Wafer Chirurgici: Manuale vs. Digitale 3D nel Riposizionamento Mascellare – La Sfida della Precisione!

Amici appassionati di innovazione in campo medico e odontoiatrico, oggi voglio parlarvi di un argomento che mi sta particolarmente a cuore e che sta rivoluzionando il modo in cui affrontiamo interventi complessi come il riposizionamento mascellare: la precisione nella fabbricazione dei wafer chirurgici. Immaginate di dover spostare la mascella di un paziente con una precisione millimetrica: un compito da veri artisti della chirurgia, non trovate? Ebbene, uno strumento cruciale in questo processo è il cosiddetto “wafer intermedio”, una sorta di guida che aiuta il chirurgo a posizionare la mascella esattamente come pianificato. Ma come si creano questi wafer? E, soprattutto, quale metodo garantisce i risultati migliori?

Il Dilemma della Precisione: Quando il Millimetro Fa la Differenza

L’osteotomia Le Fort I è uno degli interventi più comuni per riposizionare la mascella superiore in chirurgia ortognatica. Per anni, noi chirurghi abbiamo affinato le tecniche, sia intraoperatorie che di pianificazione preoperatoria, per ottenere la massima accuratezza. Il successo, però, dipende in modo critico da quel wafer chirurgico fabbricato prima dell’intervento, che registra la posizione pianificata della mascella. Questo piccolo dispositivo non solo guida il movimento tridimensionale (3D) della mascella, ma determina anche, in ultima analisi, la posizione della mandibola. Un errore qui, e capite bene che le conseguenze possono essere significative.

Tradizionalmente, ci siamo affidati alla chirurgia dei modelli manuale (MMS). Questa tecnica prevede la manipolazione fisica dei calchi dentali del paziente, montati su un articolatore grazie al trasferimento con arco facciale. Un processo artigianale, che richiede grande abilità ed esperienza. Nonostante lo sviluppo di strumenti e metodi sofisticati per replicare la posizione originale della mascella e garantire movimenti affidabili del calco, diversi studi hanno evidenziato potenziali errori. Pensateci: impostare in modo impreciso il piano Orizzontale di Francoforte, un riferimento cruciale, può introdurre errori tecnici, dato che il movimento mascellare si basa su questo piano. Anche i punti e le linee di riferimento tracciati manualmente sono soggetti all’errore umano. Insomma, la MMS dipende molto dall’abilità dell’operatore, richiede tempo e comporta una serie di passaggi di laboratorio complessi. Di conseguenza, il wafer intermedio fabbricato con la MMS (chiamiamolo CW, da Conventional Wafer) accumula inevitabilmente gli errori di ogni fase precedente.

Metodi a Confronto: Il Vecchio e il Nuovo sul Banco di Prova

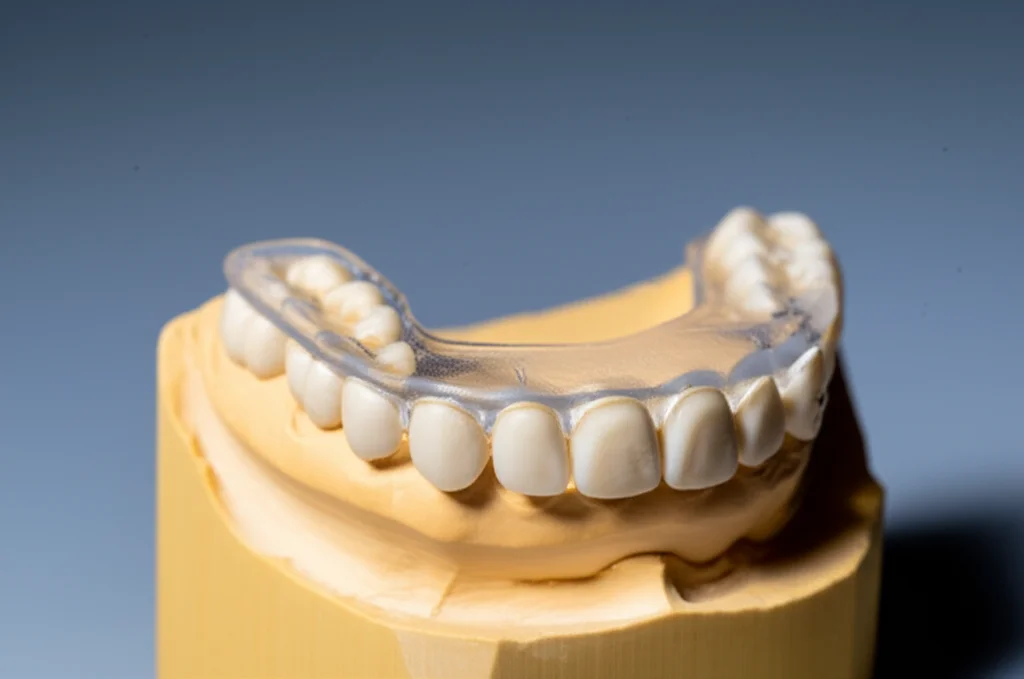

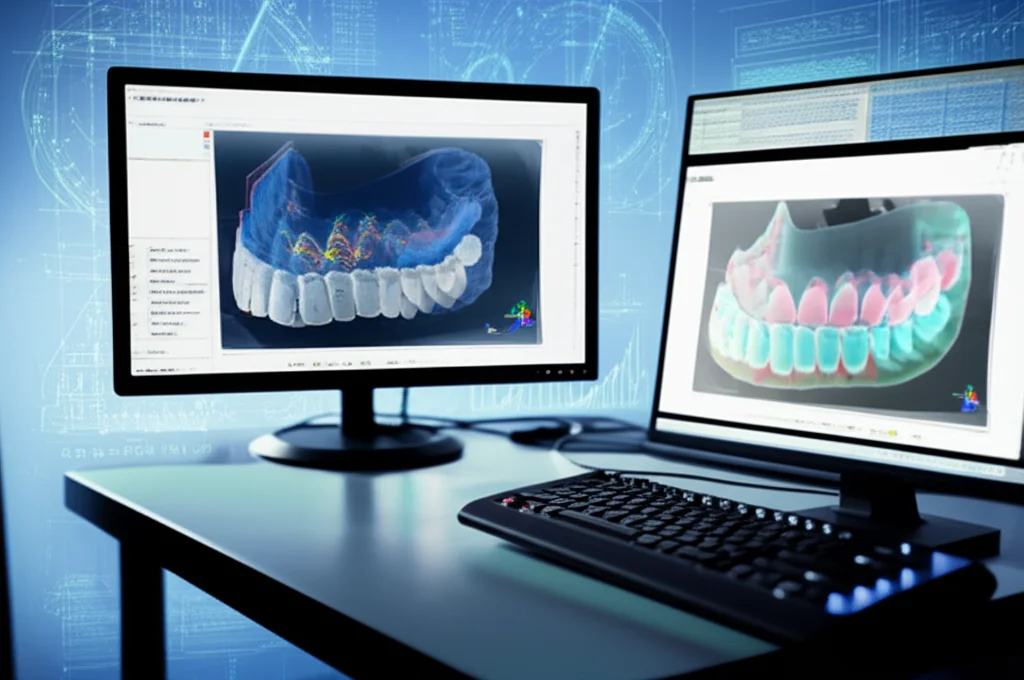

Poi è arrivata la rivoluzione digitale! Oggi, la tecnologia computer-assistita è parte integrante della preparazione alla chirurgia ortognatica. Utilizziamo scansioni TC (Tomografia Computerizzata) del cranio per creare misurazioni cefalometriche 3D e facilitare simulazioni chirurgiche virtuali. Invece di manipolare manualmente i calchi dentali, abbiamo la chirurgia dei modelli virtuale (VMS) e i wafer intermedi stereolitografici, spesso stampati in 3D (chiamiamoli 3DW, da 3D-printed Wafer). Il software VMS permette un riposizionamento preciso della mascella, riduce lo sforzo in laboratorio e accorcia i tempi di fabbricazione. Fantastico, no? Visualizza persino i risultati post-operatori, aiutandoci a prendere decisioni più informate.

Tuttavia, anche il processo di fabbricazione 3D non è esente da possibili errori tecnici. Diversi studi hanno esplorato la fattibilità della VMS e l’accuratezza dei wafer fabbricati digitalmente, confrontando i punti di riferimento cefalometrici pre e post-operatori. Ma c’è un “ma”: i fattori intraoperatori possono influenzare notevolmente i risultati chirurgici e introdurre ulteriori errori. Pensate al posizionamento del condilo mandibolare, controllato dal chirurgo, o alla possibile distorsione della mascella durante l’applicazione delle placche di fissaggio. Questi fattori possono mascherare l’effettiva influenza del wafer.

Ed è qui che entra in gioco lo studio che voglio raccontarvi. L’obiettivo era semplice ma cruciale: confrontare l’accuratezza dei wafer intermedi stampati in 3D (3DW) con quella dei wafer intermedi convenzionali (CW) fabbricati tramite chirurgia dei modelli manuale (MMS). Per farlo, i ricercatori hanno ideato un esperimento in vitro focalizzato sull’osteotomia Le Fort I e sul processo di riposizionamento mascellare, eliminando gli errori intraoperatori. Per ogni paziente (15 in totale, che necessitavano di riposizionamento mascellare complesso), sono state eseguite sia la MMS che la VMS per fabbricare rispettivamente i CW e i 3DW. Successivamente, i calchi dentali maxillo-mandibolari sono stati rimontati sull’articolatore utilizzando i wafer fabbricati, seguiti da scansione digitale e sovrapposizione. I punti di misurazione chiave includevano il punto medio del bordo dell’incisivo centrale mascellare destro, i punti più alti dei canini mascellari destro e sinistro e le cuspidi mesio-buccali dei molari mascellari destro e sinistro. I punti nella VMS sono stati usati come riferimento per il confronto.

I dati analizzati provenivano da pazienti che presentavano almeno due tipi di movimento tra antero-posteriore, trasversale, verticale, rollio (rotazione attorno all’asse longitudinale), beccheggio (pitch, rotazione attorno all’asse trasversale) e imbardata (yaw, rotazione attorno all’asse verticale) per il riposizionamento mascellare. Questo perché movimenti più semplici hanno un potenziale di errore inferiore durante la chirurgia dei modelli.

Cosa Abbiamo Scoperto? I Risultati Parlano Chiaro!

Ebbene, i risultati sono stati illuminanti! Sono state osservate differenze significative nelle coordinate trasversali (p=0.005), antero-posteriori (p=0.016) e verticali (p=0.003) tra le posizioni mascellari derivate dai CW (quelli manuali) e quelle pianificate con la VMS (il nostro riferimento virtuale). In pratica, i wafer tradizionali non erano così precisi come speravamo.

E i wafer 3D? Le coordinate medie per i punti di misurazione mascellari ottenute con i 3DW non hanno mostrato differenze statisticamente significative rispetto a quelle della VMS (p=0.499, 0.621 e 0.533, rispettivamente). Questo significa che i wafer stampati in 3D erano incredibilmente fedeli al piano virtuale!

Confrontando direttamente i CW e i 3DW, sono emerse differenze significative nelle coordinate trasversali (p=0.010), antero-posteriori (p=0.009) e verticali (p=0.003). In breve, i 3DW hanno dimostrato una maggiore accuratezza rispetto alla MMS con CW.

Ma la cosa si fa ancora più interessante quando entrano in gioco i movimenti rotazionali della mascella. Nella MMS (quindi con i CW):

• La presenza di un movimento di rollio ha influenzato significativamente la posizione trasversale (p=0.002).
• Il beccheggio (pitch) ha inciso sulla posizione verticale (p<0.001).
• L’imbardata (yaw) ha impattato sia la posizione trasversale (p=0.005) che quella verticale (p=0.019).

Questi movimenti rotazionali sono particolarmente difficili da riprodurre manualmente durante la MMS, portando a maggiori errori di posizionamento. I 3DW, invece, hanno comportato meno errori rispetto alla MMS con CW, specialmente in questi casi complessi. Di conseguenza, possiamo dire che i 3DW offrono una registrazione più precisa del piano di riposizionamento mascellare e contribuiscono a trasferire con successo questo piano nel risultato chirurgico.

Perché il Digitale Vince (Quasi) Sempre

Questi risultati confermano ciò che molti di noi sospettavano: la fabbricazione di CW tramite MMS è più incline agli errori. Come ipotizzato, riprodurre manualmente la posizione mascellare preoperatoriamente pianificata è una sfida notevole, specialmente con movimenti rotazionali come l’imbardata, che richiedono aggiustamenti simultanei su più assi. I dispositivi usati nella MMS misurano principalmente l’altezza dei punti di riferimento, il che probabilmente contribuisce agli errori con i movimenti di imbardata.

La MMS tradizionale, nonostante gli sforzi per migliorarne l’accuratezza, soffre di imprecisioni tridimensionali dovute alla manipolazione manuale. Errori tecnici possono sorgere durante la presa delle impronte, il trasferimento con arco facciale e il processo di montaggio. Un’impronta dentale non perfetta può ridurre l’adattamento del wafer, compromettendo l’accuratezza del riposizionamento. Errori nel trasferimento con arco facciale possono portare a un orientamento errato del piano Orizzontale di Francoforte. Inoltre, il movimento 3D del calco mascellare durante la MMS dipende fortemente dall’esperienza dell’operatore. Le linee di riferimento tracciate sul calco sono intrinsecamente soggette a errori umani e difficili da allineare con precisione agli assi 3D.

La fabbricazione 3D dei wafer, invece, avviene direttamente dalla VMS, eliminando diversi passaggi inclini a errori tecnici, ad eccezione del processo di sovrapposizione, che fonde i dati di scansione dei calchi dentali e le scansioni TC, e che può essere una fonte importante di errori. Altri studi hanno supportato l’accuratezza dei metodi 3D, dimostrando che la pianificazione virtuale assistita da computer offre una maggiore accuratezza rispetto ai metodi tradizionali. È stato anche riscontrato che i wafer digitali sono superiori nel trasferire il piano chirurgico all’ambiente operatorio.

Non è Tutto Oro Ciò che Luccica: Limiti e Sfide Future

Certo, anche il mondo digitale ha le sue spine. Sono stati notati potenziali errori durante l’acquisizione di set di dati virtuali nella VMS. Limitazioni dell’imaging TC, come livelli di rumore inadeguati, risoluzione, contrasto e qualità dell’immagine, ostacolano la creazione di un metodo di montaggio digitale preciso per la VMS. Lo spessore delle “fette” (slice) dei dati TC può limitare l’accuratezza della ricostruzione della superficie occlusale. Gli artefatti a livello occlusale nell’imaging TC compromettono ulteriormente l’accuratezza dei dati occlusali. Sebbene siano state sviluppate tecnologie di sovrapposizione automatizzate e semi-automatizzate per migliorare la risoluzione della dentizione, queste non garantiscono l’accuratezza, specialmente in presenza di apparecchi ortodontici che possono essere mal rappresentati a causa di artefatti metallici nelle scansioni TC. Quindi, spesso è necessario un aggiustamento manuale della dentizione scansionata per allinearla con quella derivata dalla TC, introducendo errori umani anche nei processi digitali.

Inoltre, possono verificarsi errori durante il processo di fabbricazione del wafer con le stampanti 3D. La tecnologia stereolitografica, ancora in evoluzione, può introdurre errori a causa di variazioni dimensionali della resina dovute alla polimerizzazione sequenziale e alla rimozione della resina residua con alcol. È importante notare che diversi tipi o marche di stampanti 3D e materiali di stampa hanno precisioni variabili.

Lo studio ha isolato i fattori chirurgici, ma un campione più ampio sarebbe necessario per un’analisi più approfondita. Inoltre, tecnici più esperti potrebbero migliorare l’accuratezza della MMS, riducendo il divario con i 3DW, specialmente in casi complessi. Anche il post-processing dei wafer stampati in 3D può influire sulla precisione.

Non dimentichiamo i costi: l’attrezzatura per software 3D, stampanti e scanner è significativamente più costosa rispetto a quella per i CW. Anche esternalizzando la pianificazione virtuale e la stampa 3D, le spese rimangono relativamente più alte, e la disponibilità di soluzioni 3D può variare molto a seconda della regione.

Il Mio Verdetto: Un Passo Avanti Decisivo

Nonostante queste considerazioni, i risultati di questo studio in vitro suggeriscono fortemente che i 3DW con VMS offrono una maggiore accuratezza rispetto ai CW con MMS. I wafer 3D facilitano un allineamento più preciso della mascella come pianificato, specialmente quando sono richiesti movimenti rotazionali complessi. Riprodurre manualmente la posizione mascellare pianificata è una sfida notevole.

Pertanto, la mia raccomandazione, basata su queste evidenze, è di fabbricare direttamente i wafer chirurgici utilizzando una stampante 3D, come pianificato e progettato tramite soluzioni di imaging 3D. Questo non solo migliora l’accuratezza, ma riduce anche il lavoro di laboratorio e il tempo per l’operatore. Certo, ci sono errori intrinseci derivanti dal software 3D, dalla scansione e dalla fusione dei dati, che potrebbero persino aver favorito i risultati dei 3DW in questo studio, dato che la posizione mascellare impostata nella VMS è stata usata come standard.

In un futuro non troppo lontano, i progressi nel software di imaging 3D e nella tecnologia di stampa 3D potrebbero consentire alla VMS e alla stampa 3D di sostituire completamente la MMS. Nel frattempo, la ricerca continua. Ad esempio, la crescente accuratezza degli scanner intraorali potrebbe semplificare ulteriormente il work-up preoperatorio, eliminando la necessità di impronte dentali, anche se la scansione completa dell’arcata con scanner intraorali per apparecchi fissi è ancora considerata non sufficientemente accurata da alcuni. L’impatto di questa limitazione sulla fabbricazione dei wafer e sul riposizionamento mascellare dovrà essere indagato in studi futuri.

In conclusione, amici, la strada verso la perfezione è ancora lunga, ma ogni studio come questo ci avvicina un po’ di più a offrire ai nostri pazienti interventi sempre più precisi, sicuri e con risultati predicibili. E questo, per me, è ciò che conta davvero!

Fonte: Springer
