Il Segreto della Durezza: Come la Velocità di Raffreddamento Trasforma le Leghe Ni-Cr-Al

Ciao a tutti, appassionati di scienza e materiali! Oggi voglio portarvi con me in un viaggio affascinante nel mondo delle superleghe, in particolare una lega a base di Nichel (Ni) che mi ha davvero incuriosito: la Ni–38Cr–3.8Al. Perché è speciale? Beh, immaginate un materiale che sia incredibilmente duro, quasi come l’acciaio per cuscinetti, ma che allo stesso tempo se ne freghi dei campi magnetici e resista alla grande alla corrosione. Sembra fantascienza, vero? Eppure esiste!

Perché questa lega è così interessante?

Vedete, ci sono un sacco di situazioni – pensate a componenti che lavorano in ambienti aggressivi o vicino a potenti magneti – dove i classici acciai, pur essendo duri, mostrano i loro limiti. O sono troppo magnetici, o si corrodono facilmente. Gli acciai inossidabili austenitici sono poco magnetici e resistenti alla corrosione, ma peccano in durezza. Quelli martensitici sono più duri, ma diventano magnetici e la loro resistenza alla corrosione non è sempre al top.

Qui entra in gioco la nostra lega Ni-Cr-Al. Le leghe a base di Nichel sono già note per la loro resistenza alla corrosione, ma questa specifica composizione, con tanto Cromo (Cr) e un pizzico di Alluminio (Al), aggiunge quel quid in più: alta durezza e bassissima permeabilità magnetica. L’aggiunta di Alluminio, tra l’altro, la rende anche più “lavorabile”, che non guasta mai. Studi precedenti avevano già mostrato che, con i giusti trattamenti termici (solubilizzazione seguita da invecchiamento per precipitazione), si possono superare durezze notevoli, tipo 600 HV (che equivalgono a circa 56 HRC sulla scala Rockwell C, un valore di tutto rispetto). Ma c’era una domanda che mi frullava in testa…

L’enigma della velocità di raffreddamento

Sappiamo che il trattamento termico è fondamentale. Si scalda la lega ad alta temperatura (trattamento di solubilizzazione, SS) per “sciogliere” bene tutti gli elementi, e poi la si invecchia a una temperatura più bassa per far precipitare delle fasi indurenti. Ma cosa succede durante il raffreddamento dopo la solubilizzazione? Quanto conta la velocità con cui abbassiamo la temperatura? Influisce sulla durezza finale? E come cambia la microstruttura interna del materiale?

Per rispondere a queste domande, abbiamo pensato di usare un approccio simile al famoso test Jominy, che di solito si usa per valutare la temprabilità degli acciai. In pratica, abbiamo preparato dei campioni cilindrici della nostra lega, li abbiamo scaldati per bene (1423 K, circa 1150 °C, per un’ora) e poi abbiamo raffreddato una delle estremità con un getto d’acqua costante, mentre il resto del campione si raffreddava più lentamente per conduzione. In questo modo, lungo l’asse del campione, abbiamo ottenuto un gradiente di velocità di raffreddamento, da molto rapida vicino all’acqua a molto lenta all’estremità opposta. Abbiamo piazzato delle termocoppie a diverse distanze per misurare esattamente come scendeva la temperatura.

Dopo questo raffreddamento controllato (che simula diverse condizioni industriali), abbiamo preso alcuni campioni e li abbiamo analizzati così com’erano (li chiameremo campioni SS). Altri li abbiamo sottoposti a un ulteriore trattamento di invecchiamento (16 ore a 858 K, circa 585 °C) per far avvenire la precipitazione indurente (campioni “invecchiati”). E poi, via di misurazioni!

Risultati sorprendenti sulla durezza

La prima cosa che abbiamo misurato è stata la durezza (usando un durometro Rockwell C) lungo l’asse dei campioni. E qui è arrivata la sorpresa!

• Nei campioni SS (solo solubilizzati e raffreddati): più il raffreddamento era stato veloce (vicino all’estremità bagnata), più la lega era tenera (sotto i 10 HRC!). Man mano che ci si allontanava e il raffreddamento era stato più lento, la durezza aumentava fino a superare i 50 HRC.
• Nei campioni invecchiati: la tendenza si è invertita! Dove il raffreddamento iniziale era stato più veloce, la durezza dopo l’invecchiamento era massima (quasi 60 HRC!). Dove il raffreddamento era stato più lento, la durezza finale era sì alta (comunque sopra i 50 HRC), ma leggermente inferiore.

In pratica: un raffreddamento rapido dopo la solubilizzazione “prepara” meglio la lega a diventare super dura durante l’invecchiamento successivo. Un raffreddamento lento fa già iniziare parte dell’indurimento, limitando l’aumento di durezza ottenibile dopo. Se serve una durezza superiore a 58 HRC (tipica per i cuscinetti), abbiamo visto che è necessario un raffreddamento iniziale abbastanza rapido (almeno 3 K al secondo).

Uno sguardo all’interno: la microstruttura

Ovviamente, non potevamo fermarci ai numeri della durezza. Volevamo vedere cosa succedeva dentro la lega. Abbiamo lucidato i campioni, attaccati chimicamente e osservati al microscopio ottico ed elettronico a scansione (SEM).

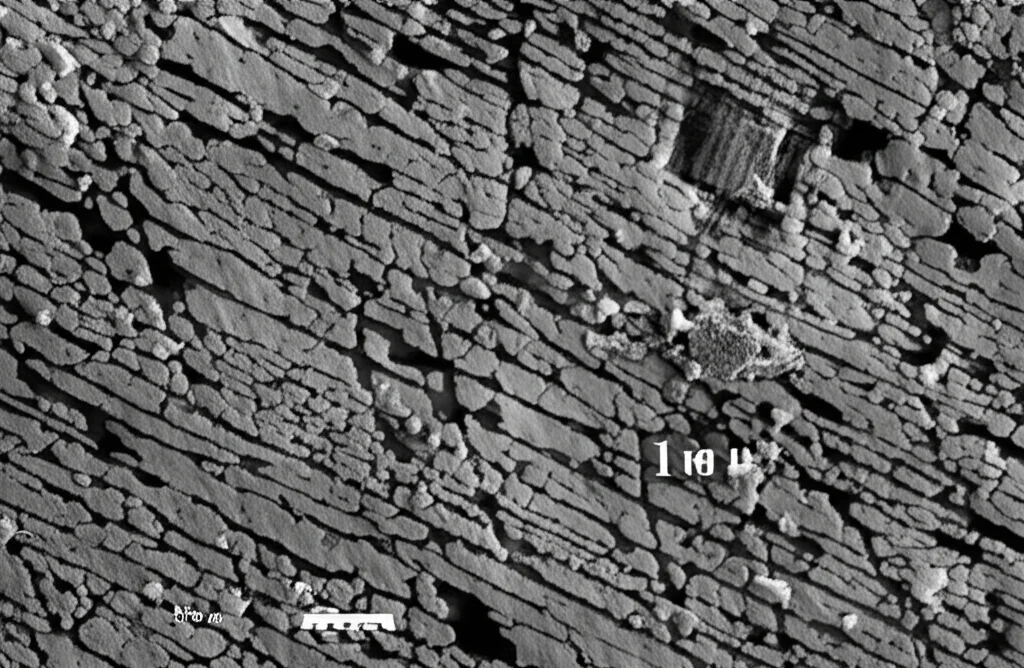

Nei campioni SS raffreddati lentamente, abbiamo visto chiaramente delle zone scure che si formavano prima ai bordi dei grani cristallini e poi si estendevano all’interno. Ingrandendo molto (tipo 60.000 volte!), queste zone scure si sono rivelate essere una bellissima struttura lamellare, fatta di strati alternati di due fasi: una ricca di Cromo (chiamata α-Cr) e una a base di Nichel (chiamata γ-Ni). Nei campioni raffreddati velocemente, questa struttura era quasi assente.

Dopo l’invecchiamento, invece, la struttura lamellare scura era presente ovunque, indipendentemente dalla velocità di raffreddamento iniziale. Sembrava tutto più uniforme. Ma allora, se la struttura sembra simile, perché la durezza è diversa?

Identikit delle fasi: l’analisi XRD e Rietveld

Per capirci di più, siamo passati ai raggi X! Con la diffrazione di raggi X (XRD), possiamo identificare le diverse fasi cristalline presenti nel materiale. Nei campioni SS raffreddati velocemente, abbiamo trovato principalmente la fase γ (la matrice di Nichel) e un po’ di fase α (quella ricca di Cromo). Ma nei campioni raffreddati lentamente, è comparsa una terza fase: la famosa γ’ (gamma primo), una fase intermetallica Ni₃Al, nota per essere molto dura. Più lento era il raffreddamento, più γ’ trovavamo.

Nei campioni invecchiati, la γ’ era presente in tutti, come ci aspettavamo, insieme a γ e α. Ma quanta ce n’era esattamente? Per quantificare le fasi, abbiamo usato una tecnica potente chiamata analisi Rietveld, che analizza nel dettaglio i profili di diffrazione XRD.

I risultati? Nei campioni SS, la frazione in peso di γ’ aumentava drasticamente quando la velocità di raffreddamento scendeva sotto i 6 K/s circa. Nei campioni invecchiati, la quantità di γ’ era generalmente più alta (l’invecchiamento ne fa formare altra), ma, cosa interessante, la sua frazione finale non variava tantissimo al variare della velocità di raffreddamento iniziale. C’era un po’ di dispersione nei dati, ma la tendenza era quella.

Il ruolo nascosto della spaziatura lamellare

A questo punto, il puzzle si complicava. Se la quantità di fase dura γ’ dopo l’invecchiamento è simile, perché la durezza finale cambia con la velocità di raffreddamento iniziale? Abbiamo osservato di nuovo le immagini SEM, misurando con attenzione lo spessore delle lamelle (la “spaziatura lamellare”).

Ed ecco la chiave! Nei campioni invecchiati che erano stati raffreddati lentamente all’inizio, le lamelle erano diventate significativamente più spesse (oltre 200 nanometri) rispetto a quelle dei campioni raffreddati velocemente (sotto i 100 nm). È un po’ come nella legge di Hall-Petch per i grani: più fini sono le strutture (in questo caso, più sottili e vicine sono le lamelle), più il materiale è resistente e duro.

Quindi, anche se la quantità di fase indurente γ’ è importante, non è l’unico fattore. La morfologia della microstruttura, e in particolare la finezza della struttura lamellare, gioca un ruolo cruciale! Un raffreddamento iniziale lento porta a lamelle più grossolane dopo l’invecchiamento, limitando la durezza massima raggiungibile.

Mettere tutto insieme: un modello per la durezza

Per verificare questa idea, abbiamo provato a costruire un modello semplice per predire la durezza. Abbiamo considerato la durezza come una combinazione delle frazioni volumetriche delle diverse fasi (γ, α, γ’ – calcolate dall’analisi Rietveld) e abbiamo aggiunto un termine che dipende dalla spaziatura lamellare (d), simile alla legge di Hall-Petch (proporzionale a 1/√d). Usando alcuni valori noti dalla letteratura e stimando un paio di parametri per far tornare i conti con i nostri dati sperimentali, abbiamo calcolato la durezza prevista dal modello.

Il risultato? Nonostante le semplificazioni, il modello si accorda piuttosto bene con le durezze misurate! Questo conferma che per capire (e controllare!) la durezza di queste leghe, dobbiamo considerare sia la quantità delle fasi precipitate sia la finezza della microstruttura lamellare.

Conclusioni: cosa ci portiamo a casa?

Questa indagine ci ha mostrato quanto sia critica la velocità di raffreddamento durante il trattamento di solubilizzazione per le proprietà finali della lega Ni–38Cr–3.8Al.

• Raffreddamento rapido: Meno durezza subito dopo, ma massimo potenziale di indurimento durante l’invecchiamento, portando a durezze finali più elevate grazie a una microstruttura lamellare più fine.
• Raffreddamento lento: Più durezza subito dopo (a causa della precipitazione anticipata), ma minor guadagno di durezza con l’invecchiamento, a causa di lamelle più grossolane.

La durezza finale è un gioco di equilibri tra la quantità di fase indurente γ’ e la spaziatura della struttura lamellare. Capire queste relazioni è fondamentale per ottimizzare i trattamenti termici e ottenere esattamente le proprietà meccaniche desiderate per applicazioni specifiche, specialmente quelle che richiedono un mix vincente di alta durezza e bassa permeabilità magnetica. È stata una bella avventura nel micro-mondo dei materiali!

Fonte: Springer
