Strutture Magiche: Come Ponti e Tetti Possono Silenziare il Rumore e Svelare Danni Nascosti!

Ciao a tutti! Oggi voglio parlarvi di qualcosa che mi affascina tantissimo e che unisce ingegneria civile, fisica e un pizzico di… magia? Beh, non proprio magia, ma quasi! Parliamo di strutture reticolari periodiche. Avete presente quelle che vediamo nei ponti a lunga campata o nelle coperture di grandi edifici come stazioni o palazzetti? Strutture fatte di tanti elementi uguali che si ripetono. Ecco, ho scoperto che queste strutture, proprio grazie alla loro ripetitività, hanno delle proprietà incredibili legate alla propagazione delle onde elastiche (vibrazioni e suono), basate sulla teoria dei cristalli fononici.

Ma cosa sono i Cristalli Fononici?

Immaginate un materiale progettato apposta per “comandare” le onde sonore o le vibrazioni, un po’ come i cristalli fotonici fanno con la luce. I cristalli fononici sono strutture periodiche (cioè con un motivo che si ripete nello spazio) che possono creare delle “zone proibite” per le onde elastiche: i cosiddetti bandgap (o bande proibite). In pratica, all’interno di certi intervalli di frequenza, le onde semplicemente non riescono a passare attraverso la struttura. Figo, no? Questo apre scenari pazzeschi per il controllo del rumore, delle vibrazioni e persino per nuovi metodi di test non distruttivi.

Le Strutture Reticolari sotto la Lente

Anche se la teoria è nota da tempo per i metamateriali su piccola scala, mi sono reso conto che si sapeva ancora poco sulle potenzialità dei bandgap nelle grandi strutture reticolari che usiamo tutti i giorni in ingegneria. Così, mi sono messo a studiare due tipi molto comuni di queste strutture, che chiameremo Struttura A e Struttura B. L’obiettivo? Capire se e come formano questi bandgap e come potremmo sfruttarli.

Dal Grande al Piccolo: L’Analisi della Cella Unitaria

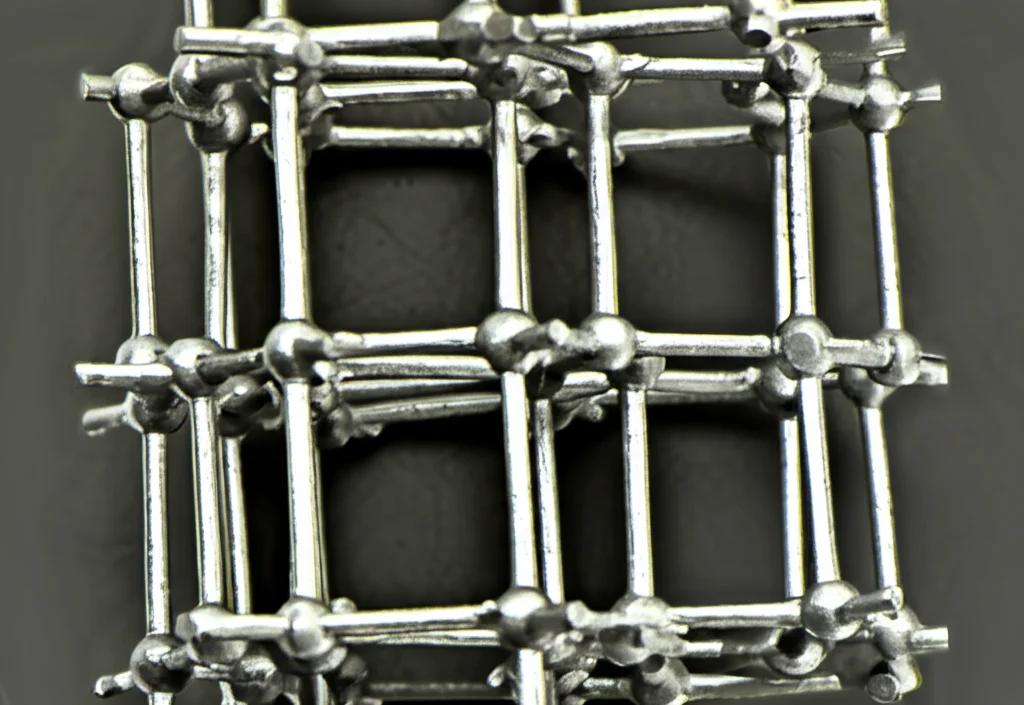

La prima cosa da fare è stata “smontare” idealmente la grande struttura nei suoi mattoncini fondamentali: le celle unitarie. Trovare la cella unitaria giusta è importante: deve potersi ripetere per ricreare l’intera struttura senza sovrapposizioni e avere una certa simmetria per semplificare i calcoli. Una volta isolata la cella unitaria (che per entrambe le strutture era composta da un certo numero di aste collegate), ho sviluppato un modello analitico. In pratica, ho scritto le equazioni matematiche che descrivono come le onde si propagano in queste aste, tenendo conto delle connessioni e della periodicità (usando la teoria di Bloch, per i più tecnici). Risolvendo queste equazioni, si ottiene la cosiddetta relazione di dispersione: un grafico che mostra quali frequenze possono propagarsi e a quali “velocità” (o meglio, vettori d’onda).

La Conferma Numerica e la Scoperta dei Bandgap

Ovviamente, la matematica da sola non basta! Per essere sicuro che il mio modello analitico fosse corretto, l’ho confrontato con simulazioni numeriche molto dettagliate, usando il metodo degli elementi finiti (FEM). Ho modellato le aste come solidi 2D (out-of-plane) e ho calcolato la dispersione con un software apposito (COMSOL). I risultati? Perfettamente allineati! Le curve di dispersione analitiche (linee verdi nei grafici) e quelle numeriche (cerchi blu) coincidevano alla grande. E la cosa più importante: entrambi i metodi mostravano chiaramente la presenza di bandgap!

• La Struttura A presentava un bandgap completo tra 1032 Hz e 2065 Hz.
• La Struttura B ne aveva addirittura due sotto i 5 kHz: uno tra 982 Hz e 1980 Hz e un altro tra 2860 Hz e 3326 Hz.

Interessante notare che il primo bandgap per entrambe si trova circa tra 1000 e 2000 Hz.

Perché si formano i Bandgap? Il Meccanismo di Bragg

Ma qual è il meccanismo fisico dietro questi bandgap? Analizzando le “forme modali” (cioè come vibrano le aste a frequenze specifiche ai bordi del bandgap), ho capito che non si trattava di un meccanismo di “risonanza locale” (come in altri metamateriali), ma dello scattering di Bragg. In parole povere, le onde vengono riflesse e interferiscono tra loro a causa della periodicità della struttura, un po’ come la luce viene riflessa da un cristallo. La lunghezza d’onda delle onde bloccate è infatti paragonabile alla dimensione della cella unitaria (la costante di reticolo). Ho anche visto che cambiando la geometria (la dimensione della cella) o i materiali (densità, costanti elastiche) si può “accordare” la posizione e l’ampiezza di questi bandgap. Ad esempio, celle più grandi spostano i bandgap a frequenze più basse.

Verifica Sperimentale (Simulata): La Trasmissione delle Onde

Per avere un’ulteriore prova, ho simulato la trasmissione delle onde attraverso una porzione finita (ma abbastanza grande) delle mie strutture reticolari. Ho generato onde elastiche a diverse frequenze da un lato e ho misurato quanto arrivava dall’altro lato. I risultati sono stati chiarissimi: proprio nelle frequenze corrispondenti ai bandgap calcolati, la trasmissione crollava! Si formava una “valle” nel grafico della trasmissione, a indicare che le onde in quel range venivano efficacemente bloccate. Ho anche visualizzato il campo di spostamento: dentro il bandgap, l’onda si smorzava rapidamente attraversando la struttura; fuori dal bandgap, passava quasi indisturbata. Questo confermava perfettamente l’esistenza e l’effetto dei bandgap.

Applicazione 1: Silenziare il Rumore

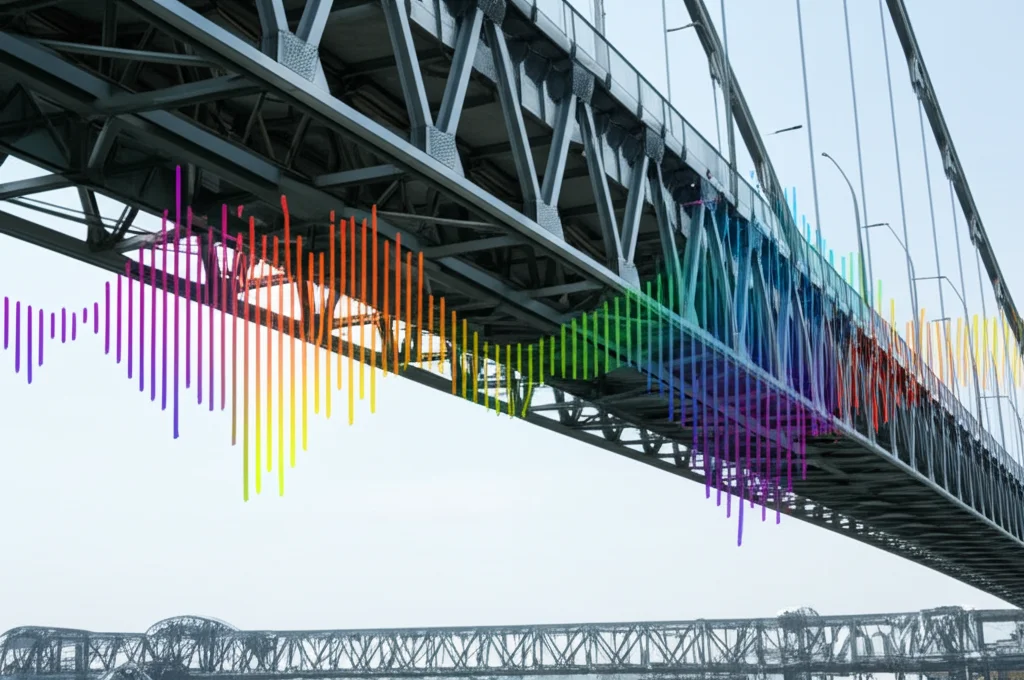

Bene, abbiamo questi bandgap, ma a cosa servono in pratica? La prima applicazione che ho esplorato è l’attenuazione del rumore. Ho simulato l’invio di un “rumore bianco” (un segnale contenente un’ampia gamma di frequenze) attraverso le mie strutture. Il risultato? Il rumore che usciva dall’altra parte era significativamente attenuato! L’ampiezza delle vibrazioni registrate dopo la struttura era molto più bassa di quella originale. E, come previsto, la Struttura B, avendo bandgap complessivamente più ampi, attenuava il rumore ancora meglio della Struttura A. Immaginate ponti o edifici che, grazie alla loro stessa struttura, riescono a smorzare le vibrazioni e il rumore ambientale o quello generato dal traffico!

Applicazione 2: Un Nuovo Modo per Scovare Danni (NDT)

L’altra applicazione, forse ancora più intrigante, riguarda i test non distruttivi (NDT). L’idea è questa: se la struttura è sana e periodica, le onde nelle frequenze del bandgap non passano. Ma cosa succede se c’è un difetto? Ad esempio, un’asta danneggiata o con una sezione ridotta? Studi precedenti (e le mie simulazioni lo hanno confermato) mostrano che un difetto può “rompere” localmente la perfetta periodicità e permettere una certa trasmissione anomala proprio all’interno del bandgap! Il segnale ricevuto dall’altra parte, in quelle frequenze “proibite”, non sarà più zero, ma avrà un valore misurabile, e questo valore dipenderà dalla posizione e dalla gravità del danno.

L’Intelligenza Artificiale entra in Gioco

Descrivere matematicamente la relazione esatta tra il tipo di danno e la risposta anomala nel bandgap è complicatissimo. E qui entra in gioco l’Intelligenza Artificiale! Ho pensato di usare una rete neurale (specificamente, una rete Back Propagation, BP) per imparare questa relazione. Ho creato un sacco di dati di addestramento simulando la struttura con diversi livelli di danno (riduzione della sezione delle aste) in varie posizioni e registrando la funzione di risposta in frequenza (FRF) risultante. Ho “insegnato” alla rete a collegare le caratteristiche della FRF anomala nel bandgap (input) con la percentuale di danno e la sua posizione (output).

Il Test sul Campo (Simulato)

Una volta addestrata la rete, ho simulato un test reale. Ho preso la Struttura A, ho introdotto dei danni “predefiniti” (aste con sezione ridotta al 73% e al 33% in punti specifici) e ho simulato una scansione, misurando la FRF in diversi punti. Ho dato queste FRF “reali” in pasto alla mia rete neurale addestrata. Il risultato? La rete è stata in grado di identificare correttamente la posizione dei danni e stimarne la gravità! Certo, c’era un piccolo margine di errore sulla stima della gravità (circa il 18% nel caso peggiore), ma la capacità di localizzare il problema è stata eccellente. Questo apre la strada a metodi NDT innovativi per monitorare la salute di ponti ed edifici in modo più efficiente.

Conclusioni e Prospettive

Quindi, cosa abbiamo imparato?

• Le comuni strutture reticolari periodiche usate in ingegneria civile possiedono bandgap elastici a causa della loro stessa natura ripetitiva.
• Ho sviluppato e validato un modello analitico per calcolare queste bande proibite, confermando che il meccanismo principale è lo scattering di Bragg.
• Le simulazioni di trasmissione hanno dimostrato che questi bandgap bloccano efficacemente la propagazione delle onde elastiche nelle frequenze corrispondenti.
• Questi bandgap possono essere sfruttati per attenuare rumore e vibrazioni indesiderate.
• I difetti nella struttura causano una trasmissione anomala all’interno del bandgap, che può essere usata per sviluppare nuovi metodi di test non distruttivi, magari potenziati dall’intelligenza artificiale.

C’è ancora lavoro da fare, soprattutto per migliorare l’accuratezza nella stima della gravità dei danni, ma penso che questi risultati siano davvero promettenti. Stiamo scoprendo che strutture apparentemente “passive” hanno in realtà capacità nascoste che possiamo imparare a sfruttare per renderle più silenziose, sicure e “intelligenti”. Non è affascinante?
