Nasi Elettronici Rivoluzionari: Risonatori MEMS BAW Multi-DoF con ZIF-8 per Rilevare Gas come Mai Prima d’Ora!

Ciao a tutti! Oggi voglio parlarvi di qualcosa di veramente affascinante che sta succedendo nel mondo della tecnologia dei sensori, in particolare per quelli che “annusano” i gas. Immaginate dei dispositivi piccolissimi, quasi invisibili, capaci di rilevare specifiche sostanze chimiche nell’aria con una precisione incredibile. Sembra fantascienza? Beh, ci stiamo avvicinando parecchio!

Nel nostro lavoro, abbiamo esplorato come utilizzare dei sensori speciali chiamati risonatori MEMS (Micro-Electro-Mechanical Systems) a onde acustiche di volume (BAW – Bulk Acoustic Wave) per rilevare gas, in particolare il vapore di etanolo. Ma non ci siamo fermati ai soliti risonatori singoli. Abbiamo spinto l’asticella più in alto, studiando sistemi con più “gradi di libertà” (Multi-DoF), cioè sistemi composti da 1, 2 e persino 3 risonatori accoppiati tra loro.

Ma come funzionano questi mini-sensori?

Il principio di base è simile a quello delle microbilance a cristalli di quarzo (QCM), una tecnologia già nota. In pratica, rivestiamo la superficie del nostro risonatore MEMS con un materiale speciale che ama “catturare” determinate molecole di gas. Quando queste molecole si attaccano (adsorbono) alla superficie, aggiungono una massa piccolissima al risonatore. Questa massa extra, per quanto minuscola, ne cambia la frequenza di risonanza, un po’ come aggiungere un granello di sabbia su una corda di chitarra ne altera leggermente la nota. Misurando questa variazione di frequenza, possiamo capire quanto gas è presente.

I vantaggi dei MEMS rispetto ai QCM tradizionali? Sono più piccoli, più flessibili nel design (possiamo creare forme diverse per ottimizzare le prestazioni) e possono essere prodotti con tecniche simili a quelle dei chip per computer, il che apre le porte a dispositivi compatti e integrati. Certo, la miniaturizzazione porta sfide, come la difficoltà di rivestire superfici minuscole, la stabilità termica e il rumore, ma è qui che entra in gioco l’innovazione!

Perché BAW e perché Multi-DoF? La nostra ricetta segreta

Nel panorama dei MEMS, esistono diverse tipologie di risonatori: cantilever (simili a trampolini microscopici), risonatori a onde acustiche superficiali (SAW) e quelli a onde acustiche di volume (BAW o FBAR). Noi ci siamo concentrati sui BAW perché tendono ad avere meno perdite di energia quando vibrano, specialmente se vibrano “in piano” (come una contrazione/espansione del disco) invece che piegandosi. Questo si traduce in un fattore di merito Q più alto, anche in aria. Un Q alto è fondamentale perché significa vibrazioni più stabili e pulite, quindi misure più precise e meno rumore.

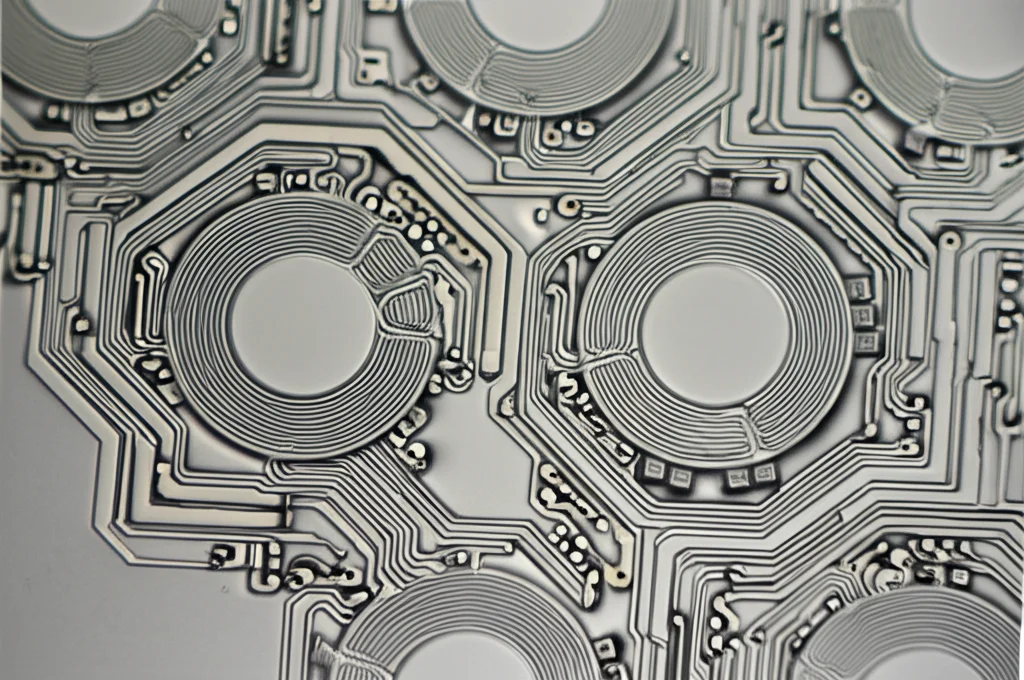

Per la “ricetta” abbiamo scelto una piattaforma AlN-su-SOI (Nitruro di Alluminio su Silicio-su-Isolante), usando l’AlN come materiale piezoelettrico. La piezoelettricità ci permette di far vibrare il risonatore applicando una tensione elettrica e di leggere la sua vibrazione misurando la carica elettrica generata – un metodo efficiente e che contribuisce all’alto Q.

Ma la vera “magia” arriva con i sistemi Multi-DoF. Quando accoppiamo debolmente due o tre risonatori identici, succede qualcosa di straordinario chiamato localizzazione modale. Se una piccola perturbazione (come l’aggiunta di massa dovuta al gas) colpisce *uno solo* dei risonatori accoppiati, l’energia della vibrazione tende a “localizzarsi” su quel risonatore, cambiando drasticamente il rapporto tra le ampiezze di vibrazione dei diversi risonatori. Questo rapporto di ampiezza (AR – Amplitude Ratio) si rivela essere un parametro *molto* più sensibile alla perturbazione rispetto alla semplice variazione di frequenza! In pratica, abbiamo un secondo modo, molto più amplificato, per leggere la presenza del gas.

Il tocco finale: ZIF-8, il materiale “acchiappa-etanolo”

Per rendere i nostri risonatori sensibili all’etanolo, avevamo bisogno del materiale giusto da metterci sopra. Abbiamo scelto lo ZIF-8 (Zeolitic Imidazolate Framework-8), un tipo di MOF (Metal-Organic Framework). I MOF sono materiali incredibilmente porosi, con una superficie interna enorme racchiusa in un piccolo volume, perfetti per adsorbire gas. Lo ZIF-8, in particolare, è stabile chimicamente e termicamente e ha una buona affinità con l’etanolo.

E qui c’è un’altra chicca: abbiamo sviluppato un metodo di rivestimento senza solventi. Invece di “spalmare” lo ZIF-8 con metodi liquidi che possono contaminare o richiedere tempi lunghi, abbiamo prima depositato uno strato sottile di ossido di zinco (ZnO) sul retro dei nostri dischi risonanti (perché la parte superiore era già occupata dagli elettrodi e dal materiale piezoelettrico). Poi, abbiamo esposto il dispositivo a vapori di 2-metilimidazolo (HmIM) in un processo chiamato deposizione chimica da vapore (CVD). Lo ZnO si è trasformato chimicamente in ZIF-8, direttamente sulla superficie del risonatore, in modo pulito ed efficiente. Questo approccio, applicato dopo la fabbricazione del chip, semplifica anche il processo e ci permette di confrontare meglio le prestazioni prima e dopo il rivestimento.

Mettiamoli alla prova: i risultati con il vapore di etanolo

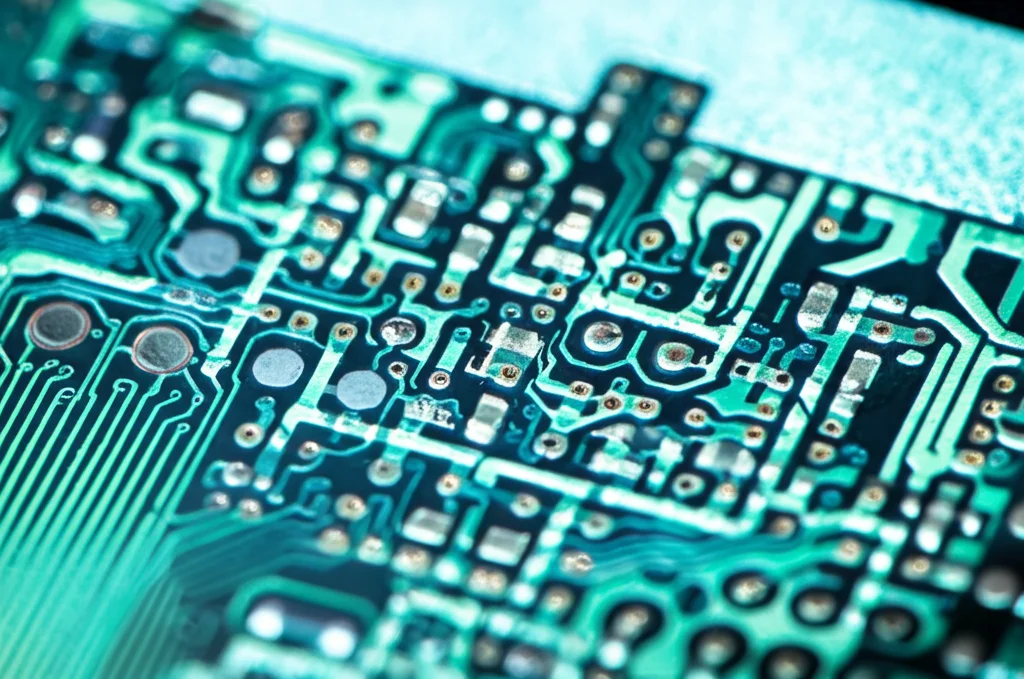

Abbiamo preso i nostri dispositivi (1-DoF, 2-DoF e 3-DoF), li abbiamo montati su un circuito stampato (PCB), sigillati in una piccola camera e abbiamo iniziato a far fluire azoto puro (per stabilizzare) e poi diverse concentrazioni di vapore di etanolo (da 0.1% fino al 70%). Abbiamo usato un amplificatore lock-in per pilotare i risonatori e misurare con precisione le loro frequenze e ampiezze.

Cosa abbiamo osservato?

• Frequenza: Come previsto dalla teoria del caricamento di massa, la frequenza di risonanza di tutti i dispositivi diminuiva quando l’etanolo veniva adsorbito dallo ZIF-8 e tornava al valore iniziale quando veniva rimosso con azoto puro. Maggiore la concentrazione di etanolo, maggiore la diminuzione di frequenza. Questo è importante perché conferma che il nostro sensore si comporta come un vero “sensore di massa”, a differenza di alcuni lavori precedenti dove dominavano effetti di rigidità che facevano *aumentare* la frequenza.
• Rapporto di Ampiezza (AR): Nei dispositivi a 2 e 3 DoF, abbiamo visto cambiamenti significativi nel rapporto tra le ampiezze dei risonatori (R1/R2 per il 2-DoF, R1/R3 per il 3-DoF). Questo confermava l’effetto della localizzazione modale.
• Sensibilità Amplificata: Qui arriva il bello! Calcolando la sensibilità (quanto cambia l’output per unità di concentrazione di etanolo), abbiamo scoperto che la sensibilità basata sul cambiamento dell’AR era enormemente più alta di quella basata sul cambiamento di frequenza. Per il dispositivo a 2-DoF, l’AR era circa 212 volte più sensibile! Per il 3-DoF (in Modo 1), circa 40 volte più sensibile. Rispetto al semplice dispositivo 1-DoF (che usa solo la frequenza), la sensibilità AR dei sistemi Multi-DoF era superiore di oltre due ordini di grandezza (circa 700x per il 2-DoF e 214x per il 3-DoF)!
• Stabilità e Risoluzione Migliorate: Confrontando con un precedente lavoro su sensori di etanolo basati su risonatori capacitivi 2-DoF (che avevano un Q molto più basso in aria), i nostri dispositivi BAW piezoelettrici hanno mostrato una stabilità decisamente migliore (da 2 a 3 ordini di grandezza!). Questo, combinato con la buona sensibilità, ha portato a una risoluzione (la minima concentrazione rilevabile) migliore, specialmente usando l’AR. Addirittura, la differenza di risoluzione tra usare la frequenza e usare l’AR era molto più piccola nel nostro caso (~2.7x) rispetto al lavoro precedente (~150x), dimostrando che l’AR nei nostri dispositivi è un segnale molto più stabile e affidabile.
• Rilevamento a Basse Concentrazioni: Siamo riusciti a rilevare con successo concentrazioni di etanolo molto basse, tra 0.1% e 2%, con il dispositivo 2-DoF, ottenendo prestazioni ancora migliori in termini di sensibilità in questo range.

Cosa significa tutto questo?

Abbiamo dimostrato che combinare risonatori BAW piezoelettrici (per alto Q e stabilità), sistemi Multi-DoF (per sfruttare la sensibilità amplificata dell’AR tramite localizzazione modale) e un rivestimento funzionale come lo ZIF-8 applicato con un metodo solvent-free è una strada molto promettente per creare sensori di gas ad alte prestazioni.

I nostri sensori non solo sono sensibili, ma sono anche stabili e si comportano come veri sensori di massa, il che è cruciale per poterli modellare e prevedere accuratamente. L’uso dell’AR come metrica di output si conferma potentissimo per aumentare la sensibilità senza sacrificare troppo la risoluzione, grazie alla migliore stabilità ottenuta con i risonatori BAW.

Il dispositivo a 2-DoF sembra essere un ottimo compromesso tra prestazioni e complessità, mostrando la migliore risoluzione basata su AR. Il 3-DoF ha mostrato potenzialità per sensibilità ancora maggiori, anche se forse più suscettibile a piccole imperfezioni di fabbricazione che possono influenzare la stabilità dell’AR.

Prossimi passi

C’è ancora lavoro da fare, ovviamente. Vogliamo ottimizzare ulteriormente il design e la fabbricazione per ridurre le imperfezioni e migliorare ancora la stabilità. Studieremo più a fondo i tempi di risposta e recupero dei sensori. E, naturalmente, esploreremo l’uso di questi dispositivi per rilevare altri tipi di gas, magari usando diversi materiali MOF come rivestimento.

In conclusione, credo che questo lavoro rappresenti un passo avanti importante verso la realizzazione di sensori di gas MEMS davvero performanti, stabili e affidabili. La combinazione di fisica dei risonatori accoppiati, scienza dei materiali avanzata e ingegneria MEMS ci sta aprendo porte incredibili. Chissà, forse un giorno avremo questi “nasi elettronici” super potenti nei nostri smartphone o in dispositivi indossabili per monitorare la qualità dell’aria o la nostra salute!

Fonte: Springer
