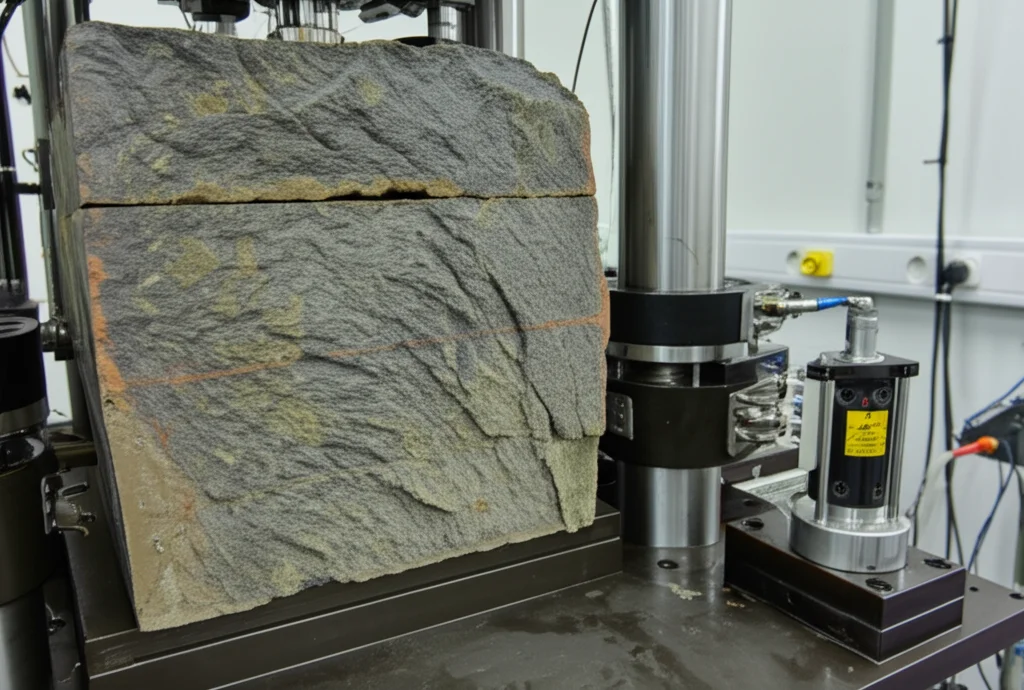

Immagine fotorealistica di un campione di roccia con una giunzione evidente, montato in una macchina per test di taglio servo-controllata in un laboratorio. Si vedono sensori LVDT e cilindri idraulici. Obiettivo prime 35mm, profondità di campo ridotta per mettere a fuoco la giunzione, illuminazione da laboratorio.

Rocce Sotto Stress Ciclico: Cosa Succede Davvero Là Sotto?

Ciao a tutti! Oggi voglio portarvi con me in un viaggio affascinante nel cuore delle rocce, un mondo che, anche se nascosto sotto i nostri piedi, è fondamentale per la sicurezza di tunnel, miniere e grandi opere ingegneristiche. Parleremo di qualcosa che nel mio campo chiamiamo “giunzioni rocciose” e di come si comportano quando vengono “stuzzicate” ripetutamente, un po’ come succede durante un terremoto o a causa di scavi.

Il Problema: Quando le Rocce si “Stancano”

Avete presente le crepe o le fratture che si vedono nelle rocce? Quelle sono le giunzioni. Non sono solo delle semplici linee, ma zone deboli che possono influenzare enormemente la stabilità di un intero ammasso roccioso. Immaginate una pila di libri: è molto più facile farla scivolare lungo le superfici di contatto tra un libro e l’altro piuttosto che rompere un libro a metà. Lo stesso vale per le rocce: spesso i problemi di stabilità nascono proprio dallo scivolamento lungo queste giunzioni.

Ora, cosa succede se queste giunzioni non subiscono una spinta costante, ma un carico che va e viene, ciclico appunto? Pensate alle vibrazioni di un terremoto, alle esplosioni controllate in una cava, o anche all’estrazione di petrolio o gas. Questi eventi creano stress ciclici che, un po’ alla volta, possono “affaticare” la giunzione, causandone un danno progressivo, un po’ come piegare ripetutamente un pezzo di metallo finché non si spezza. Questo fenomeno è chiamato danno da fatica. Capire come funziona è cruciale per prevedere la stabilità a lungo termine delle nostre costruzioni sotterranee.

Una Condizione Speciale: La Rigidezza Normale Costante (CNS)

Molti studi passati hanno analizzato il comportamento delle giunzioni sotto carico ciclico, ma spesso usando una condizione al contorno chiamata “Carico Normale Costante” (CNL). Questa va bene per descrivere rocce vicino alla superficie, come in una scarpata. Ma quando scendiamo in profondità, per esempio in un tunnel o una miniera, la situazione cambia. La roccia circostante (o i bulloni di sostegno) non permette alla giunzione di dilatarsi liberamente quando scivola. La pressione sulla giunzione (lo stress normale) non rimane costante, ma cambia in base a quanto la giunzione cerca di aprirsi o chiudersi. Questa condizione, molto più realistica per le opere profonde, si chiama Rigidezza Normale Costante (CNS).

Il problema? Studiare la fatica delle giunzioni in condizioni CNS sotto stress ciclico (cioè applicando una forza che varia nel tempo, non uno spostamento a velocità costante) è un territorio ancora poco esplorato. Ed è qui che entra in gioco il nostro studio!

Entriamo nel Virtual Lab: Simulazioni al Computer

Per capire cosa succede davvero, abbiamo usato potenti simulazioni numeriche. Immaginate un laboratorio virtuale dove possiamo ricreare una giunzione rocciosa con tutte le sue asperità e irregolarità (la sua “rugosità”) e sottoporla a stress ciclici controllati. Abbiamo usato un linguaggio di programmazione specifico, chiamato FISH, all’interno di un software specializzato (PFC), per simulare proprio questi carichi ciclici in condizioni CNS.

Prima di fidarci ciecamente del computer, però, abbiamo fatto dei test reali in laboratorio su campioni di materiale simile alla roccia, con una superficie rugosa creata ad hoc (scansionata con laser 3D!). Questi test ci sono serviti per “calibrare” il nostro modello numerico, assicurandoci che le simulazioni fossero il più possibile fedeli alla realtà.

Immagine macro fotorealistica di una sezione di giunzione rocciosa in laboratorio, illuminata lateralmente per evidenziare la rugosità. Si vedono micro-fratture sulla superficie. Obiettivo macro 100mm, alta definizione, illuminazione controllata.

Cosa Abbiamo Scoperto? Il Ballo delle Giunzioni

I risultati sono stati davvero interessanti! Ecco i punti salienti:

  • Effetto Isteresi: Quando applichiamo e togliamo lo stress ciclicamente, la relazione tra lo stress di taglio e lo spostamento non è una linea retta che va avanti e indietro. Forma dei “cappi” (cicli di isteresi). Questo significa che ad ogni ciclo un po’ di energia viene dissipata e si accumula danno plastico, non recuperabile. È la firma della fatica!
  • Velocità Impazzita: La velocità con cui la giunzione scivola non è costante. Fluttua continuamente, passando da positiva a negativa. E la cosa incredibile è che, poco prima che la giunzione diventi instabile e “ceda”, la velocità massima può aumentare anche di 10 volte! Immaginate un’auto che inizia a sbandare sempre più velocemente prima di uscire di strada. Monitorare questa velocità potrebbe darci segnali premonitori importanti!
  • L’Importanza della Rigidezza (k_n): Abbiamo variato la rigidezza normale (k_n). Più alta è la rigidezza (cioè più la roccia circostante “tiene” ferma la giunzione), più crepe si formano per raggiungere lo stesso spostamento. Oltre un certo valore (3 GPa/m nel nostro caso), si crea addirittura una vera e propria zona di rottura evidente. Tuttavia, una rigidezza maggiore richiede anche più cicli di carico per arrivare allo stesso livello di spostamento finale. C’è una relazione non lineare: all’aumentare della rigidezza, il numero di cicli necessari per raggiungere un certo spostamento cresce, ma non in modo proporzionale.
  • Ampiezza del Carico (A): L’ampiezza delle oscillazioni dello stress ciclico è fondamentale. Più è grande l’ampiezza, meno cicli servono per raggiungere un certo spostamento (e quindi l’instabilità). C’è però una soglia: se l’ampiezza è troppo piccola, la giunzione subisce pochissimi danni, anche dopo molti cicli. La relazione tra numero di cicli e ampiezza è inversamente proporzionale (ma non lineare).
  • Frequenza del Carico (f): E la frequenza con cui applichiamo il carico? Qui la relazione è più semplice: più è alta la frequenza, più cicli servono per raggiungere lo stesso spostamento finale. Sembra controintuitivo, ma a frequenze più basse, lo stress agisce per più tempo durante ogni ciclo, accumulando più danno per ciclo. La relazione tra numero di cicli e frequenza è quasi lineare.

Visualizzazione 3D da simulazione numerica che mostra la distribuzione delle forze (force chains) concentrate lungo le asperità di una giunzione rocciosa durante un test di taglio ciclico. Colori diversi indicano intensità di forza diverse. Wide-angle 24mm, sharp focus.

Misurare il Danno: FR e D, le Nostre Spie

Come facciamo a quantificare il danno che si accumula? Abbiamo usato due indicatori:

  1. Il Rapporto di Felicity (FR): Questo valore, derivato da tecniche simili all’ascolto delle “emissioni acustiche” della roccia che si micro-frattura, ci dice a quale livello di stress (rispetto al massimo del ciclo precedente) iniziano a formarsi nuove crepe. Un FR che diminuisce indica che il danno sta progredendo e la roccia si “ricorda” dello stress subito.
  2. La Variabile di Danno (D): Questa è una misura cumulativa del danno, basata sul numero totale di micro-fratture generate rispetto al totale alla fine del test.

Abbiamo scoperto che esiste un legame tra questi due indicatori. Quando il danno cumulativo (D) raggiunge un certo punto critico (tra 0.037 e 0.097 nei nostri test, a seconda delle condizioni), la giunzione entra in una fase di deformazione accelerata, vicina all’instabilità. A questo punto critico di D corrisponde un valore critico di FR (tra 0.700 e 0.822). Questo è importantissimo: significa che monitorando il valore FR (che è potenzialmente misurabile in situ), potremmo avere un’indicazione precoce del rischio di instabilità per fatica! Se l’FR scende sotto circa 0.7-0.8, dobbiamo iniziare a preoccuparci.

Guardare Dentro la Roccia (Virtualmente)

Il bello delle simulazioni è che possiamo “vedere” cosa succede all’interno. Abbiamo analizzato la distribuzione delle crepe, delle catene di forza (come lo stress si concentra e si trasmette tra i granuli di roccia) e degli spostamenti.
Abbiamo visto come le crepe si formino inizialmente sulle piccole asperità della giunzione. Man mano che queste si rompono, il carico si concentra sulle asperità più grandi. Quando anche queste cedono, la giunzione perde gran parte della sua resistenza e diventa instabile.
È affascinante vedere come, con rigidezze normali elevate (k_n > 3 GPa/m), la superficie della giunzione venga completamente “piallata”, formando una zona di rottura, mentre a rigidezze più basse, le ondulazioni principali della giunzione rimangono più riconoscibili.

Grafico scientifico che mostra la relazione tra il numero di cicli di carico e lo spostamento di taglio per diverse ampiezze di carico applicate a una giunzione rocciosa. Linee colorate diverse rappresentano ampiezze diverse. Alta definizione, illuminazione neutra.

Perché Tutto Questo è Importante?

Capire come le giunzioni rocciose rispondono ai carichi ciclici, specialmente in condizioni CNS tipiche delle profondità, è fondamentale per progettare strutture sotterranee più sicure e durature. I nostri risultati forniscono dati preziosi e indicatori (come la velocità di taglio e il rapporto FR) che possono aiutare ingegneri e geologi a:

  • Valutare meglio la vita a fatica delle giunzioni.
  • Prevedere l’instabilità con maggiore anticipo.
  • Progettare sistemi di supporto più efficaci.

Insomma, anche se non le vediamo, le rocce sotto i nostri piedi sono vive e reagiscono agli stress in modi complessi e affascinanti. Studiarle, anche attraverso simulazioni virtuali, ci aiuta a convivere meglio con il nostro pianeta e a costruire in modo più consapevole e sicuro. Spero che questo piccolo viaggio nel mondo della geotecnica vi sia piaciuto!

Fonte: Springer
