Ventilazione in Miniera: Taglia la Bolletta (e Salva i Macchinari!) con i VFD
Ciao a tutti! Oggi voglio parlarvi di un argomento che mi sta particolarmente a cuore e che, credetemi, fa una differenza enorme nel mondo industriale, specialmente in quello minerario: il risparmio energetico nella ventilazione. Sapete quanto consuma un sistema di ventilazione in una miniera sotterranea? Tantissimo! Spesso rappresenta una fetta bella grossa dei consumi totali. E qui entriamo in gioco noi, con un po’ di ingegno e la tecnologia giusta.
Perché la Ventilazione è un “Mostro” Energetico?

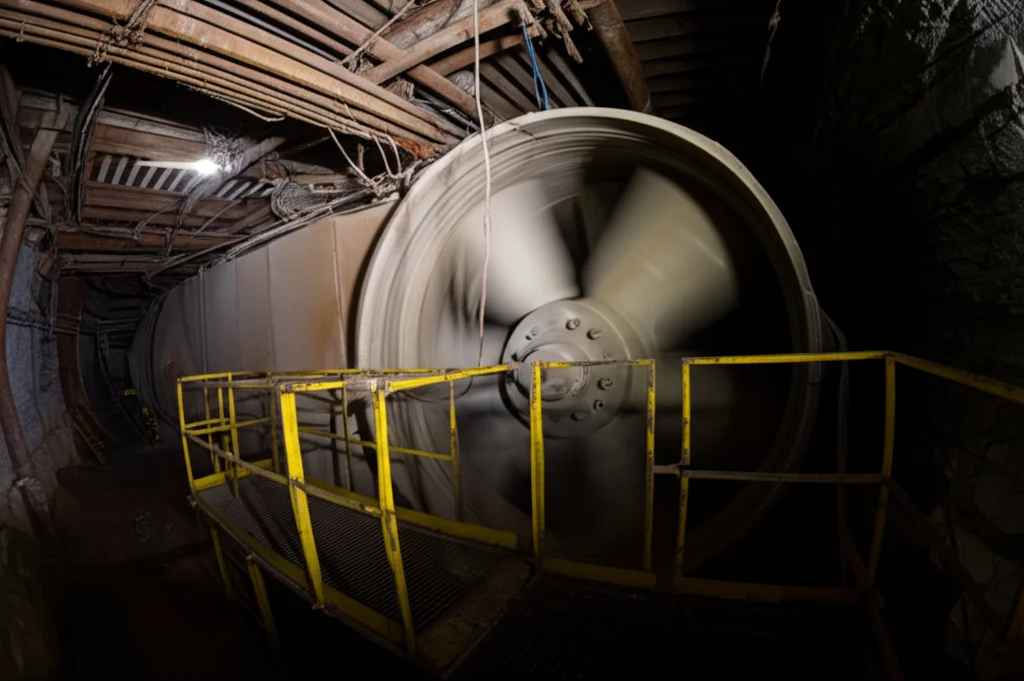

Immaginate di dover garantire aria pulita e temperature accettabili a centinaia di metri sottoterra, 24 ore su 24, 7 giorni su 7. È una sfida enorme! I sistemi di ventilazione, in particolare i ventilatori meccanici di miniera (MMV), sono essenziali per la sicurezza e il comfort dei minatori, ma sono anche dei veri e propri divoratori di energia. Macchine come i Load Haul Dump (LHD), le perforatrici universali (UDM) e ovviamente i ventilatori assiali, lavorano senza sosta. Ottimizzare questi sistemi non significa solo tagliare i costi (che già non è poco!), ma anche fare un favore all’ambiente, riducendo l’impronta di carbonio. Negli ultimi anni, la ricerca si è data da fare: intelligenza artificiale, ventilazione “on demand”, design ottimizzati… ma c’è ancora spazio per migliorare, soprattutto quando si parla dei cari vecchi ventilatori assiali.
La Magia delle Leggi di Affinità e dei VFD
Ed è qui che entra in scena la nostra arma segreta: le leggi di affinità applicate ai ventilatori assiali. Sembra complicato? Assolutamente no! In pratica, queste leggi matematiche ci dicono come cambiano portata d’aria, pressione e, soprattutto, potenza assorbita quando modifichiamo la velocità del ventilatore. E la notizia bomba è che la potenza è proporzionale al cubo della velocità. Cosa significa? Che basta ridurre di poco la velocità per ottenere un risparmio energetico enorme!
Come facciamo a regolare la velocità? Con i Variable Frequency Drives (VFD), o inverter, se preferite. Questi dispositivi fantastici ci permettono di modulare la velocità del motore del ventilatore in base alle reali necessità. Pensateci: durante i cambi turno, la miniera è vuota per circa un’ora. Perché tenere i ventilatori a palla? Riducendo la velocità in quei momenti (circa 3 ore al giorno), possiamo risparmiare un sacco di energia senza compromettere la sicurezza.
Numeri che Parlano Chiaro: Risparmio Concreto
Nel nostro studio, abbiamo monitorato in tempo reale le prestazioni di un ventilatore assiale, raccogliendo dati su consumi, velocità e comportamento meccanico. Abbiamo poi applicato le leggi di affinità per vedere cosa succedeva riducendo la velocità. I risultati? Da capogiro!
- Riducendo la velocità del 10%: abbiamo risparmiato circa 30,59 kW di potenza. Su base annua, parliamo di un risparmio che può arrivare fino a 368.456 Rupie (circa 4.000 Euro, al cambio attuale), considerando 3 ore al giorno di funzionamento ridotto.
- Riducendo la velocità del 50%: il risparmio schizza a 97,03 kW! L’equivalente annuo può superare i 2.337.453 Rupie (oltre 25.000 Euro), se estendiamo il periodo a 6 ore giornaliere.
Questi numeri si basano su un costo dell’energia di 11 Rupie per kWh. Immaginate l’impatto su miniere con decine di ventilatori! Il bello è che l’investimento per un VFD (che abbiamo stimato intorno alle 1.000.000 Rupie, circa 11.000 Euro per un motore da 150 kW) si ripaga in fretta: da meno di 6 mesi a poco più di 5 anni, a seconda dello scenario di riduzione velocità e ore di funzionamento.
Non Solo Risparmio Energetico: Lunga Vita ai Macchinari!
Ma i vantaggi non finiscono qui. Ridurre la velocità del ventilatore ha un impatto incredibile anche sulla sua salute meccanica. Abbiamo sviluppato modelli matematici per valutare l’usura e la durata dei componenti.
- Usura Meccanica: L’usura è proporzionale al cubo della velocità (W ∝ N³). Se dimezziamo la velocità, l’usura si riduce a un ottavo (12,5%) del valore originale! Meno usura significa meno manutenzione e vita più lunga per il ventilatore.
- Durata dei Cuscinetti: La vita di un cuscinetto è inversamente proporzionale al cubo del carico, che a sua volta dipende dalla velocità (L ∝ 1/N³). Riducendo la velocità del 20%, la durata dei cuscinetti quasi raddoppia (+95%)!
- Durata del Motore e Fatica dei Componenti: Anche la vita a fatica delle pale e la durata del motore migliorano esponenzialmente riducendo la velocità. Meno stress ciclico, meno rischi di rotture.
Certo, questi modelli sono semplificati e le condizioni reali della miniera (polvere, umidità, gas corrosivi) possono influenzare i risultati, ma la tendenza è chiara: rallentare fa bene non solo al portafoglio, ma anche ai macchinari.
Sfide e Considerazioni Pratiche
Ovviamente, non è tutto così semplice. L’implementazione dei VFD presenta qualche sfida. La distorsione armonica può creare disturbi sulla rete elettrica, richiedendo filtri specifici. I costi di manutenzione dei VFD stessi (componenti elettronici, ventole di raffreddamento) vanno considerati, così come la necessità di personale qualificato.
Poi c’è l’ambiente della miniera:
- Umidità: Riduce la densità dell’aria (serve più velocità per la stessa portata) e può causare condensa e corrosione sui componenti elettronici e meccanici.
- Gas Corrosivi: Metano, idrogeno solforato… attaccano i materiali e possono compromettere l’affidabilità.
- Polvere: Causa abrasione sulle pale, intasa i filtri e può surriscaldare i motori.
Per affrontare queste sfide, servono soluzioni mirate: involucri protettivi (IP55/IP66), materiali resistenti alla corrosione (acciaio inox, FRP), sistemi di filtraggio, monitoraggio ambientale (umidità, gas) e una manutenzione predittiva ben pianificata. È fondamentale anche scegliere VFD ad alta efficienza (97-99%) e farli lavorare nel loro range ottimale (tipicamente 60-90% del carico) per massimizzare i risparmi netti, considerando anche le perdite intrinseche del VFD stesso.
Implementazione e Scalabilità
Come mettere in pratica tutto questo? Serve un approccio strategico:
- Valutazione del Sistema: Analizzare l’impianto esistente, le esigenze di ventilazione reali e le condizioni ambientali.
- Selezione del VFD: Scegliere VFD adatti per potenza, efficienza e resistenza ambientale, magari con integrazione di sensori per un controllo automatico.
- Installazione e Messa in Servizio: Cablaggi, pannelli di controllo, eventuali filtri armonici, programmazione e taratura.
- Monitoraggio e Ottimizzazione: Usare data logger e sistemi di monitoraggio per tracciare le prestazioni e affinare le strategie di controllo.
Questo approccio è scalabile: si adatta a miniere piccole, medie e grandi, magari con controllo centralizzato per sistemi multi-ventilatore o controllo a zone per aree specifiche.
Conclusioni: Un Futuro più Efficiente e Sostenibile
Alla fine dei conti, ottimizzare la velocità dei ventilatori assiali nelle miniere usando le leggi di affinità e i VFD non è solo una buona idea, è una strategia vincente. Abbiamo dimostrato che i risparmi energetici e finanziari sono enormi, che la vita utile dei macchinari si allunga significativamente e che possiamo gestire le sfide operative e ambientali con le giuste contromisure.
Questo studio colma un vuoto, fornendo dati empirici e strategie pratiche che collegano la teoria alla realtà operativa delle miniere. Ogni watt risparmiato conta, non solo per il bilancio aziendale, ma anche per il nostro pianeta. Implementare queste ottimizzazioni significa fare un passo concreto verso un’industria mineraria più efficiente, più economica e più sostenibile. E voi, siete pronti a dare una “rallentata” agli sprechi?
Fonte: Springer
