Decifrare Antichi Palazzi Cinesi: La Magia delle Reti Cross-Modali e Nuvole di Punti
Ragazzi, lasciate che vi racconti di una sfida affascinante che mi ha catturato di recente: come possiamo usare la tecnologia più avanzata per salvare pezzi importantissimi della nostra storia? Parlo degli antichi edifici cinesi, meraviglie architettoniche che, purtroppo, il tempo sta lentamente consumando. Immaginate strutture magnifiche, con texture superficiali erose e un’integrità strutturale a rischio… alcune rischiano persino di scomparire per sempre!
Qui entra in gioco la conservazione digitale, e uno strumento potentissimo in questo campo sono le nuvole di punti (point clouds). Pensatele come milioni, a volte miliardi, di puntini nello spazio 3D che ricreano la forma esatta di un edificio con una precisione incredibile. Identificare e classificare gli elementi strutturali complessi di questi edifici usando le nuvole di punti è fondamentale.
Il Limite dei Dati Singoli
Il problema? La maggior parte dei metodi e dei dataset esistenti si basa su dati “single-modal”, cioè usano solo le informazioni geometriche della nuvola di punti. Questo è un po’ come cercare di capire un quadro guardandolo in bianco e nero e senza contesto. Si perde tantissimo! Il mondo reale è complesso, ricco di sfumature, colori, texture… e gli edifici antichi non fanno eccezione. Affidarsi a un solo tipo di dato limita la nostra capacità di descrivere scenari reali in modo completo, e i modelli addestrati così faticano ad adattarsi e a essere precisi quando si trovano di fronte a un vero edificio antico.
La natura stessa delle nuvole di punti è un’altra bella gatta da pelare: sono dati disordinati, non strutturati. Estrarre dettagli strutturali e componenti funzionali da questa marea di punti 3D richiede una precisione tecnica elevatissima. I metodi attuali, diciamocelo, spesso non sono all’altezza, specialmente con strutture complesse o componenti dalla forma irregolare. I risultati della segmentazione (cioè, dire “questa parte è una colonna”, “questa è una trave”, “questo è un tetto”) tendono a essere grossolani, insufficienti per le esigenze pratiche di conservazione e restauro.
Verso un Approccio Multimodale: Nasce RW-MAPCSD
Ed è qui che la storia si fa interessante! Mi sono imbattuto in un lavoro che propone un approccio diverso, molto più ricco. Hanno creato un nuovo dataset chiamato RW-MAPCSD (Real-World Multi-modal Ancient Architecture Point Cloud Semantic Segmentation Dataset). La parola chiave qui è “Multi-modal”. Questo dataset non contiene solo nuvole di punti, ma le integra con:
- Disegni al tratto (line drawings): per illustrare i dettagli fini della struttura.
- Proiezioni a colori: per aggiungere l’informazione cromatica.
- Proiezioni di profondità: per integrare l’informazione sulla distanza.

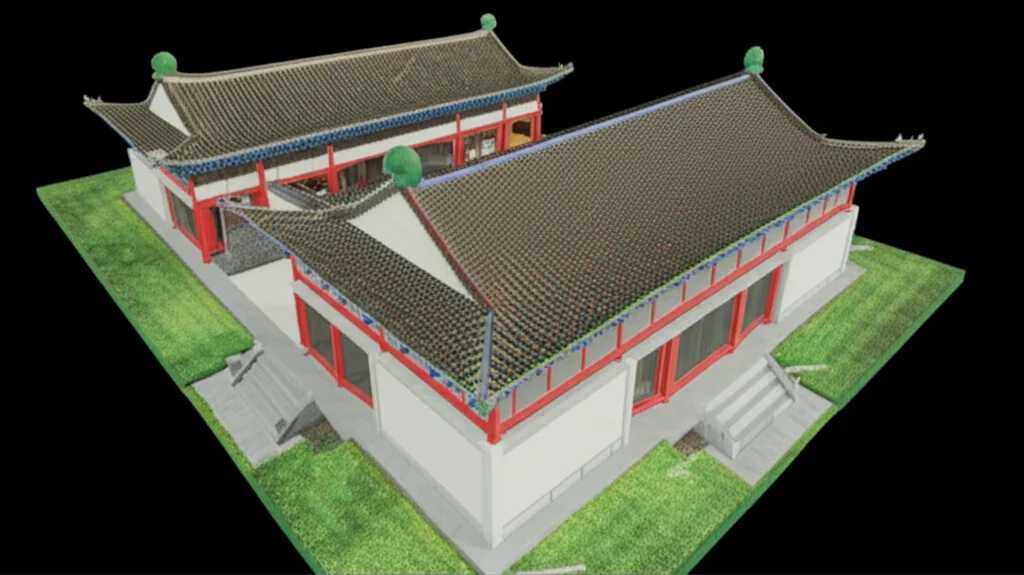

Questa combinazione multi-livello e multi-prospettiva fornisce un contesto incredibilmente più ricco, aiutando i modelli di intelligenza artificiale a capire e analizzare le complesse strutture degli edifici antichi in un modo prima impensabile. Il dataset include edifici di diversi periodi storici (dalla dinastia Qing alla Repubblica di Cina) situati nella città di Longyan, provincia del Fujian. Hanno usato un mix di droni (UAV) per le riprese oblique esterne e scanner laser per scansioni interne ed esterne dettagliate, fondendo poi i dati per ottenere modelli 3D colorati completi e ad altissima precisione.
Il lavoro di preparazione dei dati (preprocessing) è stato meticoloso: ritaglio delle regioni irrilevanti, filtraggio del rumore, down-sampling per gestire la mole di dati, normalizzazione e unificazione dei sistemi di coordinate. Hanno poi etichettato manualmente ben 17 classi diverse di elementi architettonici, basandosi su standard rigorosi: travi (bm), incensieri (cn), porte (dr), stipiti (df), pavimenti (fl), lanterne (lt), altro (or), pilastri (pl), targhe (pq), tetti (rf), gradini (sp), leoni di pietra (sn), sgabelli (sl), tavoli (tb), tributari (tr), muri (wl) e finestre (wd). Hanno persino generato disegni architettonici al tratto partendo dalle nuvole di punti fuse, offrendo un ulteriore livello di dati precisi e intuitivi.
Una Rete Neurale “Intelligente”: Ecco MK3DNet
Avere dati migliori è fantastico, ma serve anche un cervello artificiale capace di sfruttarli al meglio. Per affrontare il problema dello sbilanciamento dei dati (alcuni elementi, come muri e tetti, sono molto più comuni di altri, come lanterne o targhe) e migliorare la segmentazione di strutture complesse, hanno proposto una nuova rete neurale: la Mask2former-KNN 3D Network (MK3DNet).
L’idea geniale di MK3DNet è un approccio cross-modale. Invece di lavorare solo sui dati 3D, che è computazionalmente pesante e difficile con dati sparsi, fa così:
- Proietta la nuvola di punti 3D su immagini 2D da diverse angolazioni (24 prospettive!), conservando però un indice che collega ogni pixel dell’immagine al punto 3D originale.
- Usa una tecnica di segmentazione di immagini molto avanzata (Mask2Former, che usa meccanismi di attenzione per focalizzarsi sulle regioni giuste) per ottenere una segmentazione iniziale sulle immagini 2D. Mask2Former è bravo a gestire dettagli complessi e oggetti di forme irregolari.
- Rimappa i risultati della segmentazione 2D sulla nuvola di punti 3D originale usando gli indici salvati. Questo dà un risultato di segmentazione 3D iniziale, ma “sparso” (solo i punti visibili nelle proiezioni sono etichettati).
- Infine, usa l’algoritmo K-nearest neighbors (KNN) per “riempire i buchi”. Per ogni punto non etichettato, guarda le etichette dei suoi K vicini più prossimi e gli assegna l’etichetta più comune tra loro. Questo completa la segmentazione e la rende più coerente spazialmente.
Questo metodo sfrutta la potenza delle tecniche di segmentazione 2D (che sono molto mature) e le applica intelligentemente al dominio 3D, superando molte delle limitazioni dei metodi che lavorano solo su nuvole di punti.
Risultati Che Parlano Chiaro
E i risultati? Impressionanti! Hanno confrontato MK3DNet con altri modelli classici di segmentazione di nuvole di punti sullo stesso dataset RW-MAPCSD. MK3DNet ha raggiunto un mIoU (Mean Intersection over Union, una metrica chiave per la qualità della segmentazione) del 77.47% e una OA (Overall Accuracy) del 90.85%. Per darvi un’idea, ha superato la rete Point Transformer (un altro metodo noto) rispettivamente del 21.94% e del 5.87%!
La cosa notevole è che MK3DNet ha mostrato vantaggi significativi proprio nelle categorie più difficili da segmentare per altri modelli, come le targhe (plaque) e le finestre (window), dove molti altri metodi avevano IoU vicini allo zero. Anche se in alcune categorie molto comuni come pavimenti (floor) o tetti (roof) altri modelli si difendevano bene (grazie all’abbondanza di dati e alle forme geometriche più semplici), la capacità di MK3DNet di gestire le classi “difficili” e la sua performance complessiva lo pongono decisamente un passo avanti. La matrice di confusione ha confermato l’ottima precisione e recall per la maggior parte delle categorie principali come travi, pavimenti, tetti e muri.
Sfide, Limiti e Prospettive Future
Certo, nessuna soluzione è perfetta. Anche questo approccio ha le sue sfide. La qualità dei dati 3D può essere influenzata da occlusioni (ombre), rumore o riflessi durante la scansione. Sebbene l’approccio multimodale aiuti a mitigare questi problemi, rimangono fattori da considerare. Inoltre, il dataset RW-MAPCSD, per quanto ricco, potrebbe essere ampliato per includere una varietà ancora maggiore di stili architettonici e contesti ambientali.
Dal punto di vista della rete MK3DNet, l’uso di KNN per l’interpolazione finale aggiunge un certo carico computazionale. Future ricerche potrebbero esplorare modi per ottimizzare questo passaggio o trovare alternative più efficienti. Inoltre, questo lavoro si è concentrato principalmente sull’uso delle proiezioni a colori e delle nuvole di punti; il potenziale completo delle altre modalità presenti nel dataset (mappe di profondità, disegni al tratto) deve ancora essere esplorato a fondo, specialmente per identificare elementi strutturali ancora più complessi.
Nonostante questi punti, la direzione è chiara: l’integrazione di dati multimodali e lo sviluppo di reti neurali cross-modali come MK3DNet rappresentano un passo avanti enorme per la conservazione digitale del patrimonio culturale. Pensate alle applicazioni:
- Creazione di modelli 3D ultra-dettagliati per progetti di conservazione e restauro.
- Valutazione precisa dell’integrità strutturale.
- Sviluppo di tour virtuali immersivi per scopi educativi e culturali.
- Creazione di archivi digitali per le generazioni future.
Questo tipo di tecnologia ci permette di “vedere” e capire questi tesori architettonici come mai prima d’ora, aprendo nuove strade per proteggerli e condividerli con il mondo. È un campo in cui l’intelligenza artificiale non è solo “smart”, ma aiuta concretamente a preservare la bellezza e la storia del nostro passato. Davvero affascinante, non trovate?
Fonte: Springer
