ZnO e TiO2: L’Incredibile Danza dei Film Sottili Nata dallo Sputtering

Ciao a tutti! Oggi voglio portarvi con me in un viaggio affascinante nel mondo dei materiali su scala nanometrica. Parleremo di film sottili, ma non di quelli che si usano in cucina! Sto parlando di strati sottilissimi di materiali, spessi solo pochi nanometri (miliardesimi di metro!), che hanno proprietà incredibili e aprono le porte a tecnologie futuristiche. Nello specifico, ci tufferemo nell’universo dei film sottili bilayer, cioè a doppio strato, composti da ossido di zinco (ZnO) e biossido di titanio (TiO2). Sembrano nomi complicati, ma fidatevi, quello che possono fare insieme è pura magia tecnologica!

Perché proprio ZnO e TiO2?

Allora, perché proprio questi due? Beh, l’ossido di zinco (ZnO) è un semiconduttore fantastico: è economico, non tossico, trasparente alla luce visibile e ha un “band gap” diretto bello largo (tra 3.2 e 3.4 eV – tra poco vi spiego cos’è!). Questo lo rende perfetto per un sacco di cose, tipo celle solari e dispositivi optoelettronici. Dall’altra parte, abbiamo il biossido di titanio (TiO2), un altro pezzo da novanta nel mondo dei semiconduttori, super usato nella fotocatalisi (pensate a materiali che si puliscono da soli con la luce!) e anche lui nell’optoelettronica.

L’idea geniale è stata: perché non metterli insieme? Combinando materiali diversi, spesso si ottengono proprietà nuove e migliorate. È un po’ come creare una lega metallica: il risultato è più della somma delle parti. Nel nostro caso, creare un doppio strato ZnO/TiO2 promette di sfruttare il meglio di entrambi i mondi: magari miglioriamo la separazione delle cariche elettriche generate dalla luce, assorbiamo più fotoni o aumentiamo l’efficienza catalitica. Insomma, le potenzialità sono enormi, soprattutto per celle solari più efficienti o LED innovativi.

Come li abbiamo creati? La magia dello Sputtering Magnetron DC Pulsato

Per creare questi strati ultrasottili, abbiamo usato una tecnica super precisa chiamata sputtering magnetron DC pulsato. Immaginate una camera a vuoto spinto (abbiamo tolto quasi tutta l’aria!), dove inseriamo i nostri “bersagli” (target) di zinco puro (Zn) e titanio puro (Ti). Poi introduciamo una miscela controllata di gas Argon (Ar) e Ossigeno (O2). A questo punto, accendiamo un campo elettrico e magnetico (il “magnetron”) che crea un plasma incandescente di gas ionizzato. Questi ioni di Argon bombardano il target, “sputacchiando” via atomi di Zn o Ti. Questi atomi viaggiano nella camera e, reagendo con l’ossigeno presente, si depositano su un substrato (nel nostro caso, delle lastrine di vetro ben pulite) formando uno strato sottilissimo e uniforme di ZnO o TiO2.

Il bello dello sputtering è che ci permette di controllare tutto con estrema precisione: lo spessore del film, la sua composizione, l’omogeneità. Possiamo decidere quanti nanometri di TiO2 depositare e poi, senza nemmeno aprire la camera, quanti nanometri di ZnO aggiungere sopra (o viceversa!). Nel nostro studio, abbiamo mantenuto lo spessore totale del bilayer costante a 80 nm, ma abbiamo giocato con gli spessori relativi dei due strati: ad esempio, 10 nm di TiO2 e 70 nm di ZnO, poi 20 nm di TiO2 e 60 nm di ZnO, e così via. Volevamo capire come questo rapporto influenzasse le proprietà finali.

Cosa abbiamo scoperto? Uno sguardo da vicino: Struttura e Morfologia

Una volta creati i nostri campioni (sia i singoli strati di ZnO e TiO2 da 80 nm, sia i vari bilayer), è arrivato il momento di analizzarli. Abbiamo usato strumenti potentissimi per “vedere” com’erano fatti.

Con la Microscopia a Forza Atomica (AFM), abbiamo scrutato la superficie a livello nanometrico. Immaginate una puntina finissima che “tocca” la superficie e ne mappa la topografia. Abbiamo visto che i singoli strati erano abbastanza lisci (rugosità superficiale di circa 4.5-4.7 nm), mentre i bilayer erano più “ruvidi” (circa 8 nm). Questo probabilmente è dovuto allo stress che si crea all’interfaccia tra i due materiali diversi e forse alla rugosità dello strato sottostante che influenza quello soprastante. Interessante anche l’adesione: lo strato di ZnO si aggrappava molto più tenacemente al vetro (servivano 50 mN per staccarlo) rispetto al TiO2 (bastavano 10 mN). Nei bilayer, l’adesione aumentava all’aumentare dello spessore dello strato di ZnO. Questo è importante: un film che si stacca facilmente non serve a molto!

Poi siamo passati alla Diffrazione a Raggi X (XRD). Questa tecnica ci dice se il materiale è cristallino (con atomi ordinati in una struttura precisa) o amorfo (con atomi disposti a caso). Qui la sorpresa: il nostro ZnO da solo era semi-cristallino, con una bella struttura esagonale chiamata wurtzite. Il TiO2 da solo, invece, era completamente amorfo. E i bilayer? Anche loro tendevano all’amorfo, soprattutto quando lo strato di ZnO era sottile. Sembra che il TiO2 amorfo sottostante “impedisca” allo ZnO di cristallizzare come vorrebbe, e forse anche lo spessore ridotto e lo stress all’interfaccia giocano un ruolo. Questa differenza tra cristallino e amorfo non è un dettaglio: influenza tantissimo le proprietà ottiche ed elettroniche!

Giochi di Luce: Le Proprietà Ottiche

Qui le cose si fanno davvero interessanti. Abbiamo analizzato come i nostri film interagivano con la luce usando uno spettrofotometro UV-Visibile e la spettroscopia di Fotoluminescenza (PL).

Con lo spettrofotometro, abbiamo misurato quanta luce passava attraverso i film (Trasmittanza) e quanta ne veniva assorbita (Assorbanza) a diverse lunghezze d’onda. Abbiamo notato che la trasparenza diminuiva un po’ nei bilayer rispetto allo ZnO singolo, probabilmente a causa della maggiore rugosità superficiale (che diffonde la luce) e della natura più amorfa. L’assorbimento della luce UV, invece, era molto forte in tutti i campioni, ma il punto esatto in cui iniziavano ad assorbire (l’ “absorption edge”) si spostava leggermente a seconda dello spessore relativo di ZnO e TiO2.

Questo ci porta al famoso Band Gap (Eg). In parole povere, è l’energia minima che serve a un elettrone per “saltare” e diventare conduttivo dopo aver assorbito un fotone. È un parametro cruciale per celle solari e LED. Abbiamo calcolato l’Eg dai dati di assorbanza: per lo ZnO singolo era 3.21 eV, per il TiO2 singolo 3.32 eV. Nei bilayer, l’Eg aumentava all’aumentare dello spessore del TiO2, passando da 3.27 eV a 3.36 eV. Questo cambiamento è legato alla transizione da semi-cristallino ad amorfo e alle interazioni all’interfaccia tra i due materiali, che modificano la struttura elettronica. È affascinante come, semplicemente cambiando lo spessore relativo dei due strati, possiamo “accordare” il band gap!

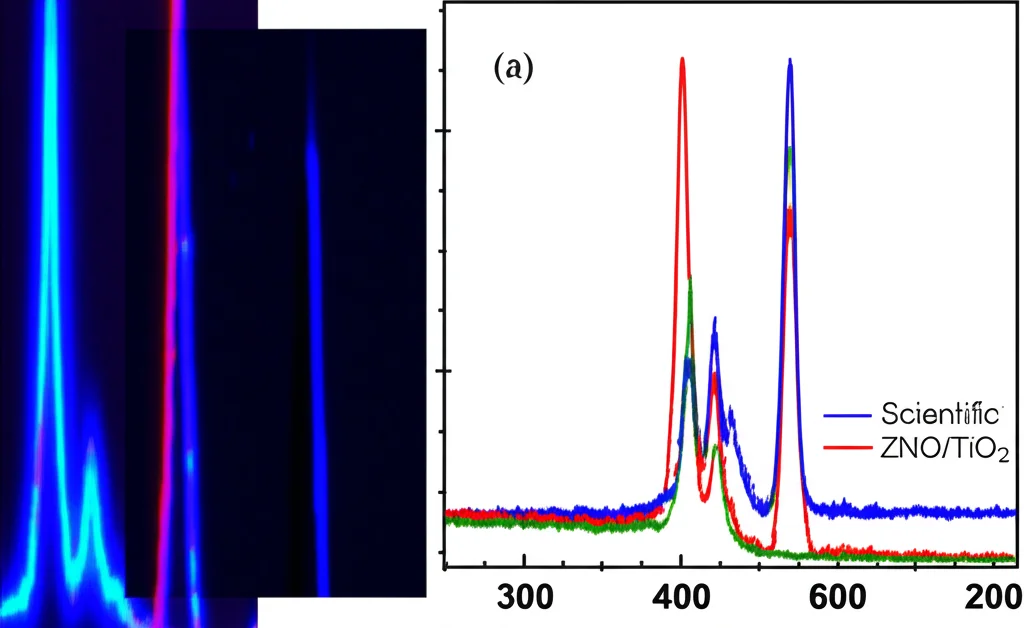

Infine, la Fotoluminescenza (PL). Questa tecnica consiste nell’eccitare il materiale con luce UV e vedere che tipo di luce emette a sua volta. È un po’ come far “brillare” il materiale per capire cosa succede dentro. Tutti i campioni hanno mostrato una forte emissione di luce violetta (attorno a 420 nm) e altre emissioni più deboli. L’emissione violetta è spesso legata a difetti nell’interfaccia o nei grani cristallini. Curiosamente, l’intensità dell’emissione UV (legata alla ricombinazione diretta elettrone-lacuna) aumentava con lo spessore dello strato di TiO2, raggiungendo un picco per la configurazione 20 nm ZnO / 60 nm TiO2. Questo potrebbe essere dovuto a un trasferimento di energia tra TiO2 e ZnO (un fenomeno chiamato FRET) e a una migliore separazione delle cariche all’interfaccia, che riduce le ricombinazioni non radiative e aumenta quelle radiative (cioè quelle che emettono luce).

Cosa ci portiamo a casa?

Insomma, questo studio ci ha mostrato che combinare ZnO e TiO2 in film sottili bilayer usando lo sputtering è una strategia promettente. Abbiamo visto che cambiando semplicemente il rapporto di spessore tra i due strati (mantenendo lo spessore totale costante a 80 nm), possiamo influenzare in modo significativo:

• La rugosità superficiale e l’adesione del film.
• La struttura (da semi-cristallina ad amorfa).
• Le proprietà ottiche come la trasmittanza, l’assorbanza e, soprattutto, il band gap.
• L’emissione di luce tramite fotoluminescenza, con un picco di emissione UV per una specifica configurazione.

Questi risultati sono davvero incoraggianti! Dimostrano che possiamo “ingegnerizzare” le proprietà di questi materiali a livello nanometrico per adattarli a specifiche applicazioni, come dispositivi optoelettronici più performanti o fotocatalizzatori più efficienti.

E ora? Il futuro è sottile!

Ovviamente, questo è solo l’inizio. Il prossimo passo sarà ottimizzare ulteriormente questi film. Vogliamo esplorare come altri parametri del processo di sputtering (potenza, pressione, temperatura) influenzano le proprietà finali. Studieremo più a fondo le interazioni all’interfaccia tra ZnO e TiO2, perché è lì che avviene gran parte della “magia” legata al trasporto delle cariche. L’obiettivo è capire a fondo questi meccanismi per poter progettare e realizzare dispositivi ancora migliori. Il mondo dei film sottili è vasto e pieno di sorprese, e non vedo l’ora di scoprire cosa ci riserverà il futuro!

Fonte: Springer
