Il Canto Segreto delle Rocce Incrinate: Come si Rompe l’Arenaria?

Ciao a tutti! Oggi voglio portarvi con me in un viaggio affascinante nel cuore della roccia, più precisamente nell’arenaria. Vi siete mai chiesti cosa succede esattamente quando una roccia, magari già segnata da piccole crepe o fratture, viene messa sotto pressione? Come si propagano queste fratture? E cosa determina il momento esatto in cui… crack! Tutto cede? Beh, è proprio quello che abbiamo cercato di scoprire.

Studiare i meccanismi di frattura nelle rocce non è solo una curiosità da geologi o ingegneri, è fondamentale per la sicurezza di molte opere umane: pensate alle gallerie, alle fondamenta, allo stoccaggio di scorie nucleari o alla stabilità dei pendii. Le rocce non sono quasi mai perfette; contengono difetti come pori, inclusioni o, appunto, fratture preesistenti. La loro forma, dimensione e distribuzione rendono ogni roccia un pezzo unico, con proprietà meccaniche differenti.

Mettere alla Prova l’Arenaria: Esperimenti e Simulazioni

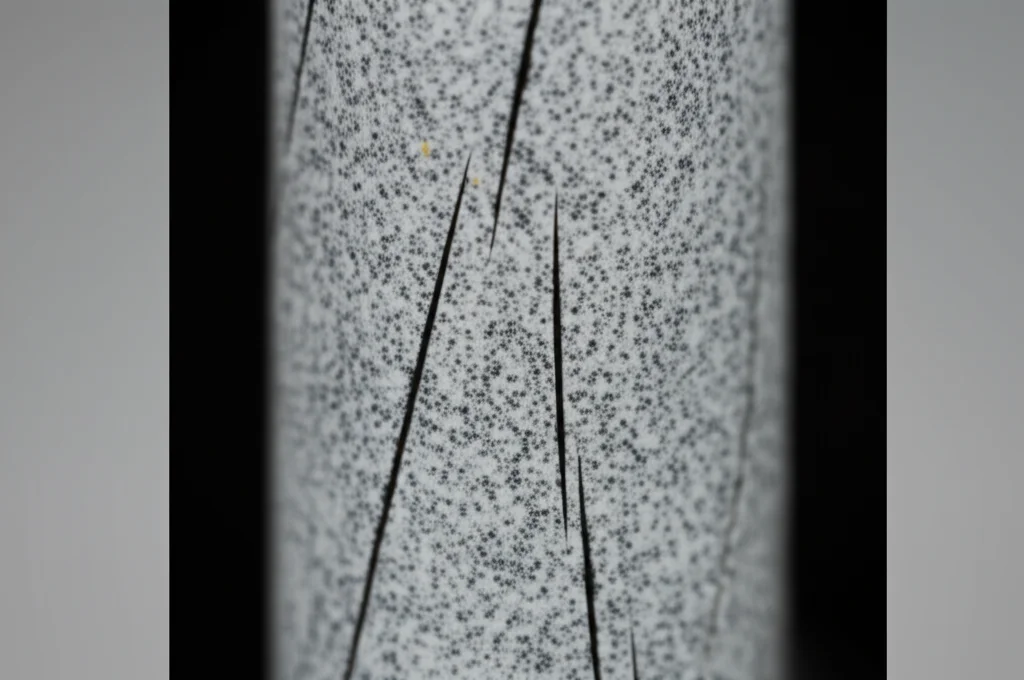

Per capirci qualcosa di più, abbiamo preso dei campioni cilindrici di arenaria molto dura e compatta, proveniente dal tunnel Baoanying della ferrovia Chengkun. Per essere sicuri di lavorare su materiale simile, abbiamo selezionato campioni con una velocità delle onde ultrasoniche intorno ai 3890 m/s. In questi campioni, abbiamo creato delle fratture parallele artificiali, molto precise: tutte con un’inclinazione di 45°, lunghe 15 mm e spesse 1.5 mm. La vera sfida era capire come il numero di queste fratture (due o tre) e la loro distanza reciproca (la “spaziatura”) influenzassero il comportamento della roccia.

Abbiamo quindi sottoposto questi campioni a test di compressione uniassiale – in pratica, li abbiamo schiacciati lentamente ma inesorabilmente con una pressa speciale (la TAW-2000), controllando la deformazione a una velocità costante di 0.03 mm/min, fino alla rottura. Ma non ci siamo limitati a guardare! Durante tutto il processo, abbiamo “ascoltato” la roccia con una tecnologia chiamata Emissione Acustica (AE). Immaginate dei microfoni super sensibili che captano le onde sonore prodotte dalle micro-fratture che si formano e si propagano all’interno del campione mentre viene compresso. È un po’ come sentire il lamento della roccia prima del collasso.

Accanto agli esperimenti reali, abbiamo usato potenti simulazioni numeriche al computer, basate sul Metodo degli Elementi Discreti (DEM), in particolare con il software PFC (Particle Flow Code). Abbiamo scelto un modello chiamato “Flat-Joint Model” (FJM), ideale per simulare rocce fragili e ad alta resistenza come la nostra arenaria. Questo ci ha permesso di “vedere” a livello microscopico come le particelle interagiscono, come nascono e si uniscono le micro-crepe, e come si distribuisce lo stress all’interno del campione, cose impossibili da osservare direttamente in laboratorio. Calibrare i parametri microscopici del modello per far sì che il comportamento simulato corrispondesse a quello reale è stata una parte cruciale del lavoro, ma i risultati sono stati davvero soddisfacenti!

Cosa Abbiamo Scoperto: Spaziatura vs Numero di Fratture

Analizzando i dati, sono emerse cose molto interessanti. Prima di tutto, le fratture preesistenti indeboliscono la roccia, sia in termini di resistenza (la forza massima che può sopportare prima di rompersi) sia di modulo elastico (la sua rigidità). Ma come influiscono numero e spaziatura?

Abbiamo notato una correlazione chiara tra il numero di fratture e il modulo elastico: più fratture ci sono, meno rigida è la roccia (il modulo elastico diminuisce). Questo ha senso, perché più fratture interrompono la continuità del materiale. Sorprendentemente, però, non abbiamo trovato una correlazione così evidente tra il numero di fratture e la resistenza massima (il “picco di forza”). Anzi, in alcuni casi, campioni con tre fratture sono risultati persino leggermente più resistenti di quelli con due, a parità di spaziatura!

E la spaziatura? Nemmeno lei sembra avere una relazione semplice e diretta con la rigidità o la resistenza massima. Per esempio, sia nei campioni con due che con tre fratture, la resistenza tendeva prima a diminuire all’aumentare della spaziatura fino a un certo punto (circa 30 mm), per poi risalire leggermente.

Quindi, cosa determina davvero come si rompe la roccia? Sembra che la spaziatura tra le fratture giochi un ruolo chiave nel definire il tipo base di aggregazione delle crepe che si formano durante la compressione. Il numero di fratture, invece, sembra più influenzare la diversità di questi meccanismi di aggregazione, rendendo il processo più complesso nei campioni con più fratture.

La Danza delle Crepe: Tipi di Frattura e Meccanismi di Rottura

Quando comprimi una roccia con fratture inclinate, le prime crepe a formarsi sono spesso le cosiddette “wing cracks” (crepe ad ala), che partono dalle estremità delle fratture preesistenti e si propagano tendenzialmente in direzione parallela alla compressione. Sono crepe di tipo tensíle. Ma non sono le uniche protagoniste.

Abbiamo identificato un tipo particolare di crepa di taglio (shear crack) che si forma tra le punte di fratture parallele adiacenti. Non parte esattamente dalla punta, ma un po’ più in mezzo alla “roccia ponte” che le separa, per poi estendersi verso le punte. L’abbiamo chiamata “through-bridge shear crack” (crepa di taglio passante attraverso il ponte). Questa crepa sembra essere molto comune nei nostri campioni e gioca un ruolo fondamentale.

A seconda della spaziatura, abbiamo osservato diversi modi in cui le crepe si uniscono (coalescenza) tra le fratture preesistenti:

• Unione tramite “wing cracks” (tensione).
• Unione tramite “through-bridge shear cracks” (taglio).
• Unione mista di entrambe.

È affascinante vedere come, cambiando la spaziatura, cambi il modo in cui la roccia “sceglie” di rompersi. Per esempio, con spaziature piccole, la “through-bridge shear crack” è dominante nel collegare le fratture. Aumentando la spaziatura, le “wing cracks” diventano più importanti, o la rottura principale parte direttamente dalle estremità delle fratture originali.

Un’altra osservazione interessante riguarda i danni secondari. Spesso abbiamo visto danni da “spalling” (scheggiatura superficiale), soprattutto nella zona centrale dove si formano le “through-bridge shear cracks”. A volte, si verificano anche danni da “plate cracking” (formazione di lastre sottili), più comuni ai lati del campione.

La Teoria della “Colonna”: Perché la Spaziatura Conta Così Tanto per la Resistenza?

Per spiegare perché la resistenza varia in modo non lineare con la spaziatura, abbiamo pensato a un modello semplice ma efficace: la teoria della “colonna”. Immaginate che le “wing cracks” e le “through-bridge shear cracks” dividano il campione in strutture verticali simili a colonne portanti ai lati, separate da una zona centrale meno sollecitata. La resistenza finale del campione dipenderebbe dalla resistenza di queste “colonne”.

La “through-bridge shear crack”, quando si forma, crea una sorta di “restringimento” locale in queste colonne virtuali. Più questo restringimento (che abbiamo chiamato Δ) è pronunciato, più la colonna è debole in quel punto e minore sarà la resistenza complessiva del campione. Le nostre simulazioni hanno mostrato che proprio intorno a una spaziatura di 30 mm, la “through-bridge shear crack” forma l’arco più pronunciato, creando il restringimento Δ maggiore e, di conseguenza, la resistenza minima del campione. Aumentando ulteriormente la spaziatura, questa crepa diventa meno pronunciata o non si forma affatto (Δ si riduce o va a zero), e la resistenza del campione risale. Questo spiega abbastanza bene i risultati sperimentali e di simulazione! Sembra quindi che sia proprio la formazione e la geometria di questa specifica crepa di taglio a controllare, in gran parte, la resistenza dei campioni con fratture parallele. Il numero di fratture, invece, sembra avere un impatto minore su questo restringimento Δ, spiegando perché influenzi meno la resistenza massima rispetto alla spaziatura.

Ascoltare la Rottura: Emissione Acustica e Multifratali

Torniamo all’Emissione Acustica (AE). Quei piccoli “sussurri” della roccia che si rompe non sono solo rumore casuale. Analizzando la complessità di questi segnali nel tempo usando un concetto matematico chiamato analisi multifrattale, possiamo ottenere informazioni ancora più profonde.

Pensate ai frattali: strutture complesse che si ripetono a scale diverse. I multifrattali sono ancora più sofisticati e ci permettono di descrivere la distribuzione non uniforme dell’energia rilasciata durante la frattura. Abbiamo calcolato due parametri chiave dallo spettro multifrattale: Δα (l’ampiezza dello spettro, legata all’irregolarità del segnale) e Δf(α) (legato alla distribuzione delle diverse “singolarità” nel segnale).

Abbiamo scoperto che questi parametri cambiano in modo significativo durante le diverse fasi della compressione:

• Fase iniziale: Piccole fluttuazioni, segnale relativamente omogeneo (la roccia si compatta, le micro-crepe esistenti si chiudono).
• Fase elastica lineare: Δα tende ad aumentare leggermente, Δf(α) a diminuire (iniziano a formarsi nuove micro-crepe, soprattutto tensili).
• Avvicinandosi al picco di resistenza: Δα mostra un aumento più marcato, Δf(α) una diminuzione significativa (la complessità e la multiscalarità della rottura aumentano).
• Stato critico (poco prima/durante la rottura principale): Si verificano “salti” improvvisi sia in Δα che in Δf(α). Questi picchi indicano che la rottura sta avvenendo su molte scale contemporaneamente e in modo molto disomogeneo, rilasciando molta energia in breve tempo.

La cosa più eccitante è che questi cambiamenti bruschi nei parametri multifrattali, specialmente i salti vicino al picco di stress, potrebbero funzionare come indicatori premonitori a breve termine di un collasso imminente! È come se la roccia “urlasse” in un modo specifico, attraverso la complessità dei segnali acustici, poco prima di cedere.

Un’Eccitazione Reciproca: Crepe Tensili e di Taglio

Infine, le simulazioni ci hanno mostrato un’interessante interazione tra le crepe tensili (come le wing cracks) e quelle di taglio (come le through-bridge shear cracks). Sembra che si “eccitino” a vicenda:
1. L’espansione delle crepe tensili (favorite dalla compressione) crea spazio laterale e concentra lo stress, favorendo la nascita e la propagazione delle crepe di taglio.
2. L’espansione delle crepe di taglio, a sua volta, modifica il campo di stress e può fornire lo spazio necessario per un’ulteriore propagazione delle crepe tensili.

Abbiamo anche calcolato il rapporto tra il numero di crepe di taglio e quelle di tensione (λ) durante il test. Abbiamo notato che ogni volta che c’era un calo significativo dello stress nel campione (un segno di rottura macroscopica), questo corrispondeva a un aumento improvviso del rapporto λ. Questo suggerisce che, sebbene le crepe tensili inizino il processo, è la crescita su larga scala delle crepe di taglio il fattore principale che porta al collasso finale del campione.

In Conclusione: Un Passo Avanti nella Comprensione delle Rocce

Questo viaggio all’interno dell’arenaria fratturata ci ha insegnato molto. Abbiamo visto che la spaziatura tra le fratture preesistenti è cruciale nel determinare come le nuove crepe si formeranno e si uniranno, influenzando la resistenza finale attraverso meccanismi specifici come la formazione della “through-bridge shear crack” e la teoria della “colonna”. Il numero di fratture aggiunge complessità, ma sembra avere un impatto minore sulla resistenza massima.

L’analisi multifrattale dell’emissione acustica si è rivelata uno strumento potente, non solo per capire meglio la dinamica della rottura a livello microscopico, ma anche con un potenziale incredibile per sviluppare sistemi di allerta precoce per i rischi geologici e ingegneristici.

Capire come le rocce si rompono è come decifrare un linguaggio nascosto, un codice scritto nelle crepe e nei suoni che emettono sotto stress. E ogni nuova scoperta ci avvicina un po’ di più a prevedere e gestire meglio il comportamento di questi materiali fondamentali per il nostro pianeta e le nostre costruzioni.

Fonte: Springer
