Ponti del Futuro: Come la Terra Rinforzata Sfida il Traffico Pesante

Ciao a tutti! Oggi voglio parlarvi di qualcosa che forse non notiamo tutti i giorni, ma che è fondamentale per come ci muoviamo: i ponti. E non ponti qualsiasi, ma una tecnologia affascinante chiamata GRS-IBS (Geosynthetic Reinforced Soil-Integrated Bridge System), che potremmo tradurre come “Sistema di Ponte Integrato con Terra Rinforzata da Geosintetici”. Sembra complicato? Tranquilli, cercherò di spiegarvelo in modo semplice e, spero, interessante.

Il Problema del “Sobbalzo” e la Soluzione GRS-IBS

Quante volte vi è capitato di sentire quel fastidioso “sobbalzo” (in gergo tecnico si chiama “bumping”) passando da una strada normale all’imbocco di un ponte? Questo accade spesso a causa di un cedimento differenziale, cioè il terreno prima del ponte e la struttura del ponte stesso non si assestano allo stesso modo. È un problema non solo fastidioso, ma che a lungo andare può causare danni e richiedere costose manutenzioni.

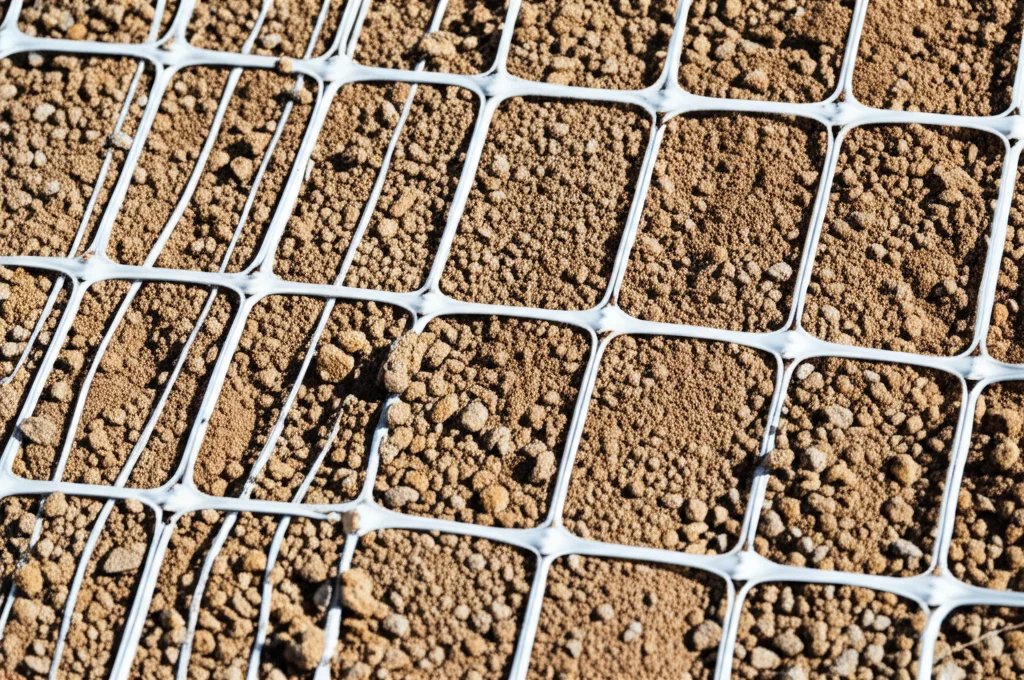

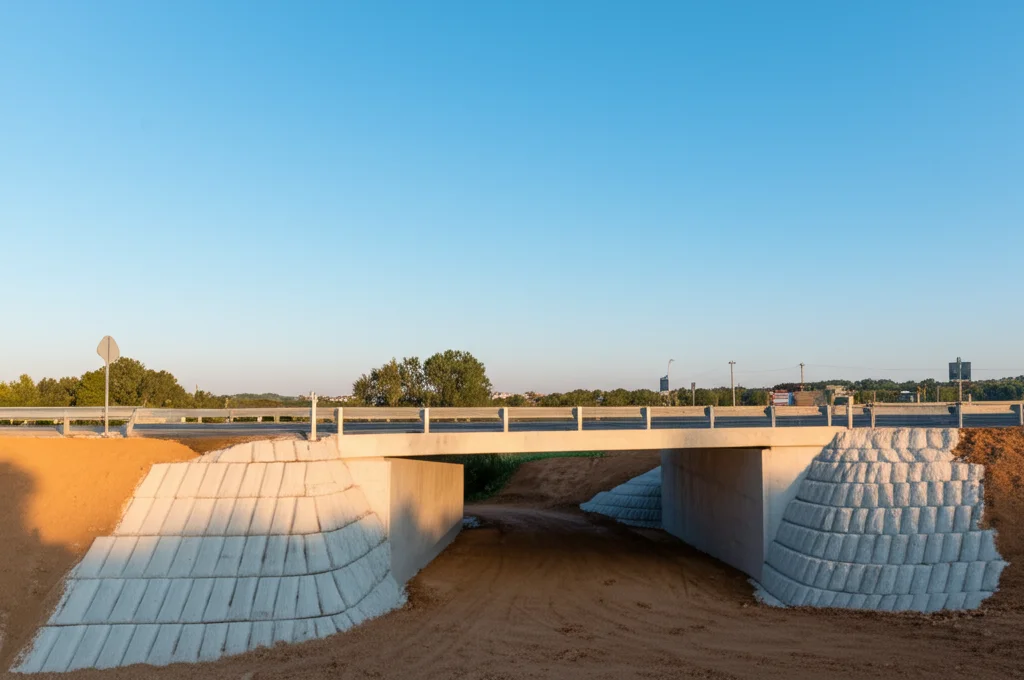

Ecco che entra in gioco il GRS-IBS. Immaginate di costruire la spalla del ponte (la parte che sostiene l’estremità della campata e si collega alla strada) non con il solito cemento armato rigido, ma strato dopo strato, alternando terreno granulare ben compattato e dei “tessuti” speciali ad alta resistenza, i geosintetici (come le geogriglie). Questo crea una struttura più “morbida”, capace di integrarsi meglio con la strada, eliminando quel giunto critico e riducendo drasticamente il problema del sobbalzo. È una soluzione sviluppata negli Stati Uniti, pensata per essere più rapida ed economica rispetto ai metodi tradizionali, specialmente per ponti di piccola e media luce.

Numerosi studi e casi reali hanno già dimostrato che questi ponti in terra rinforzata funzionano alla grande sotto carichi statici (cioè fermi) e anche durante eventi sismici, mostrando un’ottima capacità portante e deformazioni contenute. Ma c’è un aspetto che era ancora poco esplorato: come si comportano queste strutture sotto il continuo martellamento del traffico quotidiano? Parliamo di carichi dinamici, veicoli di diverso peso che sfrecciano a velocità variabili. È una sfida diversa rispetto a un carico statico o a una scossa sismica.

Simulare la Realtà: Uno Sguardo Virtuale su un Ponte Reale

Per colmare questa lacuna, abbiamo deciso (idealmente, come comunità scientifica!) di approfondire la questione. Come? Attraverso la simulazione numerica. Abbiamo preso come riferimento un ponte GRS-IBS realmente costruito in Louisiana, il Maree Michel Bridge, che era stato ampiamente monitorato con sensori. Questo ci ha permesso di creare un modello digitale incredibilmente dettagliato di quel ponte usando un software specializzato (FLAC 3D).

Prima di lanciarci nell’analisi dinamica, abbiamo fatto una cosa fondamentale: abbiamo “tarato” il nostro modello virtuale, assicurandoci che i suoi cedimenti sotto carichi noti corrispondessero a quelli misurati sul ponte reale. Una volta validato il modello, eravamo pronti a “stressarlo” virtualmente.

Abbiamo simulato il passaggio di due tipi di veicoli:

• Un veicolo leggero da 1.75 tonnellate
• Un veicolo pesante da 5.0 tonnellate

E li abbiamo fatti passare a tre diverse velocità tipiche per quel tipo di strada: 30 km/h, 45 km/h e 60 km/h. Per simulare il carico dinamico in modo realistico, abbiamo usato un modello matematico chiamato “a semionda sinusoidale”, che rappresenta bene l’avvicinarsi e l’allontanarsi del carico della ruota.

Abbiamo posizionato dei “sensori virtuali” in vari punti chiave del modello: sulla facciata della spalla del ponte (i blocchi esterni), all’interno del terreno rinforzato e sulle geogriglie stesse, a diverse altezze. Volevamo capire tutto: cedimenti verticali, spostamenti laterali, deformazioni delle geogriglie e distribuzione delle tensioni (shear stress nel terreno e stress nelle geogriglie).

Cosa Abbiamo Scoperto? I Risultati Chiave

I risultati di queste simulazioni sono stati davvero illuminanti. Vediamo i punti salienti:

Peso che Pesa: L’Impatto dei Veicoli Pesanti

Non sorprende, ma è importante quantificarlo: il peso del veicolo ha un impatto enorme. Le deformazioni (sia cedimenti che spostamenti laterali) e le tensioni registrate con il veicolo da 5 tonnellate erano significativamente maggiori rispetto a quelle con il veicolo da 1.75 tonnellate. Ad esempio, la tensione di taglio massima nel terreno era circa il doppio, mentre lo stress massimo nelle geogriglie era addirittura il triplo! Questo conferma che la progettazione deve tenere assolutamente conto del tipo di traffico previsto. È interessante notare che l’effetto del peso era più marcato sugli spostamenti laterali che sui cedimenti verticali.

Questione di Velocità: Esiste una ‘Andatura Ideale’?

Qui la cosa si fa più interessante e meno intuitiva. Ci si potrebbe aspettare che maggiore è la velocità, maggiore sia lo stress. Invece, i risultati hanno mostrato un andamento più complesso, soprattutto vicino al punto di applicazione del carico (X=11.8 m nel nostro modello). Sia i cedimenti che gli spostamenti laterali tendevano ad essere maggiori alle velocità estreme (30 km/h e 60 km/h) e minimi alla velocità intermedia di 45 km/h. Lontano dal carico (X=9 m), invece, i cedimenti diminuivano all’aumentare della velocità, probabilmente perché il carico agiva per meno tempo.

Questo comportamento “a U” vicino al carico suggerisce che a velocità intermedie (attorno ai 45 km/h) si verificano minori effetti di amplificazione dinamica dovuti all’interazione veicolo-ponte. Sembra esserci una sorta di “velocità ottimale” in cui l’impatto sulla struttura è minimizzato. Un’informazione preziosissima per la gestione del traffico e la manutenzione!

Cedimenti e Spostamenti: Cosa si Muove di Più?

Come accennato, abbiamo monitorato sia i cedimenti verticali (settlement) che gli spostamenti orizzontali (lateral displacement) della facciata della spalla. Entrambi aumentavano con l’altezza della spalla, raggiungendo un massimo verso la cima, come è logico aspettarsi. Tuttavia, abbiamo notato che i valori degli spostamenti laterali erano generalmente più sensibili alle variazioni di carico e velocità rispetto ai cedimenti. Questo li rende un parametro critico da monitorare per valutare l’integrità strutturale. Comunque, anche nei casi peggiori simulati, le deformazioni totali rimanevano contenute, confermando la buona performance del sistema GRS-IBS.

Il Lavoro Nascosto: Come si Comporta la Geogriglia

E le geogriglie, questi “fogli” di rinforzo sepolti nel terreno? Anche loro si deformano, ovviamente. I loro cedimenti seguivano un andamento simile a quello generale della spalla, concentrandosi maggiormente nelle zone a maggiore densità di rinforzo (vicino alla sommità). Lo spostamento laterale delle geogriglie era anch’esso influenzato da peso e velocità, ma interessante notare che era circa la metà dello spostamento laterale misurato sulla facciata esterna della spalla alla stessa altezza. Questo dimostra come la geogriglia lavori efficacemente per contenere il terreno e ridistribuire le tensioni, limitando la deformazione complessiva.

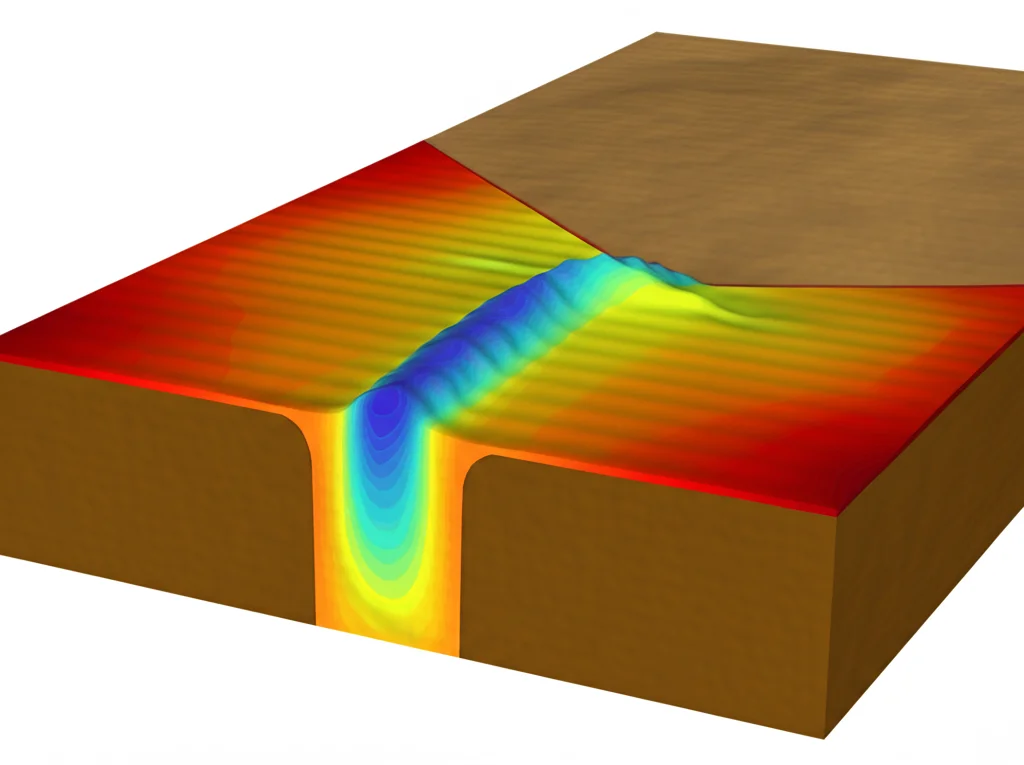

Mappa dello Stress: Dove si Concentra la Fatica

Analizzando le tensioni, abbiamo visto che lo stress di taglio massimo nel terreno si concentrava, come prevedibile, ai lati della zona dove appoggia la trave del ponte (beam seat), cioè dove viene applicato il carico del veicolo. Anche qui, la velocità di 45 km/h tendeva a generare gli stress minori, sia nel terreno che nelle geogriglie. Lo stress massimo nelle geogriglie si manifestava soprattutto negli strati superiori, che contrastano direttamente il carico verticale, e in parte negli strati inferiori a causa della tendenza alla rotazione della base della spalla.

Conclusioni: Cosa Portiamo a Casa?

Questa analisi numerica ci ha fornito dati preziosi sul comportamento dei ponti GRS-IBS sotto carichi dinamici veicolari. Ecco i messaggi chiave:

• Il peso conta, eccome: Veicoli più pesanti inducono stress e deformazioni significativamente maggiori (da 2 a 3 volte superiori nel caso studiato).
• La velocità ha un optimum: Per il range studiato (30-60 km/h), una velocità attorno ai 45 km/h sembra minimizzare l’impatto dinamico sulla struttura in termini di deformazioni e stress.
• Gli spostamenti laterali sono sensibili: Sono un buon indicatore dello stato di salute della struttura e sono più influenzati dal carico rispetto ai cedimenti.
• Le geogriglie fanno il loro lavoro: Contribuiscono efficacemente a contenere le deformazioni laterali e a ridistribuire gli stress.
• Il sistema GRS-IBS è robusto: Anche sotto carichi dinamici, le prestazioni in termini di deformazione rimangono buone, ma la progettazione deve considerare attentamente questi effetti.

Questi risultati non sono solo interessanti a livello accademico, ma offrono indicazioni pratiche per la progettazione, l’uso e la manutenzione di questi ponti innovativi. Capire come interagiscono peso e velocità dei veicoli con la struttura ci permette di costruire infrastrutture più durature, sicure ed efficienti. La terra rinforzata si conferma una tecnologia promettente per i ponti del futuro, capace di affrontare anche la sfida del traffico moderno!

Fonte: Springer
