Magneti Nanocristallini e Derivate Frazionarie: Il Segreto per Capire (e Ridurre) le Perdite Energetiche!

Ciao a tutti! Oggi voglio portarvi con me in un viaggio affascinante nel mondo dei materiali magnetici, in particolare quelli nanocristallini. Sembra roba da scienziati pazzi? Forse un po’, ma vi assicuro che è più vicino alla nostra vita quotidiana di quanto pensiate, soprattutto se parliamo di efficienza energetica, auto elettriche e energie rinnovabili.

Perché i Materiali Nanocristallini Sono Speciali?

Immaginate di prendere una lega metallica amorfa (senza una struttura cristallina definita, un po’ come il vetro) e di “cuocerla” in modo super controllato. Quello che otteniamo sono materiali con grani cristallini piccolissimi, dell’ordine dei nanometri (miliardesimi di metro!), immersi in una matrice ancora amorfa. Questa combinazione unica è nata negli anni ’80 ed è stata una vera rivoluzione!

Perché? Perché questi materiali, spesso a base di ferro con aggiunte furbe come Niobio (Nb) e Rame (Cu), hanno proprietà magnetiche fantastiche:

• Basse perdite magnetiche: Sprecano meno energia quando vengono magnetizzati e smagnetizzati ripetutamente.
• Alta permeabilità: Si “lasciano attraversare” facilmente dal campo magnetico, rispondendo prontamente.

In pratica, uniscono i vantaggi delle strutture amorfe (che riducono le correnti parassite, nemiche dell’efficienza) e di quelle cristalline (che garantiscono una forte magnetizzazione). Pensate che oggi dominano il mercato dei trasformatori e induttori ad alta frequenza (sopra i 5 kHz) con circa il 70% di adozione! Li troviamo sempre più spesso in inverter, convertitori, sistemi di interfaccia con la rete elettrica, e sì, anche nei motori delle auto elettriche.

Il Tallone d’Achille: Le Perdite Magnetiche (Ancora Loro!)

Nonostante siano “superiori”, anche i materiali nanocristallini soffrono di perdite magnetiche. È un po’ come avere un’auto sportiva super efficiente, ma che comunque consuma benzina. Queste perdite sono un problema serio perché si traducono in calore sprecato e minore efficienza dei dispositivi. Il problema si accentua soprattutto quando si lavora ad alte frequenze e con alte densità di flusso magnetico, condizioni tipiche dei dispositivi compatti e potenti che vogliamo oggi.

Le perdite totali si possono immaginare come la somma di tre contributi principali (secondo la teoria classica di Bertotti):

1. Perdite per isteresi: L’energia persa per vincere l'”inerzia” dei domini magnetici a riorientarsi. Nei nanocristallini, grazie alla loro struttura, queste sono molto basse a basse frequenze.
2. Perdite per correnti parassite (o di Foucault): Correnti elettriche indotte nel materiale dal campo magnetico variabile, che dissipano energia come calore. La struttura fine e l’alta resistività elettrica dei nanocristallini aiutano a contenerle.
3. Perdite anomale (o in eccesso): La parte “misteriosa” delle perdite, non spiegata completamente dai due meccanismi precedenti, legata ai movimenti complessi delle pareti dei domini magnetici, specialmente ad alte frequenze. Ed è qui che le cose si fanno complicate!

I modelli classici, come le equazioni di Steinmetz o la teoria di Bertotti, fanno fatica a descrivere bene queste perdite su un ampio spettro di frequenze e ampiezze di campo magnetico. Anche modelli più avanzati basati sull’isteresi dipendente dal tempo (come Preisach o Jiles-Atherton) mostrano i loro limiti. Sembra che manchi qualcosa per catturare la vera “personalità” magnetica di questi materiali.

L’Intuizione: E se Fossero… Viscoelastiche?

Osservando sperimentalmente come variano le perdite nei nuclei nanocristallini, ci siamo accorti che il loro comportamento dinamico assomiglia molto a quello dei materiali viscoelastici in meccanica. Avete presente quei materiali che sono un po’ elastici (come una molla) e un po’ viscosi (come un ammortizzatore)? Pensate al miele o a certi tipi di polimeri. Ecco, sembra che la risposta magnetica dei nanocristallini abbia questa doppia natura.

I modelli tradizionali spesso trattano la parte dinamica delle perdite come puramente “viscosa” (smorzamento). Ma i dati sperimentali suggerivano che c’era di più. Serviva uno strumento matematico capace di descrivere questi comportamenti “ibridi”, che stanno a metà tra il puramente elastico e il puramente viscoso.

Entrano in Scena le Derivate Frazionarie!

Ed è qui che entra in gioco la matematica un po’ esotica: il calcolo frazionario. Non spaventatevi! È un’estensione affascinante del calcolo differenziale e integrale che conosciamo dal liceo, dove l’ordine della derivata (o dell’integrale) può essere un numero non intero (ad esempio, 0.5, 0.7, ecc.).

Perché sono utili? Perché le derivate frazionarie hanno una proprietà incredibile: sono “non locali”. Significa che la derivata frazionaria di una funzione in un certo istante dipende non solo dal valore della funzione in quell’istante (come per le derivate classiche), ma da tutta la sua “storia” passata. Questa “memoria” è perfetta per descrivere materiali il cui comportamento attuale dipende da cosa è successo prima, proprio come i materiali viscoelastici e, a quanto pare, i nostri materiali ferromagnetici!

In pratica, usare una derivata di ordine (nu) (dove (nu) è un numero tra 0 e 1) ci permette di modellare un comportamento che è un mix tra quello elastico (associato a una derivata di ordine 0) e quello viscoso (associato a una derivata di ordine 1). Il valore di (nu) ci dice quanto “pesa” la parte viscosa rispetto a quella elastica.

Abbiamo deciso di esplorare questa strada, applicando le derivate frazionarie (in particolare, la derivata di Caputo, comoda per le simulazioni numeriche) per modellare le perdite magnetiche nei nuclei nanocristallini.

Mettiamo alla Prova le Derivate Frazionarie: I Metodi a Confronto

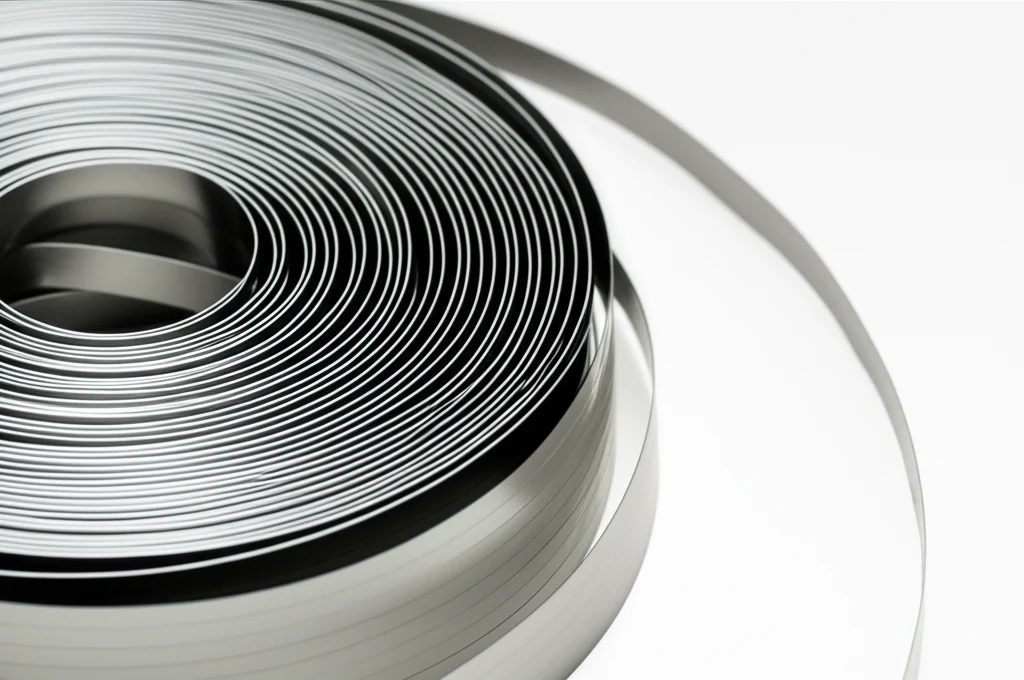

Per capire se questa idea funzionava davvero, abbiamo confrontato quattro diversi approcci di simulazione con misure sperimentali reali su un nastro nanocristallino (tipo 1K107B, usato in trasformatori e induttori):

1. Metodo Semi-Empirico Analitico: Una formula matematica diretta (basata sull’estensione della teoria di Bertotti) che usa una derivata frazionaria per calcolare le perdite totali in funzione della frequenza e della densità di flusso. Semplice e veloce.
2. Modello di Isteresi Lumped (Ordine Intero): Un modello che simula il ciclo di isteresi medio nel tempo, ma usando una derivata del primo ordine (quella classica) per la parte dinamica. Rappresenta il comportamento “puramente viscoso”.
3. Modello di Isteresi Lumped (Ordine Frazionario): Simile al precedente, ma qui la parte dinamica è descritta da una derivata di ordine frazionario (nu). Questo introduce il comportamento viscoelastico.
4. Metodo Spazio-Discretizzato con Derivata Frazionaria: L’approccio più sofisticato. Risolve le equazioni di Maxwell (che descrivono la diffusione del campo magnetico nel materiale) accoppiate a una legge costitutiva del materiale che include la derivata frazionaria. Questo metodo non solo calcola le perdite totali, ma ci dice anche come sono distribuite all’interno dello spessore del nastro. Data la geometria sottile del nastro (solo 25 micrometri!), è bastata una simulazione 1D.

I Risultati: Cosa Abbiamo Scoperto?

I risultati sono stati davvero incoraggianti e ci hanno insegnato molto!

* L’Analitico Funziona Bene (ma è Limitato): Il metodo semi-empirico (il primo) ha dato risultati sorprendentemente buoni nel predire le perdite totali (errore medio del 6.8% su un ampio range), confermando l’utilità delle derivate frazionarie. Però, non può dirci come evolve il campo magnetico nel tempo o dove si generano le perdite nello spazio.
* Ordine Intero vs. Frazionario (Lumped): Confrontando i due modelli lumped (il secondo e il terzo), è emerso chiaramente che usare la derivata frazionaria (errore del 9.89%) è molto meglio che usare quella intera (errore del 23.8%). Questo conferma l’ipotesi del comportamento viscoelastico!
* Il Campione: Metodo Spazio-Discretizzato: L’approccio più complesso (il quarto) ha dato i risultati migliori in assoluto (errore dell’8.2%). Non solo era più preciso, ma ci ha permesso di “vedere” dentro il materiale. Abbiamo potuto separare le perdite classiche (dovute alle correnti parassite) da quelle in eccesso e vedere come si distribuiscono nello spessore del nastro.
* Un Basso Ordine Frazionario ((nu)): In tutti i metodi che usavano le derivate frazionarie, il valore ottimale dell’ordine (nu) era relativamente basso (attorno a 0.6-0.7). Questo è interessante! Suggerisce che nei materiali nanocristallini, la componente “viscosa” delle perdite dinamiche è meno dominante rispetto ad altri materiali magnetici più tradizionali (come gli acciai elettrici). È come se fossero più “elastiche” magneticamente.
* Il Mistero delle Perdite in Eccesso: Le simulazioni hanno confermato che le perdite in eccesso sono davvero significative in questi materiali, soprattutto ad alte frequenze (fino al 78% delle perdite totali a 20 kHz!). Il metodo spazio-discretizzato ha mostrato che queste perdite sono distribuite in modo abbastanza omogeneo nello spessore, a differenza delle perdite classiche che sono concentrate vicino alla superficie. La spiegazione più probabile? La microstruttura unica dei nanocristallini, con quei grani finissimi, induce movimenti delle pareti dei domini magnetici molto particolari e “costosi” energeticamente.
* Parametri Consistenti: Un’altra scoperta interessante è che i parametri dinamici ((nu) e un altro chiamato (rho)) che danno i migliori risultati sono rimasti quasi gli stessi tra i diversi metodi di simulazione. Questo suggerisce che questi parametri catturano una proprietà intrinseca del materiale, indipendente dal modello usato. Potremmo quindi determinarli con un metodo semplice (come quello analitico) e poi usarli in modelli più complessi!
* Costi Computazionali Ragionevoli: Anche il metodo più complesso (spazio-discretizzato) si è rivelato computazionalmente fattibile, richiedendo meno di un secondo per simulare un ciclo completo di isteresi su un PC normale, grazie alla simulazione 1D e al numero limitato di punti necessari.

Conclusioni: Un Nuovo Strumento nel Nostro Arsenale

Allora, cosa ci portiamo a casa da questo viaggio? Le derivate frazionarie si sono dimostrate strumenti matematici potentissimi ed efficaci per simulare il comportamento viscoelastico, e applicarle alle perdite magnetiche nei materiali nanocristallini ha aperto nuove prospettive.

Ci permettono di:

• Ottenere simulazioni molto più accurate delle perdite magnetiche, specialmente su ampi range di frequenza e ampiezza.
• Capire meglio la natura fisica delle perdite, in particolare il ruolo della componente “elastica” e di quella “viscosa” e l’importanza delle perdite in eccesso legate alla microstruttura.
• Sviluppare modelli predittivi (come quello spazio-discretizzato) che danno informazioni dettagliate sulla distribuzione locale delle perdite, utili per ottimizzare la progettazione dei componenti magnetici.

Questo lavoro non è solo un esercizio accademico. Comprendere e modellare accuratamente queste perdite è fondamentale per progettare trasformatori, induttori e motori elettrici sempre più efficienti, compatti e performanti. È un passo avanti per accelerare l’innovazione nel campo dell’elettrificazione e delle energie rinnovabili, aiutandoci a sprecare meno energia preziosa.

La prossima volta che sentirete parlare di efficienza energetica o di auto elettriche, pensate che dietro ci sono anche materiali affascinanti come i nanocristallini e strumenti matematici potenti come le derivate frazionarie, che ci aiutano a svelarne i segreti!

Fonte: Springer
