Scramjet Più Efficienti: Come Abbiamo Ottimizzato le Prese d’Aria per Sfrecciare a Mach 5

Ciao a tutti! Oggi voglio portarvi con me in un viaggio affascinante nel mondo del volo ipersonico, parlando di una tecnologia che sembra uscita da un film di fantascienza: lo scramjet. Questi motori sono la chiave per raggiungere velocità pazzesche, ben oltre Mach 5, e negli ultimi decenni hanno catturato l’immaginazione di ingegneri e ricercatori come me.

Ma cosa rende uno scramjet così speciale? A differenza dei motori a reazione tradizionali, l’aria entra nella camera di combustione a velocità supersonica. Niente compressori rotanti, tutto si basa su una gestione incredibilmente precisa del flusso d’aria. E qui entra in gioco il componente forse più critico: la presa d’aria (inlet).

L’Importanza Cruciale della Presa d’Aria

Immaginate di dover “acchiappare” aria che viaggia a migliaia di chilometri orari, rallentarla quel tanto che basta (ma mantenendola supersonica!), comprimerla e inviarla ordinatamente verso la camera di combustione dove si mescolerà col carburante. Un compito improbo! La presa d’aria deve fare tutto questo nel modo più efficiente possibile.

Il problema è che a queste velocità, l’aria non si comporta come siamo abituati. Si formano potenti onde d’urto, e lo strato limite (quell’sottile strato d’aria a contatto con le superfici) può “separarsi”, creando turbolenze caotiche che riducono drasticamente le prestazioni. Fenomeni come l’interazione onda d’urto-strato limite (SWBLI) e la separazione del flusso sono i nostri “nemici” numero uno. Capire e controllare questi fenomeni è fondamentale per spingere i limiti della propulsione ipersonica.

La Nostra Missione: Migliorare l’Efficienza

Nel nostro studio, ci siamo concentrati proprio su questo: come possiamo modificare la geometria di una presa d’aria scramjet per farla funzionare meglio a Mach 5? Abbiamo usato potenti strumenti di simulazione numerica (CFD), in particolare il software Ansys-Fluent, per analizzare nel dettaglio cosa succede all’interno di una presa d’aria-isolatore bidimensionale. L’isolatore è quella sezione dritta dopo la compressione iniziale, che serve a stabilizzare il flusso prima della combustione.

Abbiamo deciso di esplorare due strade principali, ispirandoci a lavori precedenti ma cercando di colmare alcune lacune:

  1. Il “Passive Bleed”: Una tecnica per gestire lo strato limite.
  2. La Deflessione del Cowl: Modificare l’angolo di una parte mobile della presa d’aria.

E poi, ovviamente, abbiamo provato a combinare le due soluzioni migliori!

Giocare con il “Passive Bleed”

Il “passive bleed” suona complicato, ma l’idea è semplice: praticare delle piccole aperture o fessure in punti strategici (vicino alla “gola” della presa d’aria, dove il flusso è più compresso) per “spillare” una piccola quantità d’aria ad alta pressione dallo strato limite. Questo aiuta a:

  • Ridurre le bolle di separazione causate dalle onde d’urto.
  • Mitigare l’impatto delle onde d’urto più forti nell’isolatore.
  • Ottenere un flusso più stabile e uniforme.

Ci siamo ispirati al lavoro di Häberle e Gülhan, adattando le dimensioni delle fessure di bleed (“bleed gap”) alla nostra geometria specifica. Abbiamo testato quattro diverse dimensioni: 1.4045 mm, 2.809 mm, 4.2135 mm e 5.618 mm.

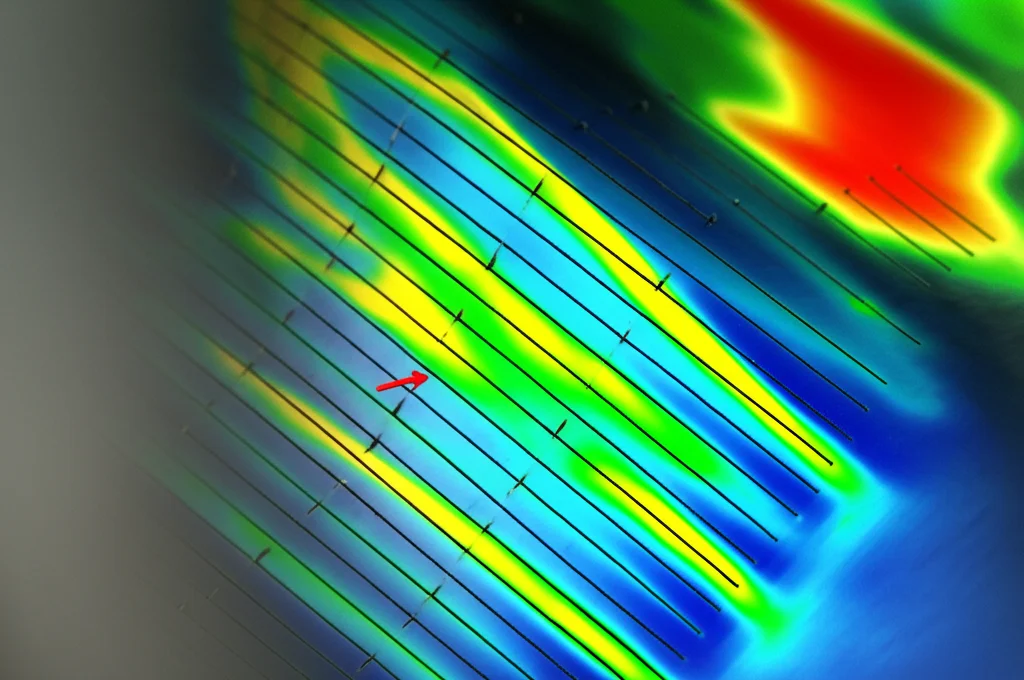

Visualizzazione CFD di un flusso supersonico (Mach 5) all'interno di una presa d'aria scramjet con meccanismo di 'passive bleed' evidenziato. Dettaglio macro sulle piccole fessure di bleed sulla superficie della rampa, illuminazione controllata per evidenziare le linee di flusso e le onde d'urto. Obiettivo 100mm Macro, alta definizione, messa a fuoco precisa.

I risultati? Interessanti! Le simulazioni senza bleed mostravano significative separazioni del flusso. Introducendo il bleed, abbiamo visto un netto miglioramento, specialmente nella riduzione della separazione sulla “spalla” della rampa di compressione.

Ma qual è la dimensione giusta?

  • Troppo piccolo (1.4045 mm): Aiuta un po’, ma non abbastanza a controllare la separazione.
  • Troppo grande (4.2135 mm e 5.618 mm): Riduce molto la separazione, ma si rischia di “spillare” troppa aria, perdendo pressione totale e potenzialmente disturbando il flusso desiderato.
  • Il giusto mezzo (2.809 mm): Sembrava offrire il miglior compromesso, migliorando la stabilità del flusso e il recupero di pressione senza eccessive penalità.

Abbiamo misurato l’efficienza in termini di recupero della pressione totale (π), che indica quanta pressione utile riusciamo a conservare all’uscita dell’isolatore rispetto a quella iniziale. Con il bleed da 2.809 mm, abbiamo ottenuto un miglioramento del 20.7% rispetto al caso base senza modifiche! Non male.

L’Angolo Giusto: La Deflessione del Cowl

La seconda strategia che abbiamo esplorato è stata quella di modificare l’angolo del “cowl”. Il cowl è la parte “superiore” della presa d’aria. Immaginate di poter inclinare leggermente questa superficie verso il basso. Questa modifica geometrica, chiamata angolo di deflessione del cowl (αc), può avere effetti sorprendenti.

Perché farlo? Principalmente per combattere la “shoulder separation”, un tipo di separazione del flusso che avviene sulla rampa di compressione principale. Inclinando il cowl:

  • Si modifica la direzione del flusso in arrivo, aiutando lo strato limite a rimanere attaccato alla superficie.
  • Si può controllare lo spessore dello strato limite.
  • Si modifica la posizione e l’intensità delle onde d’urto, riducendo il loro impatto negativo sullo strato limite.

Abbiamo testato cinque diversi angoli: 1°, 2°, 3°, 4° e 5°.

Simulazione fluidodinamica computazionale (CFD) che mostra l'effetto di un angolo di deflessione del cowl di 4 gradi sul flusso Mach 5 in una presa d'aria scramjet. Si noti la riduzione della separazione di spalla rispetto a un caso base. Vista grandangolare (24mm) per mostrare l'intera presa d'aria e le onde d'urto oblique generate. Messa a fuoco nitida.

Anche qui, i risultati sono stati eloquenti. Già con 1°, la separazione si riduceva, ma era ancora presente. Aumentando l’angolo, la situazione migliorava progressivamente. L’angolo di 4 gradi si è rivelato una vera star! Ha minimizzato la separazione in modo molto efficace, suggerendo un bilanciamento ottimale tra controllo dello strato limite e gestione delle onde d’urto. A 5 gradi, il miglioramento era minore rispetto al passaggio da 3° a 4°, indicando che forse stavamo raggiungendo un punto di rendimenti decrescenti.

In termini di recupero di pressione totale, l’angolo di 4° ha fatto faville, portando a un miglioramento del 32.3% rispetto al caso base! Molto più efficace del solo bleed nel nostro studio.

Unire le Forze: Bleed + Cowl Deflection

A questo punto, la domanda era ovvia: cosa succede se mettiamo insieme la configurazione di bleed più promettente (2.809 mm) e l’angolo di cowl più efficace (4°)? L’idea era di sommare i benefici di entrambe le modifiche per ottenere una performance ancora superiore.

Abbiamo quindi creato una nuova geometria che integrava entrambe le caratteristiche e l’abbiamo simulata.

Il Verdetto Finale: Sorprese e Conclusioni

I risultati della configurazione combinata sono stati… sorprendenti. Sì, c’è stato un miglioramento rispetto al caso base: l’efficienza di recupero della pressione totale è aumentata del 33.3%.

Ma aspettate un attimo: 33.3% è solo leggermente meglio del 32.3% ottenuto con il solo angolo di cowl a 4°! L’aggiunta del bleed da 2.809 mm alla configurazione con cowl a 4° ha portato un beneficio marginale.

Cosa significa? Che, almeno nelle condizioni e per le geometrie che abbiamo analizzato noi, la modifica dell’angolo del cowl a 4° è stata di gran lunga la strategia più efficace per migliorare l’efficienza della presa d’aria. Il bleed ha aiutato, sì, ma il suo contributo è stato quasi “oscurato” dal potente effetto della deflessione del cowl.

Grafico comparativo che mostra il recupero di pressione totale all'uscita dell'isolatore scramjet per diverse configurazioni: caso base, solo bleed (2.809mm), solo angolo cowl (4°), e combinazione bleed+cowl. L'asse Y mostra il recupero di pressione, l'asse X le diverse configurazioni. Il caso con cowl a 4° e il caso combinato mostrano i valori più alti. Stile grafico scientifico, chiaro e leggibile.

Questo non vuol dire che il bleed sia inutile, anzi! In altre condizioni operative o con diverse geometrie di base, potrebbe essere cruciale. Ma nel nostro specifico set di dieci casi analizzati, la deflessione del cowl a 4° è emersa come la vincitrice indiscussa per massimizzare il recupero di pressione totale.

Questo tipo di studi, anche se focalizzati su dettagli apparentemente piccoli come un angolo o una fessura, sono fondamentali. Ogni punto percentuale di efficienza guadagnato in una presa d’aria scramjet ci avvicina un po’ di più a realizzare il sogno del volo ipersonico efficiente e affidabile. La strada è ancora lunga, ma ogni passo avanti, come quelli che abbiamo fatto noi giocando con la geometria, ci porta nella giusta direzione!

Fonte: Springer
