Macchine Utensili e Calore: La Caccia ai Punti Giusti per una Precisione Chirurgica!

Ciao a tutti! Oggi voglio parlarvi di qualcosa che mi affascina tantissimo nel mondo della produzione industriale: la precisione. Immaginate macchine utensili che lavorano metalli con una tolleranza infinitesimale, creando componenti perfetti per aerei, dispositivi medici o strumenti ottici. Sembra fantascienza, vero? Eppure, è una realtà quotidiana, ma c’è un nemico subdolo sempre in agguato: il calore.

Il Problema Nascosto: l’Errore Termico

Sì, avete capito bene. Il calore generato durante il funzionamento di queste macchine pazzesche può causare deformazioni minime, ma sufficienti a mandare all’aria la precisione richiesta. Pensate che questo “errore termico” può essere responsabile dal 40% fino al 70% dell’errore totale di lavorazione! Un’enormità, soprattutto quando si parla di altissima precisione.

Come si combatte questo nemico invisibile? Beh, ci sono due strade principali:

• Prevenzione (Error Avoidance): Si cerca di progettare le macchine in modo intelligente, usando materiali che si dilatano poco, isolando le fonti di calore, creando strutture termicamente simmetriche. Un po’ come costruire una casa ben isolata.
• Compensazione (Error Compensation): Qui entra in gioco il software. Si crea un modello matematico che prevede l’errore termico e si dice alla macchina di correggerlo in tempo reale. È come avere un navigatore che ricalcola il percorso se sbagli strada.

Spesso si usano entrambe le strategie in combinazione. Prima si limita il danno con la prevenzione, poi si affina il risultato con la compensazione. Il cuore della compensazione, però, è avere un modello matematico che sia il più accurato e affidabile possibile. E qui le cose si complicano.

La Sfida: Trovare i Punti Chiave e il Modello Giusto

Per creare un buon modello, dobbiamo misurare la temperatura in diversi punti della macchina. Ma quanti punti? E quali? Metterne troppi significa calcoli complessi e lenti; metterne troppo pochi rischia di dare un modello impreciso. È un po’ come cercare di capire se hai la febbre mettendo il termometro sull’alluce: non è il posto giusto! Bisogna trovare i “punti sensibili” alla temperatura, quelli che davvero influenzano l’errore.

Inoltre, serve il modello matematico giusto. L’errore termico non è una cosa semplice e lineare, cambia nel tempo e in base a come lavora la macchina. I modelli lineari semplici (come il Multiple Linear Regression – MLR) sono facili da implementare nei sistemi di controllo, ma spesso non sono abbastanza robusti o precisi. I modelli più complessi, come le reti neurali, possono catturare meglio la natura non lineare del fenomeno, ma sono più “pesanti” da gestire. C’è sempre questo tira e molla tra semplicità e performance.

Una Nuova Strategia: Separare, Selezionare e Ricordare

Ed è qui che entra in gioco la ricerca di cui vi parlo oggi, che propone un approccio davvero interessante. L’idea geniale è stata quella di “smontare” il problema.

1. Separare l’Errore: Hanno capito che l’errore di posizionamento totale di un asse della macchina non è solo dovuto al calore. C’è una parte che dipende dalla geometria stessa dell’asse, un errore “iniziale” presente anche a freddo. Questo errore geometrico ha una sua forma caratteristica. Poi c’è l’errore causato dal calore, che non cambia la forma base della curva di errore, ma la fa “ruotare”, ne cambia la pendenza. Quindi, hanno deciso di trattare questi due errori separatamente: l’errore geometrico iniziale (che si può modellare bene con un polinomio) e la variazione della pendenza dovuta alla temperatura.

2. Selezionare i Punti VIP: Come scegliere i punti di misura della temperatura più importanti? Invece di andare a caso o metterne tantissimi, hanno usato dei criteri statistici specifici (come il coefficiente di determinazione aggiustato (R_a^2) e il criterio di informazione di Akaike corretto AICc). Questi criteri aiutano a trovare il “subset” ottimale di sensori: il numero minimo di punti che però fornisce la massima informazione utile, eliminando quelli ridondanti o poco influenti. Pensateci: meno sensori, meno calcoli, modello più snello! Nell’esperimento che hanno condotto, sono passati da 7 sensori iniziali a soli 3 punti chiave! Mica male, no?

3. Usare un Modello con Memoria (LSTM): Per modellare la parte “difficile”, cioè come la temperatura (misurata nei punti VIP selezionati) influenza la pendenza della curva di errore termico, hanno scelto un tipo particolare di rete neurale chiamato Long Short-Term Memory (LSTM). Perché proprio LSTM? Perché è fantastica nel gestire dati che cambiano nel tempo (serie temporali) e nel catturare relazioni complesse e non lineari. Ha una sorta di “memoria” che le permette di capire come gli eventi passati (le temperature precedenti) influenzano il presente (la pendenza attuale dell’errore). È perfetta per un fenomeno dinamico e capriccioso come l’errore termico.

Infine, hanno rimesso insieme i pezzi: il modello polinomiale per l’errore geometrico e il modello LSTM per l’errore termico (la pendenza), ottenendo un modello di errore di posizionamento completo.

La Prova sul Campo: Funziona Davvero?

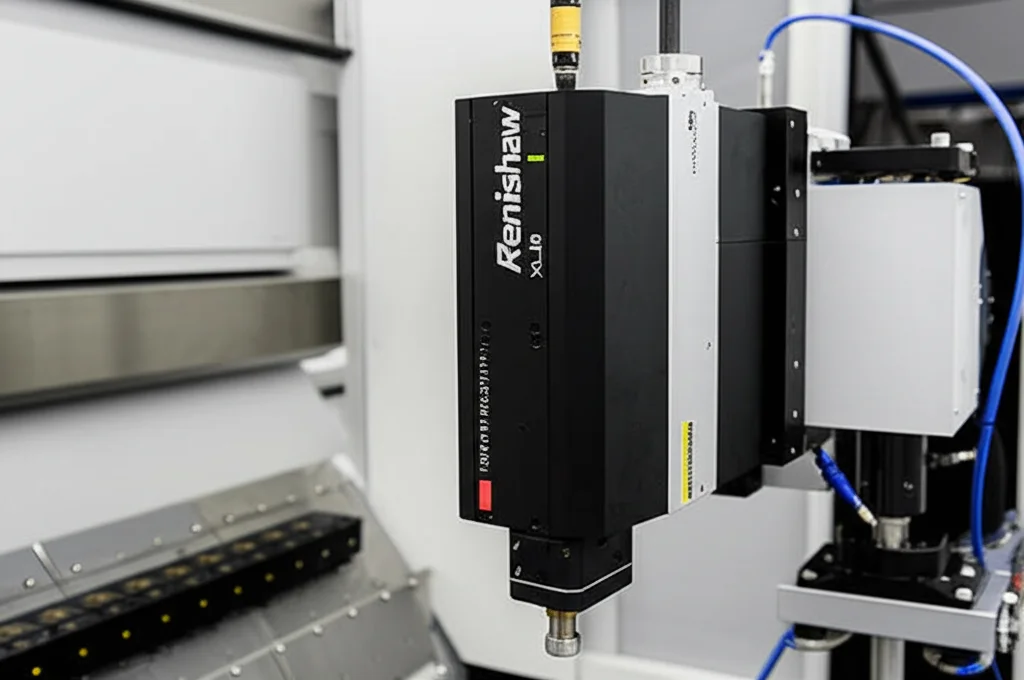

Ovviamente, le belle idee vanno testate. Hanno messo alla prova il loro metodo su una fresatrice verticale a tre assi. Hanno misurato l’errore di posizionamento dell’asse Y con un interferometro laser (uno strumento precisissimo) e le temperature con sensori PT100 in vari punti, mentre la macchina lavorava e si scaldava.

Hanno costruito il loro modello “ibrido” (Polinomio + LSTM con punti selezionati) e lo hanno confrontato con due modelli più tradizionali: il semplice MLR e una rete neurale standard (Back Propagation – BP).

I risultati? Impressionanti!

• Accuratezza di Fitting: Il modello LSTM ha mostrato un’accuratezza nel “fittare” i dati sperimentali molto alta (R² vicino a 1, RMSE basso), simile a quella del modello BP e decisamente migliore del modello MLR.
• Robustezza e Previsione: Ma la vera vittoria è arrivata quando hanno testato la capacità dei modelli di prevedere l’errore in condizioni operative diverse da quelle usate per l’addestramento. Qui, il modello LSTM ha surclassato sia BP che MLR. Ha mantenuto un’accuratezza predittiva molto elevata (η del 99.11%), dimostrando di essere molto più robusto. Il modello BP, pur bravo nel fitting iniziale, ha perso più colpi nella previsione, e l’MLR ancora di più. Questo significa che l’approccio LSTM, combinato con la selezione intelligente dei punti, generalizza meglio e si adatta meglio alle variazioni.

Cosa ci Portiamo a Casa?

Questa ricerca ci dice cose importanti. Primo, che separare l’errore geometrico da quello termico e concentrarsi sulla pendenza è un’intuizione valida. Secondo, che usare criteri di selezione delle variabili per scegliere i punti di misura della temperatura è fondamentale per ottimizzare il modello senza sacrificare l’accuratezza, anzi, migliorando l’efficienza. Terzo, che le reti LSTM sono uno strumento potentissimo per modellare fenomeni complessi e dinamici come l’errore termico, offrendo una robustezza superiore rispetto ad altri metodi.

Certo, rimane una sfida: integrare modelli sofisticati come LSTM direttamente nei sistemi di controllo numerico (NC) delle macchine utensili per una compensazione in tempo reale non è banale. Ma la strada indicata è promettente. Stiamo affinando le armi nella lotta contro l’errore termico, e questo ci avvicina sempre di più a quella precisione chirurgica che fa la differenza nell’industria moderna. È un campo in continua evoluzione, e non vedo l’ora di scoprire i prossimi passi!

Fonte: Springer
