Rivelatori HPGe: Una Rivoluzione nell’Incapsulamento che Cambia Tutto!

Amici appassionati di scienza e tecnologia, oggi voglio parlarvi di una di quelle innovazioni che, pur sembrando di nicchia, hanno il potenziale per cambiare radicalmente il modo in cui facciamo ricerca in campi cruciali come la fisica nucleare, il monitoraggio ambientale e persino l’esplorazione spaziale. Sto parlando di una nuova tecnologia di incapsulamento per i rivelatori HPGe (Germanio ad Alta Purezza), strumenti incredibilmente sensibili e precisi che sono il cuore pulsante di molti esperimenti scientifici.

Ma prima di tuffarci nei dettagli di questa novità, facciamo un piccolo passo indietro. Cosa sono esattamente questi rivelatori HPGe e perché l’incapsulamento è così fondamentale?

Cosa sono i Rivelatori HPGe e Perché Hanno Bisogno di una “Corazza”?

I rivelatori HPGe sono famosi per la loro eccezionale risoluzione energetica e l’alta efficienza nel rilevare la radiazione gamma. Pensateli come degli “occhi” super potenti capaci di distinguere con precisione le diverse “sfumature” di questa radiazione. Per funzionare al meglio, però, hanno bisogno di condizioni operative molto particolari: devono essere raffreddati a temperature bassissime, circa 77 Kelvin (che equivalgono a -196 gradi Celsius!), per ridurre il rumore termico. Questo raffreddamento si ottiene tipicamente usando criostati a vuoto, che non solo mantengono il freddo ma proteggono anche le superfici sensibili dei rivelatori dalla contaminazione. In alternativa, possono operare in un’atmosfera inerte di gas ad altissima purezza.

Il problema è che questi gioielli della tecnologia sono estremamente delicati. La loro superficie, in particolare lo strato di passivazione, è vulnerabile all’umidità, agli sbalzi di temperatura e allo stress meccanico. Basta poco per degradare le loro prestazioni. Ecco perché l’incapsulamento gioca un ruolo critico: fornisce un alloggiamento protettivo che mantiene intatta la superficie del cristallo di germanio, prevenendo contaminazioni e danni. Non solo, in sistemi complessi multi-rivelatore, come il famoso EUROBALL Cluster, l’incapsulamento ha permesso di proteggere sette singoli rivelatori HPGe, facendoli funzionare come un unico sistema ultra-sensibile.

Il Vecchio Metodo: Saldature e Complicazioni

Finora, le tecniche di incapsulamento tradizionali, specialmente per i rivelatori segmentati (che sono ancora più complessi), avevano i loro limiti. Spesso si usavano capsule di alluminio sigillate ermeticamente tramite saldatura a fascio di elettroni. Efficace, sì, ma con svantaggi non da poco. Immaginate di dover riparare un rivelatore: con il vecchio metodo, la capsula protettiva doveva essere letteralmente distrutta per accedere al componente danneggiato. Un bello spreco di tempo e risorse! Inoltre, la procedura di saldatura poteva compromettere la precisione meccanica, riducendo l’accuratezza dell’allineamento e potenzialmente diminuendo le prestazioni generali del sistema.

Con la crescente richiesta di prestazioni e affidabilità sempre maggiori, era chiaro che servissero metodi di incapsulamento più efficienti. Ed è qui che entra in gioco la novità di cui voglio parlarvi.

L’Innovazione: Una Capsula Riutilizzabile e Geniale

Recentemente, è stata sviluppata una nuova tecnologia di incapsulamento che promette di superare questi ostacoli. Si tratta di un sistema basato su un recipiente o contenitore riutilizzabile. Le parti meccaniche principali, ovvero la capsula del rivelatore e il coperchio, sono connesse in modo ermetico al vuoto tramite una guarnizione metallica elastica. E qui sta il colpo di genio! Questa guarnizione funziona in un ampio intervallo di temperature, dall’azoto liquido (+77K) fino a +105°C, mantenendo un tasso di perdita inferiore a 10^-10 mbar·l/s. Questo garantisce una qualità del vuoto ultra-spinto (UHV) inferiore a 10^-7 mbar o una purezza del gas migliore di N5.0 (99.999%).

La cosa fantastica è che la capsula e il coperchio possono essere smontati manualmente, senza bisogno di lavorazioni meccaniche distruttive. Le parti meccaniche possono quindi essere riutilizzate mantenendo le prestazioni nell’intero range di temperatura e il basso tasso di perdita richiesto. E la notizia ancora migliore? I risultati ottenuti dimostrano che questa nuova tecnologia non altera in alcun modo le eccellenti proprietà dei rivelatori HPGe in termini di risoluzione energetica o altre caratteristiche essenziali.

Questa tecnologia non è limitata ai soli rivelatori HPGe, ma può essere adattata anche ad altri rivelatori a semiconduttore per la spettroscopia gamma ad alta risoluzione, che utilizzano diodi in silicio, tellururo di cadmio e zinco, arseniuro di gallio o tellururo di cadmio.

I rivelatori incapsulati ermeticamente sono stati sviluppati per costruire array compatti multi-rivelatore come EUROBALL, Miniball o l’Advanced Gamma Tracking Array (AGATA), ottimizzati per la massima efficienza di rilevamento e una grande copertura dell’angolo solido per esperimenti di spettroscopia gamma in fisica nucleare. Lo sviluppo dello spettrometro EUROBALL includeva proprio lo sviluppo dell’incapsulamento ermetico dei singoli cristalli HPGe per facilitare la produzione e la manutenzione di grandi cluster di rivelatori. Questa tecnologia era necessaria per non danneggiare la superficie intrinseca, molto sensibile e delicata, dei cristalli HPGe durante l’assemblaggio nel criostato o successivamente, durante possibili riparazioni. Problemi tipici che affliggono l’operatività affidabile dei cluster di rivelatori includono FET rotti, la necessità di ricottura per danni da radiazione neutronica e problemi con il vuoto protettivo.

Dentro la Nuova Tecnologia: Design e Prestazioni

Ma come funziona esattamente questa guarnizione metallo-elastica? Immaginate una molla elicoidale ricoperta da una lega di alluminio più morbida della flangia della capsula. Questo design offre una soluzione di sigillatura più affidabile e duratura. La molla fornisce una forza elastica costante che compensa l’espansione e la contrazione termica, assicurando che la tenuta rimanga integra senza deformazioni permanenti. L’involucro in lega di alluminio, essendo più morbido, previene danni alle delicate superfici della capsula e del coperchio, pur fornendo una tenuta ermetica robusta. Questo permette di installare e rimuovere la guarnizione ripetutamente senza usurare le superfici di tenuta, aumentando significativamente la vita utile e la praticità della capsula.

Questo è particolarmente vantaggioso per applicazioni che richiedono manutenzione o riparazioni frequenti. Pensate ai rivelatori AGATA, estremamente complessi con i loro 36 segmenti, che hanno aumentato significativamente la necessità di interventi di riparazione. La vecchia tecnica di saldatura rendeva ogni intervento un’operazione complessa e costosa. Con la nuova capsula riutilizzabile, invece, si può accedere ai componenti interni in modo controllato e replicabile.

Lo sviluppo ha dovuto affrontare sfide non indifferenti, come le costrizioni di spazio imposte dai criostati preesistenti, progettati per i vecchi sistemi con capsule saldate. Bisognava trovare spazio per un bordo, una scanalatura per la guarnizione e un numero sufficiente di viti robuste, il tutto in spazi ristrettissimi. Per i rivelatori Miniball, con un angolo di rastremazione di soli 8°, lo spazio era ancora più limitato, permettendo solo sei viti negli angoli del coperchio esagonale. Nonostante ciò, attraverso diverse iterazioni empiriche, le viti e la scanalatura della guarnizione sono state ottimizzate per soddisfare i requisiti di tenuta e compatibilità.

Test e Validazione: A Prova di Fuga (di Elio!)

Una delle caratteristiche più critiche è l’eccezionale tenuta, che assicura il mantenimento di un vuoto ultra-spinto per periodi prolungati e attraverso un ampio range di temperature. Per verificarlo, sono state usate diverse capsule prototipo (senza cristalli HPGe) per valutarne le proprietà del vuoto da 77 K fino a +105°C. Le capsule venivano riempite di elio a 800 mbar, sigillate e poi messe all’interno di un secondo recipiente a vuoto più grande, parte del sistema criostato del rivelatore. Sono stati effettuati numerosi cicli di raffreddamento e riscaldamento, monitorando eventuali perdite di elio con un rilevatore sensibilissimo (fino a 10^-10 mbar·l/s).

I risultati? Nessuna perdita rilevabile! Anche dopo numerosi cicli di stress termico, le capsule hanno dimostrato una tenuta al vuoto eccellente. Questo significa che il design è in grado di mantenere un vuoto ultra-spinto stabile e non è influenzato dalle sollecitazioni termiche indotte dalle variazioni di temperatura.

Dalla Teoria alla Pratica: AGATA e Miniball Mettono alla Prova la Novità

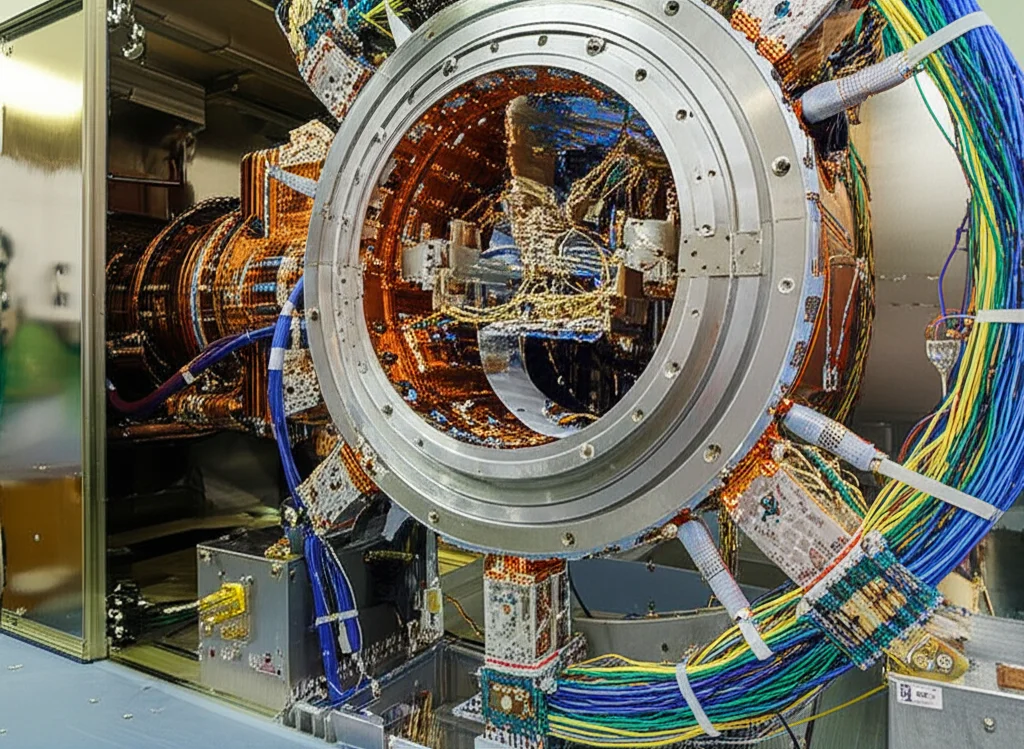

Dopo la fase di sviluppo, Mirion (il produttore) ha iniziato a costruire i primi rivelatori HPGe incapsulati con questa nuova tecnologia per lo spettrometro AGATA e, successivamente, per l’array Miniball. I rivelatori AGATA, con le loro tre diverse forme irregolari e 36 segmenti, sono particolarmente complessi. I rivelatori Miniball, pur avendo “solo” sei segmenti e una forma regolare, presentavano sfide dovute alle dimensioni ridotte all’estremità cilindrica e allo spazio limitato per la nuova guarnizione metallo-elastica.

Ad oggi, sono stati forniti da Mirion 40 rivelatori AGATA con la vecchia tecnica di incapsulamento e 30 con la nuova guarnizione metallo-elastica. Un confronto tra i due gruppi non mostra differenze significative nelle prestazioni: entrambi i tipi di rivelatori soddisfano perfettamente le specifiche per la risoluzione energetica. Anzi, in alcuni casi si osserva persino un leggero miglioramento dei valori medi di risoluzione energetica con la nuova tecnologia! Ad esempio, per i raggi gamma da 1.332 MeV (⁶⁰Co), la risoluzione energetica media di tutti i segmenti è passata da 2.057 keV (vecchia) a 2.004 keV (nuova), e quella del core da 2.241 keV a 2.133 keV. Sebbene questo miglioramento non possa essere attribuito esclusivamente alla nuova tecnica di sigillatura (potrebbero aver contribuito anche affinamenti nella produzione dei cristalli o nell’elettronica), è chiaro che la nuova tecnologia di incapsulamento è pienamente compatibile e non degrada le prestazioni.

Un altro vantaggio non da poco è che l’assemblaggio finale dei singoli rivelatori nei criostati è stato semplificato, poiché sono state eliminate le irregolarità causate dalla saldatura a fascio di elettroni.

Un Salto di Qualità per la Ricerca (e Non Solo!)

In conclusione, questo nuovo design di capsula soddisfa brillantemente i severi requisiti di tenuta al vuoto e stabilità in condizioni di temperatura variabili. Si tratta di un importante passo avanti nella tecnologia di incapsulamento per i rivelatori utilizzati nella ricerca fisica di base, consentendo un funzionamento stabile a lungo termine in condizioni sperimentali difficili. Per questa innovazione è stato anche concesso un brevetto.

Lo sviluppo di rivelatori al germanio incapsulati e sensibili alla posizione rappresenta una nuova qualità nella spettroscopia di raggi gamma ad alta risoluzione. Questa tecnologia ha migliorato considerevolmente l’affidabilità dei rivelatori al Ge e la loro capacità di ricottura dai danni da radiazione, tanto che da oltre 20 anni viene applicata in molte missioni spaziali con rivelatori HPGe. Inoltre, le telecamere Compton con rivelatori HPGe sensibili alla posizione hanno un interessante potenziale per applicazioni di imaging in medicina, smaltimento di scorie nucleari e sicurezza nazionale.

Insomma, una piccola innovazione meccanica con un grande impatto sulla nostra capacità di esplorare l’universo e migliorare la vita sulla Terra. Non è affascinante?
