MR-BIAS Si Aggiorna: Controllo Qualità Open-Source per la Risonanza Magnetica a Diffusione!

Ciao a tutti! Oggi voglio parlarvi di qualcosa che mi appassiona molto nel campo della risonanza magnetica (MRI): come possiamo fidarci dei numeri che otteniamo? Sembra una domanda banale, ma quando si tratta di diagnosi mediche o di grandi studi clinici, la precisione è tutto.

L’Importanza dei Numeri Affidabili in Risonanza Magnetica

Sapete, la risonanza magnetica è uno strumento diagnostico potentissimo. Spesso, i radiologi la interpretano in modo qualitativo, guardando le sfumature di grigio nelle immagini. Ma c’è un potenziale enorme nella risonanza magnetica quantitativa (qMRI). Immaginate di poter misurare numericamente un parametro, come il coefficiente di diffusione apparente (ADC), e dire con certezza se un tessuto è sano o se c’è qualcosa che non va, magari un tumore in fase iniziale. L’ADC, ad esempio, è legato alla “densità” cellulare e può cambiare prima ancora che un tumore cambi forma o dimensione! Fantastico, no?

Per fare questo, però, abbiamo bisogno che le misurazioni siano accurate, ripetibili e riproducibili su scanner diversi, in ospedali diversi, magari anche a distanza di tempo sulla stessa persona. Solo così possiamo confrontare i dati, fare studi su larga scala e capire davvero come cambiano i tessuti nel tempo o in risposta a una terapia.

Il Ruolo Cruciale dei “Fantocci” (Phantoms)

Come facciamo a essere sicuri che i nostri scanner e le nostre sequenze qMRI funzionino a dovere? Usiamo degli oggetti speciali chiamati phantoms (o fantocci, se preferite). Sono come dei “pazienti artificiali” con proprietà fisiche note e stabili. Li infiliamo nello scanner e misuriamo i parametri qMRI (come l’ADC per la diffusione, o i tempi di rilassamento T1 e T2 per la rlassometria). Se i valori misurati corrispondono a quelli noti del phantom, siamo sulla buona strada!

I phantoms sono essenziali per:

• Validare tecnicamente le metodiche qMRI.
• Capire l’incertezza delle nostre misurazioni.
• Standardizzare i protocolli di imaging negli studi multi-centrici (dove partecipano tanti ospedali diversi).
• Assicurare la qualità (Quality Assurance – QA) nel tempo, verificando che lo scanner non “derivi”.
• Sviluppare e confrontare nuove sequenze qMRI.

Esistono phantoms specifici per la diffusione (come il famoso phantom isotropo sviluppato da NIST, NCI e RSNA) e per la rlassometria (come il System Phantom di NIST/ISMRM o l’Eurospin Phantom).

La Sfida del Software di Analisi

Ok, abbiamo le immagini del nostro phantom. E ora? Serve un software per analizzarle, estrarre i dati dalle giuste regioni (le famose Regioni di Interesse – ROI) e calcolare i parametri qMRI. Qui le cose si complicano un po’. Esistono soluzioni commerciali, spesso automatizzate, ma anche soluzioni open-source. Quelle semi-automatizzate, dove l’utente deve disegnare manualmente le ROI, possono introdurre variabilità: persone diverse potrebbero posizionare le ROI in modo leggermente differente, influenzando i risultati.

Inoltre, avere un unico strumento open-source capace di analizzare sia dati di rlassometria sia dati di diffusione sarebbe un bel vantaggio per la comunità scientifica, permettendo magari di esplorare modelli di diffusione meno comuni o sequenze innovative.

Ecco MR-BIAS: La Nostra Soluzione Open-Source Potenziata!

Ed è qui che entro in gioco io, o meglio, il progetto su cui abbiamo lavorato! Abbiamo preso un software open-source che avevamo già sviluppato e validato per l’analisi dei phantoms di rlassometria, chiamato Magnetic Resonance BIomarker Assessment Software (MR-BIAS), e lo abbiamo potenziato. L’obiettivo? Renderlo capace di analizzare automaticamente anche i dati dei phantoms di diffusione, in particolare per calcolare l’ADC.

MR-BIAS è scritto in Python (linguaggio molto diffuso nella ricerca) e usa librerie ben note per l’analisi delle immagini. È pensato per essere estensibile, e infatti aggiungere il supporto per la diffusione è stato relativamente semplice. La cosa bella è che è completamente automatico: smista le immagini, rileva le ROI da solo (addio variabilità manuale!), applica il modello matematico (in questo caso, un modello mono-esponenziale per l’ADC) e genera un report dettagliato. Trovate tutto su GitHub (http://github.com/JamesCKorte/mrbias), con tanto di tutorial per iniziare!

La Prova del Nove: Validazione su Dati Reali

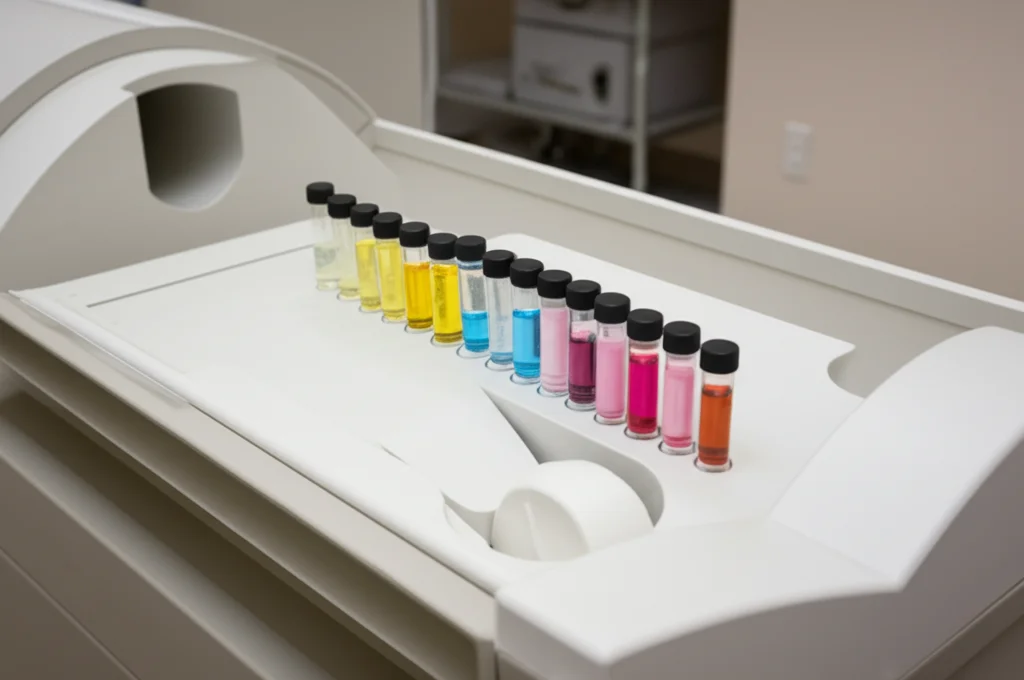

Ma un software è utile solo se funziona bene e dà risultati affidabili. Come abbiamo fatto a validare il nostro MR-BIAS aggiornato? Abbiamo preso i dati di due studi già pubblicati che usavano phantoms di diffusione NIST/NCI/RSNA (quelli con diverse concentrazioni di polivinilpirrolidone – PVP – per simulare diverse diffusività, raffreddati a 0°C come da protocollo QIBA):

1. Studio Single-Site: Dati raccolti su un unico scanner 3T Siemens per 12 mesi. Perfetto per validare l’accuratezza dell’ADC calcolato da MR-BIAS e per studiare l’impatto della dimensione e posizione delle ROI.
2. Studio Multi-Centro/Multi-Vendor: Un set di dati molto più complesso, con immagini da 14 istituti diversi, scanner a 1.5T e 3.0T di produttori differenti (Siemens, Philips, GE), usando sia un protocollo standardizzato (benchmark) sia protocolli specifici di ogni sito. Una vera sfida per testare la robustezza dell’analisi automatica!

Abbiamo confrontato i valori di ADC calcolati da MR-BIAS con quelli riportati negli studi originali, ottenuti con i loro script personalizzati (in Python e MATLAB). Abbiamo usato test statistici specifici (i test TOST – Two One-Sided Test) per vedere se i nostri risultati fossero “statisticamente equivalenti” a quelli originali, definendo delle soglie di tolleranza molto strette.

Cosa Abbiamo Scoperto? Funziona!

I risultati sono stati davvero incoraggianti!

• Equivalenza Statistica: Gli ADC calcolati da MR-BIAS sono risultati statisticamente equivalenti a quelli degli studi originali, con tolleranze molto basse (parliamo di pochi µm²/s!). Questo vale sia per lo studio single-site che per quello multi-centro (sia protocollo benchmark che specifici).
• Importanza delle ROI: Abbiamo confermato che dove e quanto grande si sceglie la ROI fa la differenza. Abbiamo confrontato tre approcci:
  • ROI Manuali: Cercando di replicare esattamente le ROI degli studi originali. Qui l’equivalenza era massima (tolleranze bassissime).
  • ROI Ottimali: ROI cilindriche centrali (10mm diametro, 10mm altezza) rilevate automaticamente da MR-BIAS. Questa dimensione è stata scelta analizzando la variazione spaziale dell’ADC all’interno dei vial del phantom: al centro la misura è più stabile, mentre verso i bordi varia di più (probabilmente per effetti legati ai gradienti dello scanner). Anche con queste ROI automatiche, l’equivalenza era ottima (tolleranze leggermente maggiori, ma comunque molto buone: ±6-7 µm²/s).
  • ROI “Whole Vial”: ROI grandi che coprivano quasi tutto il vial (solo nello studio single-site). Qui le tolleranze per l’equivalenza erano un po’ più alte (±8 µm²/s), perché includevamo anche le zone periferiche meno stabili.
• Metriche di Qualità (QIBA): Usando le ROI manuali o quelle ottimali automatiche, MR-BIAS ha prodotto metriche di qualità (come ripetibilità e riproducibilità) conformi ai criteri QIBA e comparabili a quelle degli studi originali. Con le ROI “whole vial”, invece, alcune metriche non rientravano nei limiti, sottolineando ancora l’importanza di scegliere bene la ROI.
• Analisi Spaziale: MR-BIAS permette anche di analizzare come l’ADC varia all’interno di ogni vial. Abbiamo visto variazioni sia radiali che lungo l’asse del cilindretto (direzione Z dello scanner), probabilmente dovute a non-linearità dei gradienti (GNL). Questa è una funzione utile per studiare e magari correggere questi effetti.
• ADC “Inline” vs. Stimato: Abbiamo notato una piccola differenza tra l’ADC calcolato direttamente dallo scanner (“inline”) e quello stimato da MR-BIAS usando i dati grezzi (DW-MRI). Probabilmente lo scanner usa valori di b (il fattore di pesatura della diffusione) più precisi di quelli nominali scritti nei metadati DICOM. Questo suggerisce che è utile poter analizzare entrambi i tipi di mappe ADC.

Perché MR-BIAS è Importante?

Insomma, abbiamo dimostrato che MR-BIAS, nella sua versione aggiornata, è uno strumento affidabile e automatico per l’analisi dei phantoms di diffusione. Questo è un passo avanti notevole per diverse ragioni:

• Standardizzazione: Offre un metodo consistente per analizzare i dati di QA, riducendo la variabilità introdotta da software diversi o da procedure manuali.
• Efficienza: L’automazione fa risparmiare un sacco di tempo rispetto al posizionamento manuale delle ROI.
• Accessibilità: Essendo open-source, è gratuito e accessibile a tutta la comunità di ricerca. Chiunque può usarlo, contribuire a migliorarlo o adattarlo alle proprie esigenze.
• Versatilità: Ora gestisce sia rlassometria che diffusione, coprendo due delle tecniche qMRI più importanti.
• Supporto agli Studi Multi-Centrici: La sua validazione su dati multi-vendor e multi-protocollo lo rende ideale per garantire la qualità e confrontare i dati in studi clinici su larga scala.

Guardando al Futuro

Certo, c’è sempre spazio per migliorare! Stiamo pensando di aggiungere il supporto per formati DICOM più avanzati (Enhanced DICOM), per nuovi tipi di phantoms (come quelli con termometri MR integrati per misure a temperatura ambiente), e magari estendere l’analisi ad altri modelli di diffusione. La validazione per altri phantoms, come l’Eurospin, usando dati pubblici disponibili, è un’altra possibilità interessante.

La cosa bella dell’open-source è proprio questa: è un progetto vivo, che può crescere grazie ai contributi della comunità.

Quindi, se vi occupate di risonanza magnetica quantitativa e avete bisogno di uno strumento robusto e automatico per il controllo qualità con phantoms, date un’occhiata a MR-BIAS! È lì, pronto per essere usato e, perché no, migliorato insieme.

Fonte: Springer
