Stampare il Futuro nello Spazio: Ecco MiniFix, il Sistema Rivoluzionario per la Biologia Spaziale

Un Salto nel Vuoto: Perché Studiare la Vita Lontano dalla Terra?

Avete mai pensato a come si comportano le cellule, i tessuti, persino piccoli organismi, quando li togliamo dalla rassicurante attrazione terrestre? L’influenza della gravità sulla vita è qualcosa di così fondamentale, così costante durante l’evoluzione, che studiarne l’assenza, o quasi, in microgravità ci apre finestre incredibili sulla biologia stessa. Capire come la vita si adatta lassù, nello spazio, non è solo affascinante, ma può avere ricadute pazzesche qui sulla Terra, magari aiutandoci a comprendere meglio malattie come il cancro o a sviluppare nuove terapie.

Certo, possiamo provare a simulare la microgravità qui, con macchine come i clinostati, ma diciamocelo, non è la stessa cosa. Per avere dati veri, dobbiamo andare lassù: voli parabolici, torri di caduta, razzi sonda, la Stazione Spaziale Internazionale (ISS)… ogni passo ci porta più vicini a capire. E per farlo, abbiamo bisogno di strumenti affidabili.

La Sfida: “Fermare il Tempo” per i Campioni Biologici

Uno dei problemi cruciali è: come studiamo esattamente cosa succede a livello cellulare e molecolare in un preciso momento del volo spaziale? Che sia dopo l’accelerazione pazzesca del lancio (ipergravità) o durante quei preziosi minuti di microgravità offerti da un razzo sonda? La risposta è la fissazione chimica. In pratica, dobbiamo “congelare” lo stato biologico del campione in quell’istante preciso, per poterlo analizzare con calma una volta tornati a terra. Senza una fissazione affidabile, rischiamo di perdere informazioni preziose o di misurare effetti che non sono dovuti alla microgravità.

Ecco MiniFix: L’Innovazione Stampata in 3D

Ed è qui che entro in gioco io, o meglio, il sistema che abbiamo sviluppato: MiniFix. È un sistema di fissaggio biologico basato su siringhe (lo chiamiamo SBBFS – Syringe-Based Biological Fixation System), ma con una marcia in più: è quasi interamente stampato in 3D! Immaginate un piccolo laboratorio automatizzato, compatto, robusto e incredibilmente versatile, guidato da motori passo-passo e progettato specificamente per funzionare alla grande anche nelle condizioni estreme di un volo spaziale, come quelli a bordo dei razzi sonda MAPHEUS del Centro Aerospaziale Tedesco (DLR).

Perché la stampa 3D? Beh, i vantaggi sono enormi:

• Modularità e Personalizzazione: Possiamo adattare MiniFix a un’infinità di esperimenti diversi, da organismi semplici a colture di tessuti complessi. Serve una modifica? La progettiamo e la stampiamo in tempi record!
• Velocità ed Economia: Dimenticate i lunghi tempi e i costi della manifattura tradizionale. Con la stampa 3D, passiamo dall’idea al prototipo funzionante molto più rapidamente e a costi contenuti.
• Materiali Innovativi: Abbiamo iniziato con materiali comuni come il PLA e il PETG, ma siamo arrivati a usare il GreenTEC Pro, un materiale eccezionale, resistente al calore, rigido, biodegradabile al 100% (secondo DIN EN ISO 14,855) e persino approvato per uso alimentare (FDA). Pensate: abbiamo mandato nello spazio la prima struttura sperimentale biologicamente compostabile su un razzo sonda!

Come Funziona MiniFix? Semplice ed Efficace

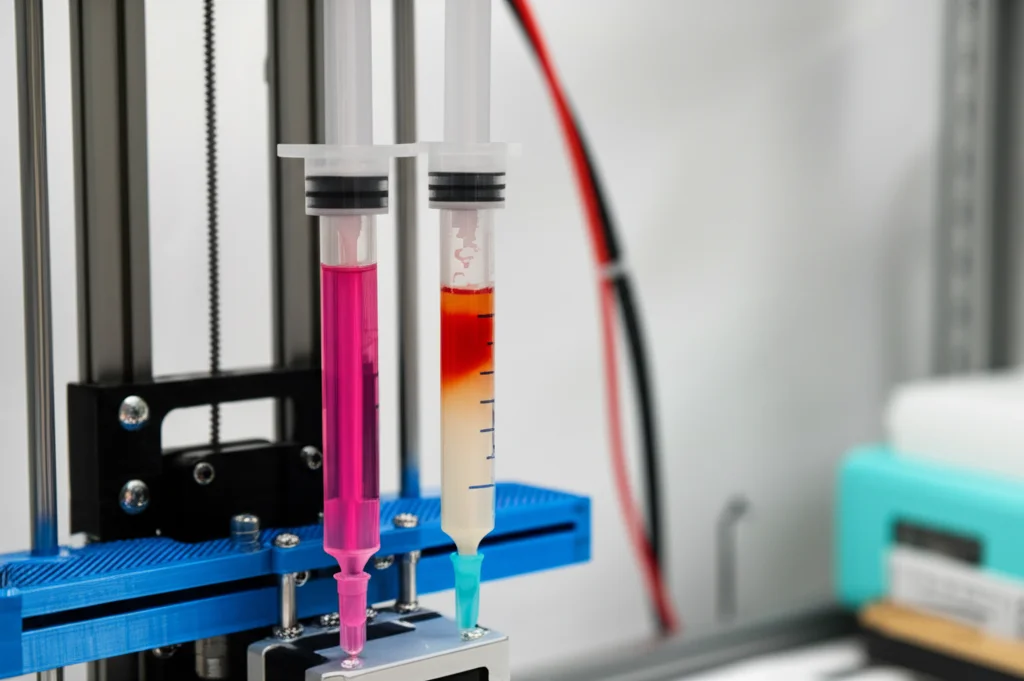

Il cuore di MiniFix è un sistema a doppia siringa. Usiamo normali siringhe da 5 ml con attacco Luer Lock® (quello a vite, per capirci) per garantire tenuta stagna. In una siringa mettiamo il fissativo chimico, nell’altra il nostro campione biologico (spesso in sospensione). Le colleghiamo con un tubicino. Come evitiamo che si mescolino prima del tempo? O lasciamo una piccola bolla d’aria nel tubo, che fa da barriera fisica e cuscinetto, oppure sigilliamo la siringa del campione con un tappino di grasso siliconico biocompatibile. Al momento giusto, il sistema spinge il pistone della siringa del fissativo.

Il movimento è preciso e controllato da due motori passo-passo NEMA11 con attuatori lineari. Questi motori, piccoli ma potenti, muovono la slitta che spinge il pistone della siringa inferiore. Il fissativo viene spinto nel tubicino, supera l’eventuale barriera d’aria o sposta il tappo di silicone, ed entra nella siringa superiore, mescolandosi col campione e fissandolo. Tutto questo avviene in circa 14 secondi, con un flusso di 0.4 ml/s. La pressione viene automaticamente bilanciata dal movimento del pistone superiore, che arretra man mano che il liquido entra. Niente sovrapressioni, niente perdite.

Il bello è che possiamo regolare facilmente i volumi relativi di campione e fissativo, a seconda dell’esperimento. E possiamo caricare i campioni in vari modi, anche quelli un po’ più grandi come gli organoidi, smontando temporaneamente lo stantuffo in ambiente sterile.

Un Cervello Elettronico e un Cuore Caldo (Riciclato!)

A gestire tutto c’è un microcontrollore. Abbiamo usato l’Arduino Nano Every® nelle prime missioni e poi un più potente Teensy 4.1® per gestire più dati. Essendo piattaforme open-source, possiamo riprogrammare facilmente velocità, volumi, tempi di fissazione… massima flessibilità! C’è anche un piccolo display OLED che ci mostra i parametri vitali in tempo reale: stato del volo, temperatura, pressione, voltaggio. Utilissimo per i test a terra.

Ma una delle chicche di MiniFix è il sistema di gestione termica. Invece di usare resistenze dedicate (che consumano energia e aggiungono peso), sfruttiamo il calore di scarto prodotto dai motori passo-passo! Un piccolo controller modula la corrente ai motori per mantenere la temperatura interna stabile (fino a 40°C se serve), ottimizzando i consumi. Geniale, no? In un ambiente come lo spazio, dove ogni watt e ogni grammo contano, fa una differenza enorme.

Ovviamente, monitoriamo tutto: sensori di temperatura (DS18B20) e un sensore di pressione barometrica (BMP390) registrano le condizioni ambientali durante tutto il volo. I dati vengono salvati su una scheda SD per l’analisi post-missione.

Testato sul Campo: Quattro Voli, Successo Pieno!

MiniFix non è solo un bel progetto sulla carta. Ha volato con successo ben cinque volte a bordo dei razzi MAPHEUS (MAPHEUS-09 nel 2022, MAPHEUS-12 nel 2022, MAPHEUS-14 nel 2024 e MAPHEUS-15 nel 2024)! In ogni missione ha dimostrato di essere affidabile, preciso e termicamente stabile, anche nelle condizioni più toste.

Pensate che durante il lancio e il rientro, la struttura stampata in 3D (che sia PLA, PETG o GreenTEC Pro) ha resistito ad accelerazioni superiori a 20 g e a vibrazioni intense senza battere ciglio. Abbiamo fatto test di vibrazione molto severi a terra, seguendo standard militari e della NASA, e MiniFix li ha superati brillantemente. Nessun danno, nessuna delaminazione degli strati di stampa, nessun segno di usura dopo il volo.

Il meccanismo di attuazione ha sempre funzionato alla perfezione, fissando campioni diversi (da piante ad animali) esattamente nei momenti previsti: alla fine della fase di ipergravità (per avere un controllo) e alla fine della fase di microgravità (prima che gli effetti del rientro potessero “sporcare” i risultati). Il sistema di gestione termica si è rivelato super efficiente: nella missione MAPHEUS-15, con un setpoint di 22°C, ha mantenuto una media di 21.98°C con oscillazioni minime (±0.12°C), consumando pochissima energia (4.6 Wh). Anche l’isolamento passivo offerto dalla struttura stampata in 3D con camere d’aria interne ha fatto egregiamente il suo lavoro.

Abbiamo integrato MiniFix in diversi moduli del razzo (un modulo RADAX dedicato, lo Shared Module di SSC, il modulo MOSAIC), dimostrando la sua capacità di “dialogare” con altri esperimenti e con i sistemi di controllo della missione. Tutto ha funzionato senza intoppi, dalla sincronizzazione alla registrazione dei dati.

Adattabilità: La Nostra Arma Segreta

Una delle cose più entusiasmanti di MiniFix è la sua incredibile adattabilità. Essendo stampato in 3D, possiamo modificarlo e migliorarlo continuamente. Un esempio? Per un esperimento con delle piante sulla missione MAPHEUS-15, serviva una fonte di luce. Detto, fatto! Abbiamo integrato facilmente l’illuminazione nel design esistente. Questa capacità di adattamento rapido, unita all’affidabilità dimostrata, rende MiniFix uno strumento potentissimo.

Possiamo usarlo per una vastissima gamma di sistemi biologici, aprendo le porte a studi di biologia molecolare sempre più complessi nello spazio. Certo, qui vi ho parlato soprattutto degli aspetti ingegneristici; i risultati biologici dettagliati arriveranno in pubblicazioni dedicate.

Il Futuro è Aperto (e Stampabile!)

Siamo soddisfatti? Assolutamente sì. Ma ci sono sempre margini di miglioramento. Potremmo aggiungere altri sensori (umidità, accelerometri), migliorare la comunicazione wireless per un controllo in tempo reale, o adattare il sistema per altri compiti di manipolazione liquidi nello spazio, come la dispensazione automatica di reagenti. Questo aprirebbe le porte non solo alla biologia, ma anche alla scienza dei materiali o alla ricerca farmaceutica in microgravità.

Un aspetto importante per il futuro, soprattutto pensando ai voli con equipaggio umano, è la sicurezza e il contenimento dei liquidi. MiniFix standard ha un singolo livello di contenimento, che diventa doppio se usiamo il suo contenitore pressurizzato dedicato. Per soddisfare i requisiti più stringenti delle missioni umane (che di solito richiedono un triplo contenimento), potremmo integrare un ulteriore involucro di sicurezza. Stiamo anche valutando l’integrazione di valvole di non ritorno o solenoidi per un controllo ancora più fine del flusso, anche se finora il sistema con l’air gap si è dimostrato sufficientemente robusto.

In conclusione, MiniFix rappresenta un nuovo modo di pensare l’hardware sperimentale per lo spazio: flessibile, economico, affidabile e veloce da realizzare grazie alla stampa 3D. È una piattaforma che sta già dando risultati concreti e che promette di essere protagonista in molte future avventure scientifiche tra le stelle. Stiamo letteralmente stampando il futuro della ricerca biologica spaziale!

Fonte: Springer
