Metamateriali Double Negative: Energia dall’Etere per Rivoluzionare il Domani

Ciao a tutti! Oggi voglio parlarvi di qualcosa che mi appassiona tantissimo e che potrebbe davvero cambiare le carte in tavola nel mondo dell’energia: i metamateriali e la loro incredibile capacità di “catturare” energia direttamente dall’ambiente. Immaginate un mondo dove piccoli dispositivi, sensori, o persino i nostri gadget indossabili non abbiano più bisogno di batterie tradizionali, ma si alimentino con le onde elettromagnetiche che ci circondano. Sembra fantascienza, vero? Eppure, ci stiamo lavorando sodo!

La Sfida Energetica del 5G e Oltre

Viviamo in un’era iperconnessa. Il 5G sta trasformando le comunicazioni, abilitando città intelligenti, veicoli autonomi, telemedicina avanzata… un’infinità di meraviglie tecnologiche. Ma c’è un “ma”: tutta questa tecnologia ha una fame crescente di energia. Le reti 5G, con le loro alte frequenze e la necessità di infrastrutture dense (pensate a tante piccole antenne ovunque), consumano parecchio. E poi c’è l’Internet of Things (IoT): miliardi di piccoli dispositivi connessi che hanno bisogno di energia per funzionare, spesso in luoghi difficili da raggiungere per cambiare una batteria. Come possiamo alimentare tutto questo in modo sostenibile?

Qui entra in gioco l’Energy Harvesting (EH), ovvero la raccolta di energia dall’ambiente. Una delle fonti più promettenti è proprio l’energia delle onde a radiofrequenza (RF) e microonde emesse dalle reti di comunicazione come il 5G. L’idea è semplice: invece di lasciar “disperdere” queste onde, perché non raccoglierle e trasformarle in energia utile? Questo non solo ridurrebbe la dipendenza dalle fonti tradizionali, ma renderebbe le reti più “verdi” e allungherebbe la vita dei dispositivi, rendendoli potenzialmente autonomi.

La Nostra Arma Segreta: Un Metamateriale Innovativo

Le soluzioni attuali per l’EH spesso si scontrano con limiti importanti: dimensioni ingombranti, bande di frequenza operative troppo strette (raccolgono energia solo a frequenze molto specifiche) e un’efficienza non proprio stellare. Ecco perché abbiamo deciso di esplorare una strada affascinante: quella dei metamateriali (MM).

Cosa sono? Immaginateli come materiali artificiali, progettati a livello microscopico per interagire con le onde elettromagnetiche in modi impossibili per i materiali naturali. La nostra idea è stata quella di creare un metamateriale compatto e super efficiente, specificamente pensato per l’energy harvesting.

Il cuore del nostro progetto è una struttura davvero particolare: abbiamo combinato risonatori concentrici circolari e rettangolari, realizzati in rame ricotto. La vera “magia” sta negli intagli (gap) inclinati a 45 gradi che abbiamo inserito in questi risonatori. Questi piccoli dettagli sono cruciali perché migliorano l’accoppiamento e l’interazione con le onde elettromagnetiche. Il tutto è montato su un substrato speciale (Rogers RT 5880) con uno strato di rame sul retro. Perché il rame dietro? Semplice: massimizza l’assorbimento delle onde e minimizza le perdite, riflettendo le onde che potrebbero passare attraverso, dandogli una seconda chance di essere assorbite.

Ma la caratteristica più intrigante del nostro metamateriale è la sua proprietà “double negative” (DNG). Significa che, a certe frequenze, ha sia permittività elettrica che permeabilità magnetica negative. Questo porta a un indice di rifrazione negativo, qualcosa che in natura non esiste! Questa proprietà DNG fa sì che le onde elettromagnetiche si propaghino in modo non convenzionale all’interno del materiale, migliorando drasticamente l’assorbimento delle onde e, di conseguenza, le prestazioni di energy harvesting.

Il nostro design mostra queste fantastiche proprietà DNG a due frequenze specifiche: 4.4 GHz e 5.7 GHz, entrambe rilevanti nello spettro delle comunicazioni wireless (rientrano nella banda media del 5G). E non è tutto: a queste frequenze, l’assorbimento delle onde è quasi perfetto!

Dalla Teoria alla Pratica: Simulazioni e Prove sul Campo

Ovviamente, non ci siamo fermati al design sulla carta. Abbiamo usato potenti software di simulazione (come CST Microwave Studio) per modellare e ottimizzare ogni dettaglio: la forma dei risonatori, la posizione degli intagli, lo spessore del substrato, persino l’inserimento di piccole resistenze per “accordare” la risposta. Le simulazioni ci hanno dato risultati entusiasmanti, prevedendo un assorbimento vicino al 100% alle nostre frequenze target (99.12% a 4.4 GHz e 99.98% a 5.7 GHz).

Abbiamo anche simulato un array 3×3 di queste celle unitarie, perché nella pratica spesso si usano “pannelli” composti da più elementi. I risultati hanno confermato che l’efficienza rimane altissima anche in configurazione array, raggiungendo un’efficienza di energy harvesting (EH-E) simulata del 97% a 4.4 GHz e del 98% a 5.7 GHz. Questo significa che quasi tutta l’energia assorbita viene effettivamente “raccolta”. Abbiamo analizzato dove finisce l’energia assorbita: la stragrande maggioranza (circa il 95%) viene dissipata proprio nelle resistenze che abbiamo inserito strategicamente, pronte per essere convertite in energia utile. Le analisi delle correnti superficiali e dei campi elettrici e magnetici hanno confermato che il materiale “risuona” fortemente a queste frequenze, localizzando l’energia proprio dove serve.

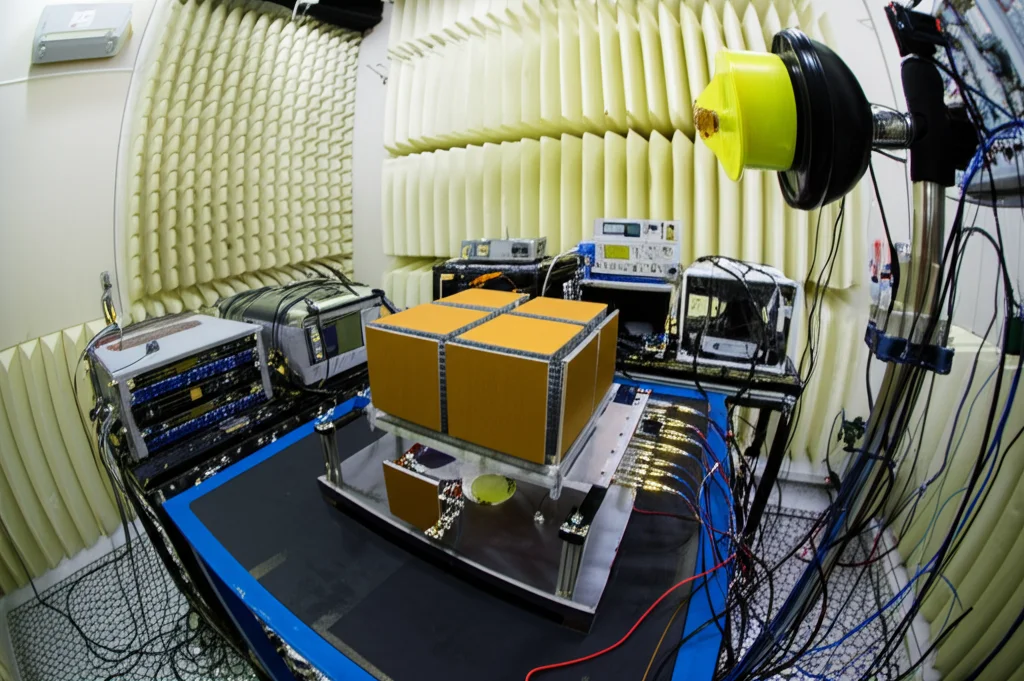

Ma la prova del nove è sempre l’esperimento reale. Abbiamo quindi fabbricato i prototipi della nostra cella unitaria e dell’array 3×3. Abbiamo testato la cella singola con un Analizzatore di Rete Vettoriale (VNA), confermando le frequenze di risonanza previste dalle simulazioni. Poi, siamo andati in una camera anecoica (una stanza speciale che assorbe le onde radio, per misure super precise) per testare l’efficienza di energy harvesting dell’array 3×3.

I risultati? Fantastici! Le misure sperimentali hanno mostrato un’efficienza di energy harvesting del 91% a 4.4 GHz e del 94% a 5.7 GHz. C’è una piccola differenza rispetto alle simulazioni (97-98%), ma è del tutto normale e spiegabile con le inevitabili piccole imperfezioni di fabbricazione, le perdite nei cavi di misura e le caratteristiche della camera stessa. La correlazione tra simulazioni e misure è comunque fortissima e conferma la validità e l’affidabilità del nostro design. Un altro punto di forza? Il nostro metamateriale funziona bene indipendentemente dalla polarizzazione dell’onda incidente e mantiene buone prestazioni anche quando le onde arrivano con angoli obliqui (fino a circa 45°), caratteristiche fondamentali per applicazioni reali dove le onde arrivano da tutte le direzioni.

Un Futuro Alimentato dalle Onde: Le Applicazioni

Allora, a cosa serve tutto questo? Le potenzialità sono enormi!

• IoT e Reti di Sensori Wireless (WSN): Immaginate sensori ambientali, industriali o agricoli che si autoalimentano, senza bisogno di cambiare batterie per anni.
• Dispositivi Indossabili e Impiantabili: Monitoraggio continuo della salute senza la preoccupazione della ricarica, specialmente per dispositivi medici impiantati.
• Reti 5G e 6G Sostenibili: Contribuire ad alimentare parte dell’infrastruttura di rete, rendendola più efficiente ed ecologica.
• Difesa e Stealth: Le elevate capacità di assorbimento sono ideali per applicazioni radar e di “invisibilità” elettromagnetica.
• Aerospazio: Fornire energia a satelliti o droni (UAV) sfruttando le onde ambientali.

In conclusione, abbiamo progettato, simulato e validato sperimentalmente un metamateriale DNG compatto e dual-band con prestazioni davvero notevoli per l’energy harvesting. Siamo riusciti a ottenere un ottimo equilibrio tra dimensioni ridotte ed efficienza elevata, superando molti dei limiti attuali. La capacità di operare su due bande di frequenza e le proprietà DNG aprono scenari entusiasmanti per manipolare le onde elettromagnetiche e raccogliere energia in modo efficiente. Certo, la strada è ancora lunga per vedere questa tecnologia diffusa ovunque, ma i risultati sono incredibilmente promettenti e ci spingono a continuare la ricerca in questo campo affascinante!

Fonte: Springer
