Acciai e Saldature: Il Mistero delle Cricche da Rinvenimento Svelato!
Ciao a tutti, appassionati di metallurgia e dintorni! Oggi voglio portarvi con me in un viaggio affascinante (e un po’ insidioso) nel mondo degli acciai speciali, quelli che devono resistere a condizioni estreme. Parliamo degli acciai Cr-Mo-V, bestioni di resistenza usati per recipienti a pressione con pareti spesse, tipo quelli che si trovano nell’industria petrolchimica. Immaginatevi hydrocracker o impianti di desolforazione: lì dentro, temperature e pressioni sono da capogiro!
La Sfida della Saldatura e il Fantasma delle Cricche

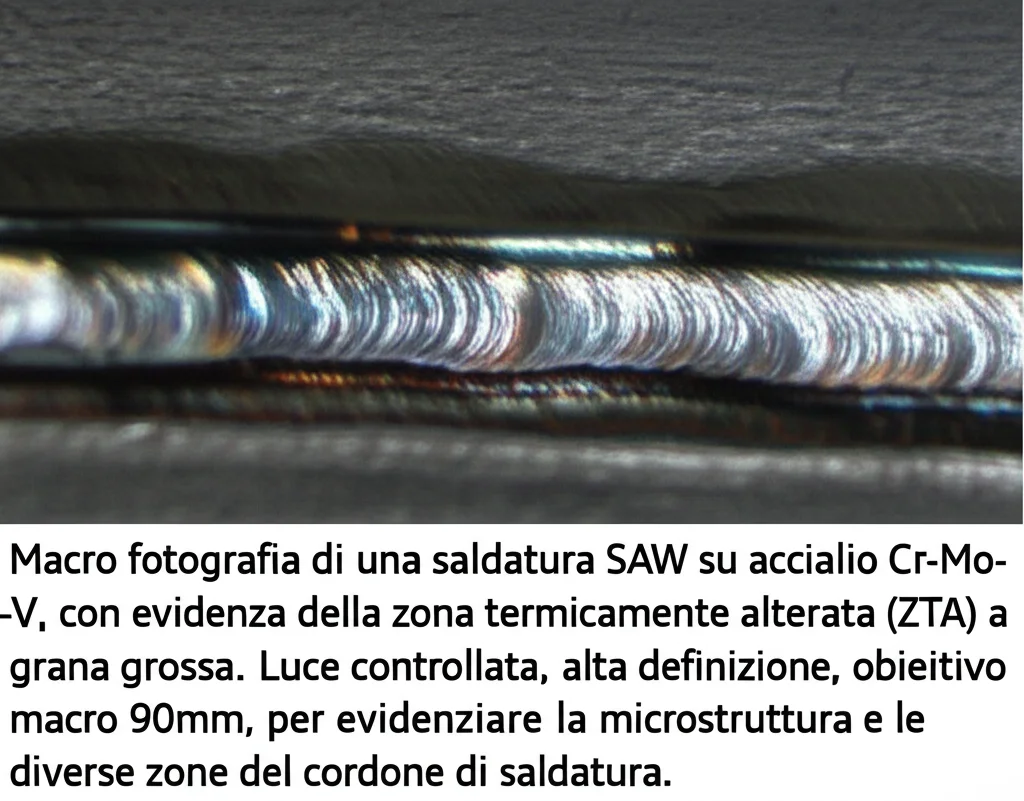

Per unire queste piastre spesse, si usa spesso la saldatura ad arco sommerso (SAW), una tecnica super efficiente. Ma c’è un “ma”, grosso come una casa. Dopo la saldatura, è d’obbligo un trattamento termico post-saldatura (il famoso PWHT). Questo serve a ridare tenacità al giunto e a ridurre le tensioni residue. Bello, no? Peccato che, se non fatto a regola d’arte, possa spuntare un ospite indesiderato: la cricca da rinvenimento (Stress Relief Cracking o SRC). Un vero incubo per chi lavora con questi materiali!
Le linee guida attuali per il PWHT, che specificano velocità di riscaldamento e tempi di mantenimento a una certa temperatura, derivano da un mix di esperienza pratica e test su saldature che si restringono liberamente. Ma cosa succede quando la saldatura è “vincolata”, cioè non può restringersi come vorrebbe? È quello che abbiamo voluto indagare.
Il Nostro Esperimento: Mettere sotto Stress l’Acciaio
Nel nostro studio, ci siamo concentrati proprio sull’effetto combinato della velocità di riscaldamento del PWHT in condizioni di ritiro libero rispetto a quelle di ritiro vincolato. Abbiamo preso delle piastre di acciaio 13CrMoV9-10 spesse 25 mm e le abbiamo saldate. Alcune potevano “respirare” liberamente durante il PWHT, altre erano bloccate, simulando la rigidità di un componente reale. Abbiamo variato le velocità di riscaldamento e le temperature massime raggiunte durante il trattamento.
Per non farci mancare nulla, abbiamo usato l’analisi dell’emissione acustica (AE) in situ. Immaginatevela come delle “orecchie bioniche” capaci di sentire le cricche mentre si formano e propagano durante il PWHT. Poi, via di misurazioni di durezza, prove di resilienza Charpy (per vedere quanto è “tosto” il materiale) e analisi della microstruttura per capire cosa diavolo stesse succedendo a livello microscopico.
Risultati a Sorpresa: Non è (Solo) Colpa della Velocità di Riscaldamento
E qui viene il bello. I risultati ci hanno un po’ spiazzato. Sembra che l’influenza della velocità di riscaldamento non sia direttamente collegabile alla formazione delle SRC. Piuttosto, la microstruttura iniziale della saldatura, prima del PWHT, gioca un ruolo molto più cruciale. In particolare, parliamo della durezza elevatissima nella zona termicamente alterata a grana grossa (la famigerata CGHAZ), specialmente quella degli ultimi cordoni depositati nello strato superficiale della saldatura.
Abbiamo avuto un caso emblematico: una SRC è comparsa, in modo quasi casuale e inaspettato, in un solo campione, e proprio con una velocità di riscaldamento comunemente usata nella pratica industriale (circa 100 K/h). Questo ci ha fatto riflettere.
Il punto è che l’effetto aggiuntivo di un vincolo esterno al ritiro deve essere preso seriamente in considerazione. Questo vincolo genera carichi meccanici crescenti durante la saldatura, carichi che normalmente non rientrano nelle simulazioni standard. Quindi, per ridurre la probabilità di SRC durante il PWHT, sembra imperativo diminuire l’apporto termico durante la saldatura e limitare il più possibile il vincolo strutturale al ritiro del giunto saldato.
Fattori in Gioco: Un Puzzle Complesso
La formazione di SRC è un fenomeno davvero poliedrico, influenzato da fattori specifici del componente, termici e metallurgici. Sappiamo che un apporto termico di saldatura elevato spesso porta a maggiori tensioni residue. Anche il preriscaldo e la temperatura tra le passate hanno il loro peso. Limitare le tensioni residue è una strategia empiricamente valida, ad esempio con trattamenti termici di distensione intermedi durante la saldatura. Tuttavia, a volte non basta a spiegare la comparsa sporadica e casuale di queste cricche.
L’apporto termico influenza la microstruttura della saldatura, come la CGHAZ. Il successivo PWHT modifica ulteriormente questa microstruttura, in particolare la precipitazione dei carburi. Le SRC si sviluppano durante il PWHT a causa della formazione e crescita di carburi, ad esempio sui bordi dei grani austenitici precedenti, portando a un leggero aumento della durezza o a un raddolcimento ritardato, accompagnato da una diminuzione della tenacità. Questo può aumentare la suscettibilità della CGHAZ alle SRC. Ecco perché, nelle saldature multipass, gli ultimi cordoni sono le zone più critiche.
Si è tentato di riassumere gli elementi che contribuiscono alla SRC con vari fattori (Bruscato, J-factor, K-factor), ma da soli non bastano. Spesso, la durezza dipendente dalla temperatura è vista come un valore “facile da ottenere” per caratterizzare la sensibilità alla SRC.
Il Ruolo del Vincolo Esterno
Oltre alle inevitabili tensioni residue locali, la suscettibilità alla SRC dipende direttamente dai carichi meccanici locali durante la saldatura. Qui entra in gioco il cosiddetto ritiro impedito dovuto a vincoli esterni. Una struttura saldata rigida (come un componente a parete spessa) genera ulteriori forze/tensioni di reazione globali, specifiche del componente e indotte strutturalmente, e momenti flettenti che si sovrappongono alle tensioni residue locali. Se ci mettete anche la saldatura multistrato, si arriva a una distribuzione di tensioni multiassiale che può essere difficile da valutare.
Per i nostri test, abbiamo usato una struttura imponente, un impianto di prova da 2 MN, per simulare condizioni di bloccaggio realistiche per strutture a parete spessa, coinvolgendo direttamente i processi di saldatura e PWHT. Questo ci ha permesso di applicare e misurare le forze di reazione che si sviluppano.
Analisi Dettagliate: Durezza e Microstruttura
Abbiamo mappato la durezza (con la tecnica UCI, misurando HV0.5) su intere sezioni di saldatura. Questo ci ha permesso di identificare con precisione le zone CGHAZ dell’ultimo strato di saldatura, quelle più critiche.
Cosa abbiamo visto?
- Per una velocità di riscaldamento costante e una temperatura massima di PWHT (interrotta a 600 °C), un apporto termico di saldatura “Q” più elevato ha portato a una durezza mediamente moderata, ma con picchi locali di durezza significativamente più alti nella CGHAZ. Questo sottolinea l’importanza dei cambiamenti locali di durezza.
- Per un apporto termico costante e una temperatura massima di 600 °C, la durezza media è aumentata rispetto alla condizione “as-welded” (AW, cioè come saldato), indipendentemente dalla velocità di riscaldamento.
- Nelle condizioni di vincolo esterno (ER), la durezza è diminuita rispetto alla condizione AW, ma qui la temperatura massima del PWHT era di 500 °C. Questo suggerisce che l’effetto combinato di PWHT e vincolo deve essere distinto più precisamente: la velocità di riscaldamento “Φ” ha un effetto meno pronunciato rispetto all’effetto significativo della temperatura massima (500 °C vs 600 °C) sulla durezza.
In sintesi, l’apporto termico di saldatura “Q” ha avuto un impatto sostanziale sulla durezza della CGHAZ, seguito dal comportamento individuale a una data temperatura durante il riscaldamento del PWHT. La velocità di riscaldamento “Φ” ha mostrato un effetto insignificante.
Abbiamo anche esaminato la microstruttura con microscopia elettronica a trasmissione a scansione (STEM) su campioni CGHAZ simulati fisicamente. Non abbiamo osservato differenze distinguibili nella microstruttura della CGHAZ (che era bainitico-martensitica con alta densità di carburi) tra le diverse velocità di riscaldamento, anche con un carico uniassiale applicato per simulare il vincolo esterno. Le differenze nella concentrazione dei precipitati erano molto localizzate e non direttamente osservabili.
Resilienza e Ascolto delle Cricche
Le prove di resilienza Charpy, eseguite a -30 °C su campioni prelevati dalla CGHAZ in condizione di ritiro libero (FS), non hanno mostrato un effetto significativo né della velocità di riscaldamento “Φ” né della temperatura finale del PWHT “Tmax” (ricordiamo, interrotta prima dei 705°C standard) sull’energia di impatto. C’è stata una diminuzione significativa rispetto alla condizione AW e tra la condizione AW + DHT (trattamento di deidrogenazione) e i campioni ulteriormente sottoposti a PWHT. Questo mette in discussione l’assunto che l’effetto della velocità di riscaldamento sia esclusivamente legato alla suscettibilità alla SRC.
L’analisi dell’emissione acustica (AE) sui campioni in condizione ER è stata illuminante.
- Per un elevato apporto termico di saldatura (Q= 45 kJ/cm), si è osservato un aumento del numero di eventi sonori registrati per entrambe le velocità di riscaldamento.
- Questo comportamento non si è riscontrato per apporti termici inferiori.
- In generale, l’AE ha confermato che effetti sonori significativi si verificano tipicamente dopo il superamento dei 300 °C. Di conseguenza, l’innesco di potenziali SRC avverrebbe ben prima della temperatura di mantenimento del PWHT di 705 °C.
Nonostante i segnali AE, i test non distruttivi (visivo, particelle magnetiche, radiografico) non hanno rivelato SRC macroscopiche nella maggior parte dei campioni ER, anche dopo l’analisi metallografica delle zone “sospette”. L’ipotesi iniziale di un effetto pronunciato della velocità di riscaldamento “Φ” sulla suscettibilità alla SRC non ha quindi trovato conferma diretta.
L’Unica Cricca: Un Caso da Manuale
Tuttavia, una SRC è stata identificata esclusivamente durante un esperimento comparativo che incorporava parametri di saldatura e PWHT standard industriali (Q = 35 kJ/cm, DHT comune, e PWHT a Φ = 85 K/h e temperatura di mantenimento di 705 °C), e soprattutto, sotto vincolo esterno. L’AE ha registrato chiaramente la formazione della SRC. L’analisi della sezione ha mostrato che l’innesco della cricca era molto probabilmente nella CGHAZ o in prossimità della linea di fusione dei cordoni di saldatura dell’ultimo strato. Questo è coerente con altre osservazioni, ma nel nostro caso è avvenuto in condizioni di pratica industriale più il vincolo. Interessante notare che l’innesco è avvenuto durante il riscaldamento, ben sotto i 705°C, mentre la propagazione è continuata durante il mantenimento.
Conclusioni: Cosa Abbiamo Imparato?
Alla fine della fiera, cosa ci portiamo a casa da questa lunga indagine?
- Non siamo riusciti a identificare in modo inequivocabile un’influenza pronunciata della velocità di riscaldamento (tra 33.3 e 300 K/h) sulla durezza della CGHAZ dell’ultimo strato di saldatura, né un effetto combinato chiaro del vincolo esterno e del PWHT sulla durezza stessa.
- La durezza della CGHAZ aumenta leggermente dalla condizione AW fino a 500°C e 600°C, e questo è legato all’effetto combinato della temperatura massima del trattamento e dell’apporto termico di saldatura “Q”.
- L’effetto ipotizzato della velocità di riscaldamento sulla suscettibilità alla SRC non può essere collegato né a un cambiamento visibile della microstruttura (risultati STEM) né a una variazione dei valori di tenacità (risultati Charpy), almeno per le temperature massime da noi testate (inferiori a 705°C).
- Le misurazioni di durezza sono utili come fattore di valutazione di accompagnamento per la suscettibilità alla SRC degli acciai 13CrMoV9-10 saldati SAW, ma non come criterio autonomo.
- L’analisi AE suggerisce che eventuali cricche si formano già durante il riscaldamento verso la temperatura finale del PWHT.
- Dato che la SRC è comparsa solo una volta, esclusivamente per il set di parametri di saldatura e PWHT applicati industrialmente e solo in caso di vincolo esterno, si presume che la SRC sia innescata da una combinazione di effetti divergenti.
Crediamo che la combinazione fatale sia: (1) un vincolo al ritiro aggiuntivo (come in posizioni molto rigide del componente), (2) una microstruttura critica per le cricche (come la CGHAZ dell’ultimo strato di saldatura), e (3) effetti di intaglio causati dagli angoli del cordone di saldatura dello strato superiore.
Quindi, per ridurre il rischio di SRC durante il PWHT, la nostra dritta è: ridurre l’apporto termico di saldatura “Q” e, se possibile, limitare il vincolo al ritiro indotto strutturalmente. La velocità di riscaldamento, da sola, non sembra essere la chiave di volta. È un puzzle complesso, e ogni pezzo conta!
Spero che questo “tuffo” nel mondo delle saldature vi sia piaciuto. È un campo dove c’è sempre da imparare e dove la ricerca non si ferma mai!
Fonte: Springer
