Ponti Senza Sobbalzi? La Scommessa (Vinta!) del Cemento Flessibile R-ECC!
Ciao a tutti! Oggi voglio parlarvi di una cosa che forse non notate spesso, ma che può fare una bella differenza quando viaggiate in auto: i giunti sui ponti. Avete presente quei piccoli “sobbalzi” che sentite passando dal manto stradale all’impalcato del ponte? Ecco, quelli sono dovuti ai giunti di dilatazione, necessari per gestire i movimenti della struttura, ma diciamocelo, non sono il massimo per il comfort e richiedono parecchia manutenzione.

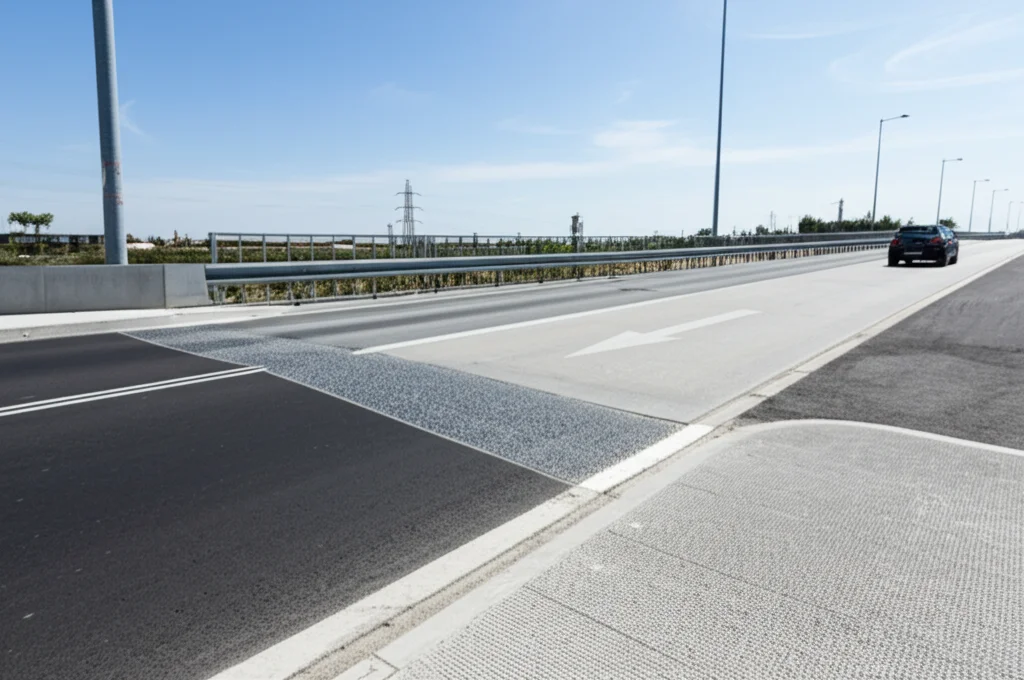

E se vi dicessi che stiamo lavorando a ponti completamente *senza* giunti, i cosiddetti Fully Jointless Bridges (FJBs)? L’idea è fantastica: una superficie continua, liscia, che collega strada e ponte senza interruzioni. Sembra un sogno, vero?
La Sfida: Collegare Strada e Ponte in Modo Fluido
Il punto critico è proprio la zona di collegamento, la “link slab”. Qui le sollecitazioni sono tante: il ponte si muove, si espande e si contrae con le stagioni, e sopra ci passano camion e auto. Serve un materiale speciale, capace di assorbire queste deformazioni senza rompersi catastroficamente.
In passato, abbiamo esplorato l’uso degli Engineered Cementitious Composites (ECC), una sorta di calcestruzzo super-flessibile e resistente, capace di formare tante micro-fessure invece di una grande crepa. Funzionava bene, ma c’era un “piccolo” problema: il costo. Gli ECC tradizionali usano sabbia silicea molto fine e costosa.
L’Innovazione: Arriva l’R-ECC, Resistente ed Economico
Qui entra in gioco la mia passione per la ricerca e l’innovazione! Abbiamo pensato: e se sostituissimo la sabbia silicea con normale sabbia di fiume e aggiungessimo della gomma riciclata (crumb rubber)? Nasce così l’R-ECC (Rubberized Engineered Cementitious Composites). I primi test sono stati incoraggianti: questo nuovo materiale ha dimostrato un’ottima capacità di assorbire le deformazioni longitudinali dovute agli sbalzi termici, proprio quello che serve per i nostri ponti senza giunti. E il costo? Nettamente inferiore!
Ma, come in ogni ricerca seria, sorgono nuove domande. L’R-ECC, pur avendo una migliore capacità di flettersi (bending ability) rispetto all’ECC classico, ha una resistenza a compressione leggermente inferiore. Inoltre, a causa delle variazioni di temperatura stagionali, sulla superficie di queste lastre in R-ECC si formano inevitabilmente delle micro-fessure. La domanda cruciale è diventata: queste lastre micro-fessurate sono ancora abbastanza resistenti e durevoli da sopportare il peso e l’impatto del traffico veicolare? Era ora di mettere alla prova l’R-ECC in condizioni realistiche!
Il Test della Verità: L’R-ECC Sotto Carico
Per capirlo, abbiamo costruito un modello in laboratorio: una lastra di R-ECC lunga 5 metri, larga mezzo metro e spessa 15 cm, appoggiata su strati di base simili a quelli stradali (ghiaia stabilizzata a cemento e ghiaia normale). Abbiamo persino inserito uno strato sottile di asfalto emulsionato per simulare lo scorrimento tra la lastra e la base.

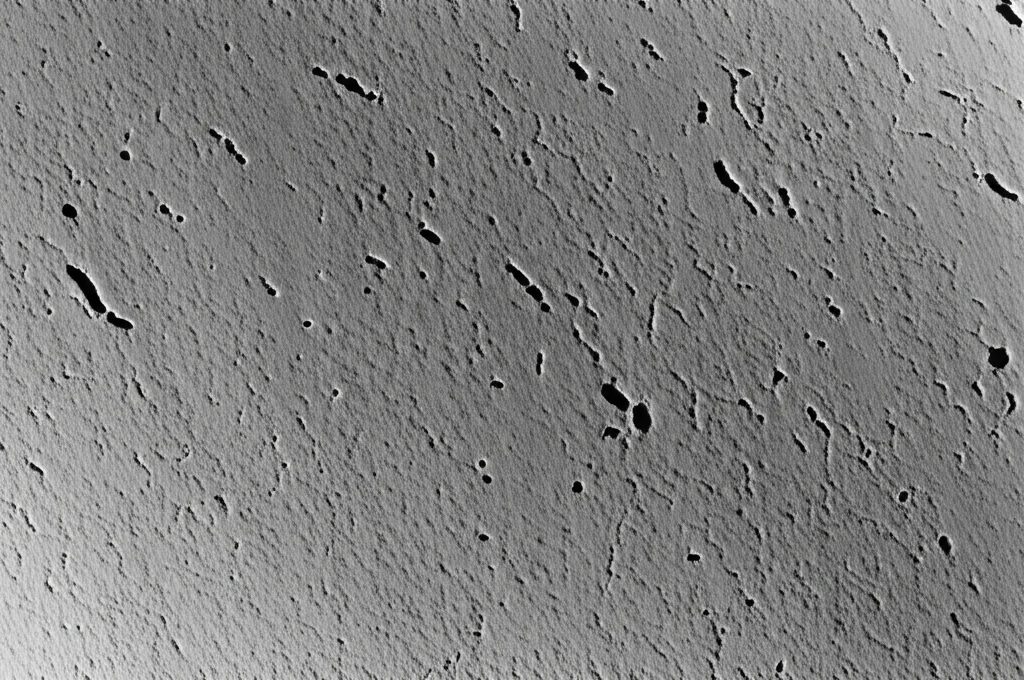

Prima del test di carico vero e proprio, abbiamo “stressato” la lastra con cicli di trazione/compressione per simulare l’effetto delle stagioni e indurre quelle famose micro-fessure. Abbiamo osservato che le crepe più grandi (ma parliamo comunque di dimensioni microscopiche!) si concentravano vicino all’estremità dove applicavamo la trazione.
Poi, abbiamo simulato il passaggio di un camion pesante. Come? Utilizzando delle piastre d’acciaio circolari (con diametro calcolato per rappresentare l’area di contatto di una ruota standard, circa 21.3 cm) e applicando un carico verticale fino a 100 kN (equivalente a un assale standard BZZ-100 cinese). Abbiamo posizionato le piastre in un punto critico, vicino alle micro-fessure preesistenti, e misurato tutto con estrema precisione usando comparatori digitali.
Risultati Sorprendenti: Resistenza e Controllo delle Fessure
Ebbene, i risultati sono stati fantastici! Durante l’applicazione del carico, la larghezza massima delle micro-fessure è aumentata leggermente, raggiungendo un massimo di 90 micrometri (µm) – stiamo parlando di meno di un decimo di millimetro! Ma la cosa ancora più importante è che, una volta rimosso il carico, la larghezza si è ridotta a 85 µm. Questo ci dice che l’R-ECC micro-fessurato ha una capacità eccezionale di controllare le fessure e mantiene la sua integrità strutturale.
Abbiamo anche misurato la “rebound deflection”, cioè quanto la lastra “rimbalza” indietro dopo essere stata caricata. È un parametro fondamentale per valutare la resistenza della pavimentazione. Il valore misurato nel punto centrale tra le due piastre di carico è stato di 0.235 mm. Confrontando questo dato con i limiti normativi (calcolati in 0.345 mm per questo tipo di struttura), abbiamo avuto la conferma: la nostra lastra in R-ECC micro-fessurata soddisfa pienamente i requisiti di resistenza!
Ottimizzazione: Trovare il Design Perfetto (e Conveniente)
Avere la prova che funziona è grandioso, ma nel mondo reale dell’ingegneria dobbiamo anche pensare all’efficienza e ai costi. Quanto deve essere spessa questa lastra? Quanto deve essere “rigida” la fondazione sottostante per garantire le migliori prestazioni senza spendere una fortuna?

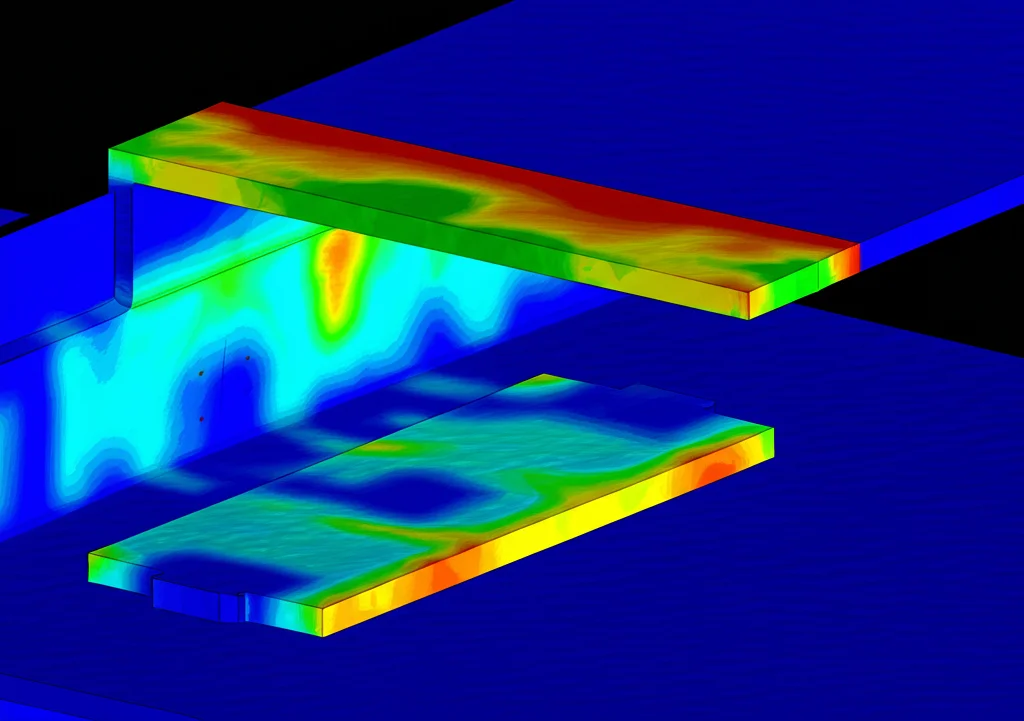

Per rispondere a queste domande, siamo passati alla simulazione al computer, usando l’analisi agli elementi finiti (FEA). Abbiamo creato un modello digitale della nostra lastra, calibrato sui risultati sperimentali, e abbiamo iniziato a “giocare” con i parametri.
Abbiamo simulato lastre con spessori diversi (da 100 mm a 200 mm) e fondazioni con diversa rigidezza (espressa come modulo elastico equivalente, da 200 MPa a 1200 MPa). Come previsto, aumentando lo spessore della lastra o la rigidezza della fondazione, le sollecitazioni interne e il “danno” da trazione nel materiale diminuivano. Ma aumentare lo spessore o migliorare la fondazione significa anche aumentare i costi di costruzione.
Gli Indici ‘Ct’ e ‘Ce’: Bilanciare Prestazioni e Costi
Per trovare il compromesso ideale, abbiamo introdotto due indici di valutazione che ho chiamato ‘Ct’ (per lo spessore) e ‘Ce’ (per la fondazione). In pratica, questi indici mettono in relazione il miglioramento delle prestazioni (riduzione dello stress/danno) con l’incremento del costo (o del modulo elastico, che è legato al costo della fondazione). Un valore più alto di ‘Ct’ o ‘Ce’ significa che stiamo ottenendo un grande miglioramento delle prestazioni per un aumento relativamente piccolo del costo o della rigidezza.
Analizzando i risultati, abbiamo visto che:
- Per lo spessore, l’indice ‘Ct’ relativo al danno da trazione raggiungeva il massimo passando da 150 mm a 180 mm. Aumentare ulteriormente lo spessore portava benefici minori in rapporto al costo aggiuntivo.
- Per la fondazione, l’indice ‘Ce’ mostrava che i benefici maggiori si ottenevano fino a un modulo elastico di 800 MPa. Aumentare ulteriormente la rigidezza non portava miglioramenti proporzionali.
Conclusioni e Prospettive Future: Verso Ponti Migliori
Quindi, tirando le somme di questo affascinante percorso di ricerca:
- Le lastre di collegamento ponte-strada in R-ECC, anche se sviluppano micro-fessure dovute alle temperature, hanno dimostrato un’eccellente capacità di controllo delle fessure e una resistenza più che adeguata a sopportare i carichi veicolari. La deformazione misurata è ben al di sotto dei limiti accettabili.
- Grazie alle simulazioni e all’introduzione degli indici ‘Ct’ e ‘Ce’, abbiamo identificato un design ottimale che bilancia prestazioni e costi: uno spessore della lastra di 180 mm e un modulo elastico equivalente della fondazione di 800 MPa.
Questo lavoro apre la strada all’applicazione pratica dell’R-ECC per costruire ponti senza giunti più confortevoli, durevoli ed economici. Certo, la ricerca non si ferma qui! Prossimamente studieremo il comportamento dinamico sotto carico, l’effetto di cedimenti differenziali e la qualità dell’ancoraggio. Ma la strada intrapresa è promettente e sono entusiasta all’idea di contribuire a rendere le nostre infrastrutture sempre migliori!
