Ingranaggi a Spina di Pesce con Anima Elastica: La Mia Esplorazione nel Cuore delle Vibrazioni!

Ciao a tutti, appassionati di meccanica e innovazione! Oggi voglio portarvi con me in un viaggio affascinante nel mondo degli ingranaggi, ma non quelli classici e rigidi che tutti conosciamo. Parleremo di una tecnologia che, secondo me, ha il potenziale per rivoluzionare il modo in cui pensiamo alla trasmissione di potenza, specialmente in contesti super esigenti come elicotteri di nuova generazione e navi: gli ingranaggi a spina di pesce con anima elastica.

Vi siete mai chiesti come facciano macchinari così complessi a gestire potenze enormi senza andare in mille pezzi o vibrare come un budino? Beh, non è affatto semplice, e uno dei grattacapi principali è proprio il bilanciamento del carico dinamico. Immaginate di avere più “strade” (o rami di potenza) che portano energia a un meccanismo. Se queste strade non sono perfettamente sincronizzate a causa di microscopiche imperfezioni di fabbricazione, errori di montaggio o semplicemente per come lavorano gli ingranaggi, una strada si sovraccarica mentre le altre “si riposano”. Un bel problema, vero?

Il Nocciolo della Questione: Sovraccarico e Affidabilità

Questo fenomeno, che potremmo definire “sovraccarico del canale singolo”, ha due conseguenze principali, entrambe poco simpatiche. Primo, per evitare rotture, i progettisti sono costretti a sovradimensionare tutto, il che significa più peso. E in campo aeronautico o navale, ogni chilo in più è un nemico da combattere. Secondo, lo stress concentrato su pochi punti accelera l’usura e il rischio di guasti, riducendo drasticamente l’affidabilità del sistema. Non proprio l’ideale se sei a migliaia di metri d’altezza o in mezzo all’oceano!

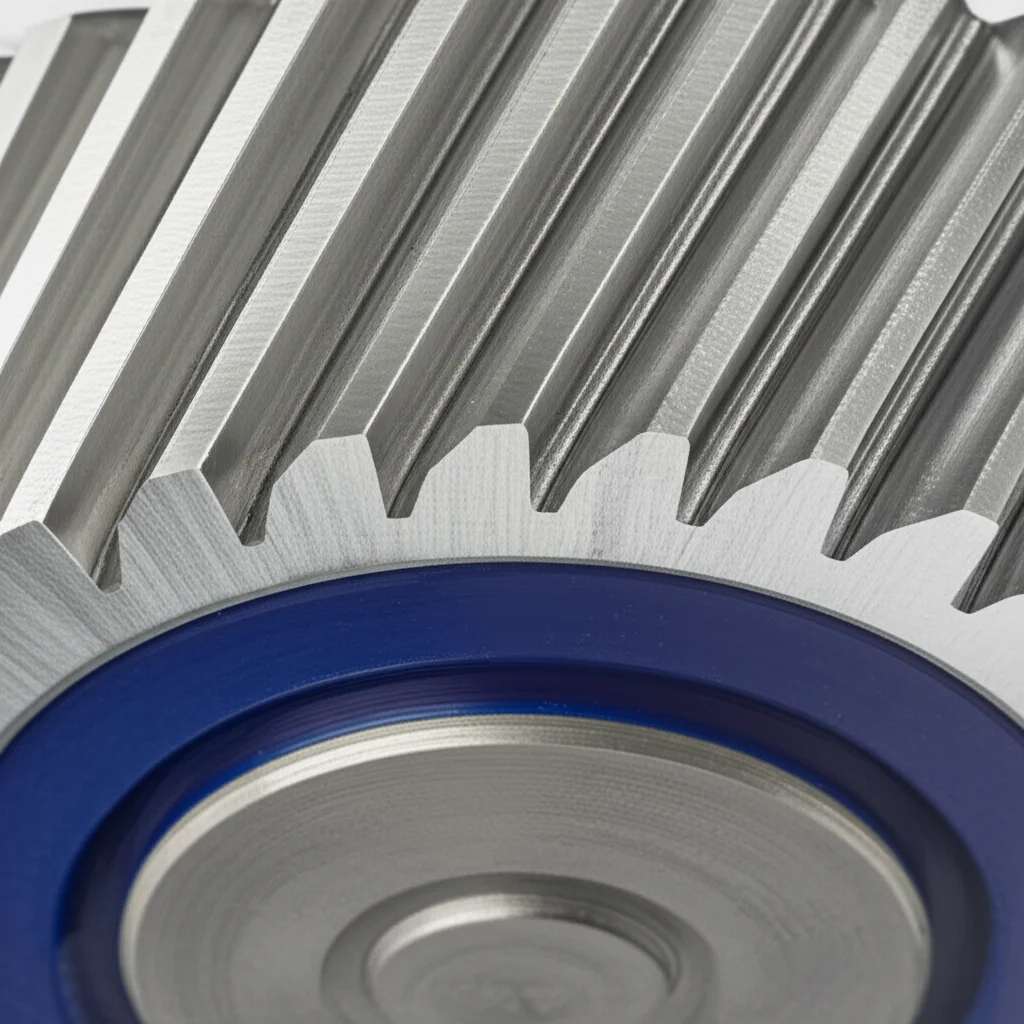

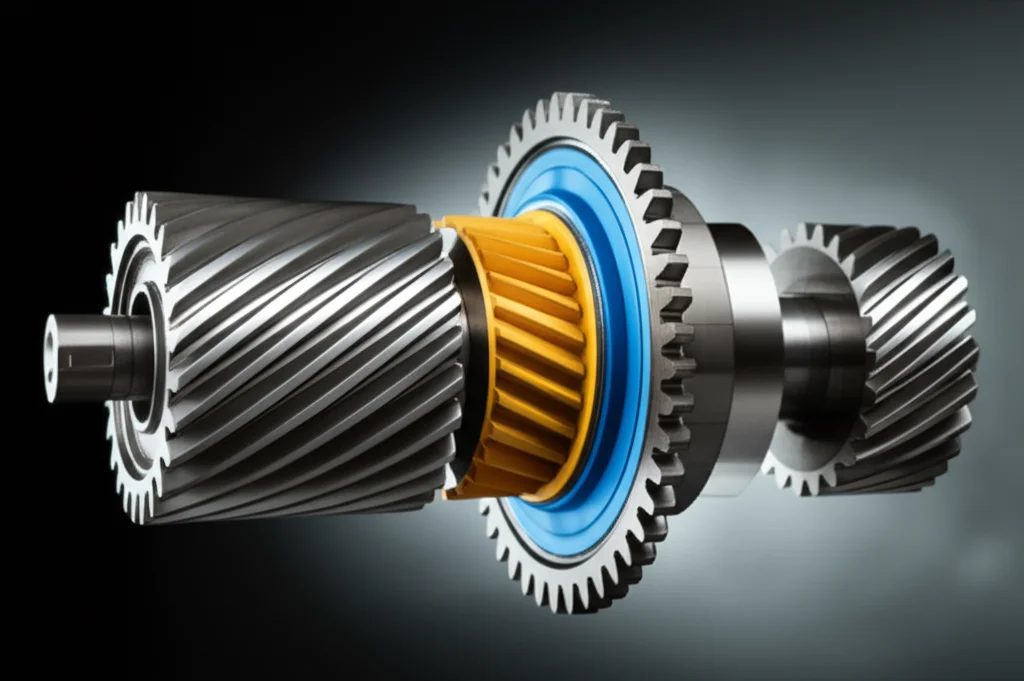

Ed è qui che entrano in gioco i nostri eroi: gli ingranaggi con anima elastica. L’idea di base è tanto semplice quanto geniale: inserire un elemento flessibile, un’anima appunto, all’interno dell’ingranaggio. Questa anima, grazie alla sua deformabilità elastica, permette un adattamento dinamico del carico. Quando un ingranaggio è sotto sforzo, l’anima elastica si deforma leggermente, aiutando a ridistribuire la coppia tra i vari rami di trasmissione e smorzando le fastidiose deviazioni di carico. Non solo: le caratteristiche di smorzamento di questa struttura flessibile assorbono l’energia delle vibrazioni ad alta frequenza, riducendo il rumore. Pensate a quanto sia cruciale per la furtività di una nave!

Quindi, usare ingranaggi con anima elastica nei riduttori principali degli elicotteri o nei sistemi di trasmissione parallela delle navi significa puntare a un triplice obiettivo: sincronizzazione della potenza, alleggerimento strutturale e ottimizzazione delle vibrazioni. Mica male, eh?

La Mia Indagine: Materiali Elastici a Confronto

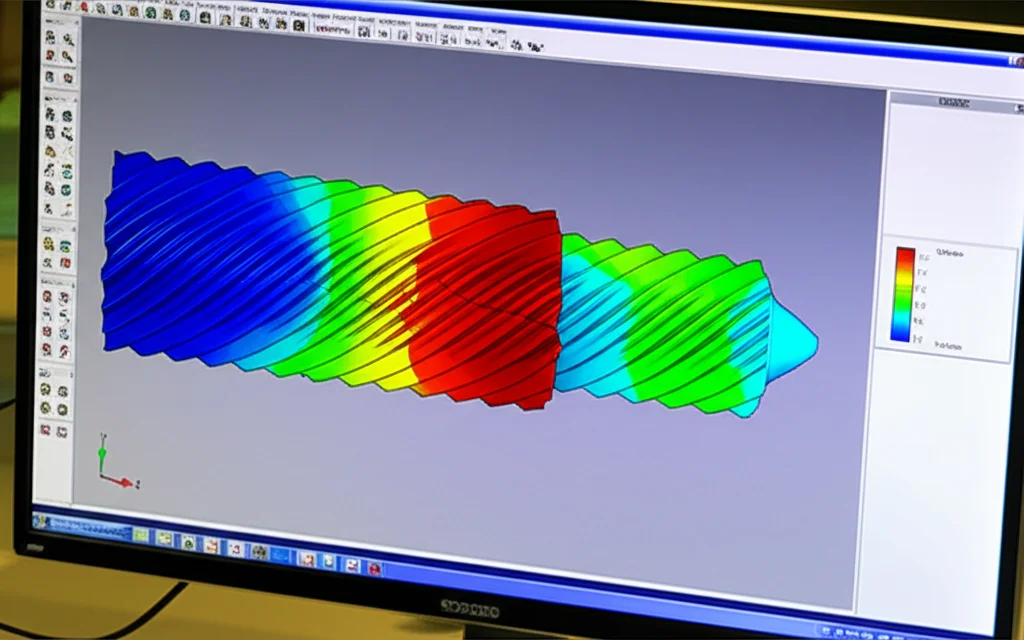

Nel mio studio, mi sono concentrato proprio su questi aspetti, cercando di capire più a fondo come funzionano questi sistemi. Ho sviluppato un’equazione dinamica non lineare che tiene conto di un sacco di fattori: la rigidezza variabile dell’ingranamento, lo smorzamento, gli errori di trasmissione, la rigidezza e lo smorzamento dei cuscinetti, e ovviamente le proprietà dell’anima elastica (flessione, tensione, compressione, torsione).

Una parte cruciale della ricerca è stata esplorare l’influenza di quattro materiali elastici potenzialmente applicabili per l’anima:

• Lega di rame elastica (rame al berillio)
• Superlega (Ni40Cr20Co20Mo)
• Acciaio per molle
• Gomma siliconica

L’obiettivo? Capire quale di questi materiali offrisse le migliori prestazioni in termini di condivisione del carico dinamico. E i risultati sono stati davvero interessanti!

Abbiamo calcolato il coefficiente di carico dinamico (DLC) e il coefficiente di condivisione del carico (LSC). Per farla semplice, il DLC ci dice quanto il carico effettivo si discosta da quello teorico a causa delle dinamiche del sistema (più è basso, meglio è, idealmente vicino a 1 se parliamo di rapporto tra carico dinamico e statico, o comunque valori bassi se è un indice assoluto), mentre l’LSC ci dice quanto bene il carico è distribuito tra le diverse parti. Confrontando i sistemi con anima elastica rispetto a un sistema senza, le differenze sono state notevoli. Ad esempio, con il rame al berillio, la differenza di DLC tra lato destro e sinistro dell’ingranaggio era del 21.68%, con l’acciaio per molle del 21.55%, con la superlega del 7.64%, e con la gomma siliconica solo del 3.5%! Questo suggerisce che la gomma siliconica ha una marcia in più per quanto riguarda la condivisione del carico.

Ma non è finita qui. Ho voluto vedere come si comportavano i due materiali più promettenti, la gomma siliconica e la superlega (Ni40Cr20Co20Mo), al variare delle condizioni di lavoro, come la velocità di input e la potenza.

Vibrazioni Non Lineari: Un Ballo Complesso

Quando si parla di vibrazioni in sistemi così complessi, entriamo nel regno della dinamica non lineare. Significa che il comportamento del sistema può essere molto più “selvaggio” del previsto, con fenomeni come risonanze, biforcazioni (cambiamenti improvvisi nel comportamento) e persino caos!

Analizzando il comportamento al variare della velocità di input, ho notato che con la gomma siliconica, l’area di moto periodico del sistema (cioè quando le vibrazioni sono regolari e prevedibili, il che è buono per la stabilità) era relativamente ampia. Anche la superlega si comportava bene, mostrando un’area di moto periodico ancora più grande a velocità più elevate, suggerendo una maggiore stabilità in quelle condizioni. A basse velocità, l’effetto smorzante della gomma siliconica era più evidente, mentre ad alte velocità quello della superlega prendeva il sopravvento.

Passando all’influenza della potenza di input, la gomma siliconica sembrava favorire un moto periodico più della superlega, specialmente a basse potenze. Quando la potenza aumentava, entrambi i materiali portavano il sistema verso un moto periodico singolo, ma la superlega mostrava una tendenza a migliorare le caratteristiche vibrazionali del sistema a potenze elevate.

Insomma, non c’è un vincitore assoluto per tutte le condizioni, ma una scelta oculata del materiale in base al regime operativo specifico può fare una grande differenza.

Disturbi Esterni e Geometria: Altri Fattori in Gioco

Un sistema di trasmissione non vive in una bolla di cristallo. È soggetto a disturbi, come le fluttuazioni della coppia in input dal motore o quelle in output dovute, ad esempio, all’impatto delle pale di un’elica con l’aria.

Ho scoperto che le fluttuazioni della coppia in output hanno un impatto maggiore sul sistema rispetto a quelle in input. Questo ci dice che è fondamentale controllare le vibrazioni del carico e, magari, aggiungere smorzatori all’uscita del sistema per renderlo più “robusto” alle perturbazioni esterne. In questo scenario, con fluttuazioni di coppia in output, la superlega sembrava cavarsela meglio nel mantenere una buona condivisione del carico.

Anche le dimensioni strutturali, come il diametro e la lunghezza delle scanalature di scarico (relief groove) sugli ingranaggi attivi e passivi, giocano un ruolo. Per esempio, con la gomma siliconica, il sistema manteneva buone caratteristiche di condivisione del carico al variare di questi parametri. Con la superlega, invece, le prestazioni potevano migliorare o peggiorare a seconda delle modifiche geometriche. Ad esempio, aumentando il diametro della scanalatura di scarico dell’ingranaggio passivo, le prestazioni della superlega miglioravano notevolmente.

Infine, ho dato un’occhiata alla massa dell’anima. Ridurla troppo, nel tentativo di alleggerire ulteriormente il sistema, può essere controproducente. Se la massa scende sotto una certa soglia (nel mio studio, 0.01 volte la massa originale), le prestazioni di condivisione del carico peggiorano per entrambi i materiali. Quindi, anche qui, serve un equilibrio.

Cosa ci portiamo a casa?

Questa ricerca, per quanto mi riguarda, apre scenari davvero promettenti. Abbiamo visto che:

• La gomma siliconica brilla per la condivisione del carico in condizioni “normali” e offre un buon smorzamento a basse velocità/potenze.
• La superlega (Ni40Cr20Co20Mo) può essere più vantaggiosa per la stabilità e lo smorzamento ad alte velocità/potenze e gestisce meglio le fluttuazioni di coppia in output.
• Le caratteristiche non lineari del sistema sono complesse, con aree di moto periodico, caotico e finestre periodiche che dipendono dal materiale e dalle condizioni operative.
• Le fluttuazioni di coppia in output sono più critiche di quelle in input.
• La progettazione geometrica e la massa dell’anima sono parametri da non sottovalutare.

Questi risultati non sono solo numeri e grafici, ma possono guidare concretamente la progettazione, l’ottimizzazione e il controllo dei sistemi di trasmissione di nuova generazione per elicotteri e navi. L’idea di poter “accordare” il comportamento di un ingranaggio scegliendo il materiale giusto per l’anima elastica e ottimizzandone la geometria è, per me, estremamente affascinante. C’è ancora tanta strada da fare, ma ogni passo avanti ci avvicina a macchine più leggere, affidabili e silenziose. E questo, credetemi, è un obiettivo per cui vale la pena “sporcarsi le mani” con la ricerca!

Fonte: Springer
