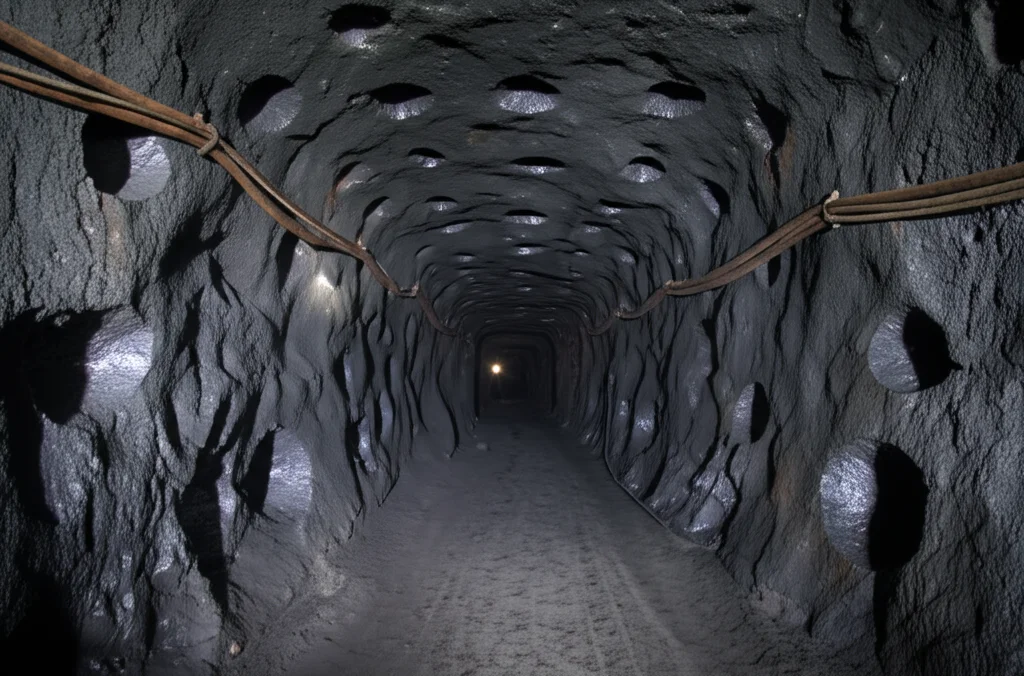

Fotografia grandangolare, obiettivo 15mm, dell'interno di un tunnel di una miniera di carbone profonda; le pareti di roccia scura mostrano chiaramente una serie di fori di grande diametro praticati per il rilascio della pressione. Luce artificiale fioca illumina la scena, lunga esposizione per catturare i dettagli, messa a fuoco nitida su tutta la scena.

Buchi nel Carbone: Ascoltare la Roccia per Prevenire i Disastri Minerari

Ciao a tutti! Oggi voglio portarvi con me nelle profondità della terra, o quasi. Parleremo di miniere di carbone, di sicurezza e di come dei semplici “buchi” possano fare un’enorme differenza. Vi siete mai chiesti come facciamo a scavare sempre più a fondo per estrarre il carbone, sfidando pressioni enormi e rischi come i temuti “coal bursts” (collassi improvvisi e violenti)? Beh, una delle tecniche più usate è quella dei fori di grande diametro. Immaginateli come delle valvole di sfogo che aiutano a redistribuire lo stress nella roccia circostante, rendendo l’ambiente di lavoro più sicuro.

Ma come funzionano esattamente? E soprattutto, come possiamo ottimizzarli? Non basta fare buchi a caso! Ecco dove entra in gioco la nostra ricerca. Ci siamo chiesti: come influenzano i parametri di questi fori – il loro diametro, la distanza tra loro (spaziatura) e la distanza tra le file di fori (interasse) – l’instabilità del carbone e, cosa affascinante, i segnali che ci avvertono prima che succeda il patatrac?

Mettere il Carbone Sotto Torchio (Letteralmente!)

Per capirci qualcosa di più, abbiamo preso dei campioni cubici di carbone, belli solidi (50x50x100 mm), provenienti dalla stessa area di una miniera. Poi, armati di trapano e precisione, abbiamo realizzato dei fori con diametri, spaziature e interassi diversi, seguendo schemi ben precisi. Per rendere le cose ancora più interessanti e poter osservare bene le crepe formarsi, abbiamo dipinto la superficie dei campioni con una vernice bianca opaca.

A questo punto, è iniziato il bello: abbiamo messo questi campioni “bucati” in una macchina speciale, una pressa servo-idraulica che simula le enormi pressioni presenti in profondità. Mentre applicavamo un carico crescente (a una velocità controllata di 0,1 mm al minuto), non ci siamo limitati a guardare. Abbiamo usato un sistema di monitoraggio delle emissioni acustiche (AE). Pensatelo come uno stetoscopio super sensibile capace di “ascoltare” i micro-scricchiolii, i segnali deboli che il carbone emette mentre si deforma e si frattura internamente, molto prima che la rottura sia visibile a occhio nudo. Abbiamo piazzato dei sensori su diverse facce del campione per captare ogni sussurro della roccia.

Cosa Ci Ha “Detto” il Carbone? Stress, Deformazioni e Rotture

Analizzando le curve stress-deformazione (un po’ come l’elettrocardiogramma del campione sotto sforzo), abbiamo notato subito una cosa: i campioni con i fori erano meno “forti” (avevano una resistenza a compressione uniassiale, UCS, più bassa) rispetto a un campione intatto (che resisteva fino a 25.76 MPa). E più grande era il diametro del foro, minore era la resistenza. Sembra logico, no? Meno materiale c’è, meno regge.

Ma non solo: i fori rendevano il carbone anche più “deformabile”. La pendenza della curva prima del picco di stress era minore, indicando che i campioni si deformavano di più prima di rompersi. Questo significa che i fori aiutano a rilasciare l’energia elastica accumulata, che è proprio l’obiettivo del pressure relief!

Interessante anche l’effetto della spaziatura e dell’interasse:

  • Spaziatura: Una distanza intermedia (25 mm nel nostro caso) sembrava portare alla resistenza minore, suggerendo che c’è un punto ottimale. Troppo vicini o troppo lontani non è l’ideale. Se troppo vicini (15 mm), lo stress si concentra tra i fori e può causare rotture esplosive.
  • Interasse (distanza tra le file): Qui la relazione era più diretta. Riducendo la distanza tra le file di fori, la resistenza del campione diminuiva significativamente. Questo potenzia l’effetto di scarico della pressione.

Macro fotografia, obiettivo 80mm, di un campione cubico di carbone scuro con diversi fori di piccolo diametro praticati su una faccia, appoggiato su una piastra metallica all'interno di una macchina per test meccanici sulle rocce, illuminazione controllata da studio, alta definizione dei dettagli sulla superficie del carbone e sui fori.

Radiografia delle Crepe: Come si Rompe il Carbone “Bucato”

Osservando i campioni dopo la rottura (e anche grazie a simulazioni numeriche al computer con un software chiamato UDEC, che è bravissimo a modellare rocce fratturate), abbiamo capito meglio come si propagano le crepe.

Nel campione intatto, la rottura era principalmente dovuta a crepe di taglio (shear cracks). Nei campioni con i fori, la situazione cambiava:

  • Diametro maggiore: Le crepe tendevano a propagarsi proprio attraverso i fori. Si notava anche un collasso più marcato e distacco di materiale attorno al perimetro dei fori più grandi. Il danno era più severo.
  • Spaziatura piccola (15 mm): Si verificava una rottura quasi “esplosiva” tra i fori, a causa dell’alta concentrazione di stress.
  • Spaziatura grande (30 mm): I fori si comportavano quasi come se fossero isolati, e le fratture si concentravano vicino ai bordi dei fori e del campione.
  • Interasse piccolo (10 mm): Le crepe tendevano ad attraversare la superficie tra le file di fori.
  • Interasse grande (40 mm): Si formavano tante piccole crepe, ma quelle lunghe faticavano a propagarsi. Lo stress rimaneva concentrato attorno ai fori, riducendo l’efficacia dello scarico di pressione.

Un dato fondamentale emerso dalle simulazioni è che i parametri dei fori influenzano principalmente la formazione di crepe di taglio, mentre l’impatto sulle crepe di trazione (tensile cracks) è minimo. Questo ci dice molto sul meccanismo di danneggiamento.

Ascoltare i Precursori: Il “Valore b” e l’Allarme Rosso

E le emissioni acustiche? Cosa ci hanno rivelato? Qui arriva la parte forse più affascinante, quella legata ai segnali precursori. Analizzando i dati AE, abbiamo potuto seguire l’evoluzione del danneggiamento passo passo:

  1. Fase di compattazione: All’inizio, silenzio quasi totale. I difetti interni si chiudono.
  2. Propagazione stabile delle crepe: Inizia qualche “scricchiolio” (eventi AE a bassa energia), le crepe iniziano a formarsi e propagarsi lentamente.
  3. Frattura instabile: Qui le cose si fanno serie! L’energia AE aumenta bruscamente, il numero di eventi si impenna. A volte si osservano cali improvvisi nello stress applicato, segno di rotture localizzate importanti. È la fase critica prima del collasso.
  4. Fase post-picco: Il campione ha ceduto, l’energia accumulata viene rilasciata violentemente. Continuano ad esserci eventi AE mentre la struttura si disgrega.

Ma c’è un parametro derivato dall’analisi AE che si è rivelato un indicatore preziosissimo: il valore b. Questo valore, preso in prestito dalla sismologia (formula di Gutenberg-Richter), descrive la distribuzione dell’ampiezza degli eventi AE. In pratica, ci dice il rapporto tra eventi piccoli e grandi.

Schermata di computer che mostra una simulazione numerica UDEC della distribuzione dello stress (nefogramma colorato con aree rosse ad alto stress) attorno a due fori circolari all'interno di un modello rettangolare di campione di carbone, messa a fuoco nitida, alta definizione dei dettagli della simulazione.

Abbiamo scoperto una cosa fondamentale:

  • Prima di una rottura macroscopica (un calo di stress nella curva), il valore b subisce un calo improvviso e netto.
  • Quando il valore b raggiunge il suo minimo assoluto, il campione collassa definitivamente.

Questo significa che un calo repentino del valore b può essere considerato un segnale precursore affidabile dell’instabilità imminente! È come se la roccia ci stesse dicendo: “Attenzione, sto per cedere!”.

Tomografia della Roccia: Vedere lo Stress

Per avere un quadro ancora più completo, abbiamo usato una tecnica di imaging chiamata tomografia della velocità delle onde P (simili a quelle dei terremoti, ma in piccolo). Invertendo i dati, abbiamo potuto ricostruire una mappa di come cambiava la “densità” (e quindi lo stress) all’interno del campione durante il test.

Abbiamo visto chiaramente come, all’inizio, lo stress fosse distribuito in modo più o meno uniforme, per poi concentrarsi progressivamente attorno ai fori e nelle zone dove si stavano formando le crepe principali. Poco prima del collasso, si formavano aree ad altissima velocità (alto stress) proprio dove poi sarebbe avvenuta la rottura finale. Dopo il collasso, queste aree ad alta velocità diminuivano, segno che l’energia era stata rilasciata. Questo conferma visivamente come i fori accelerino la coalescenza delle fratture locali, portando all’instabilità generale.

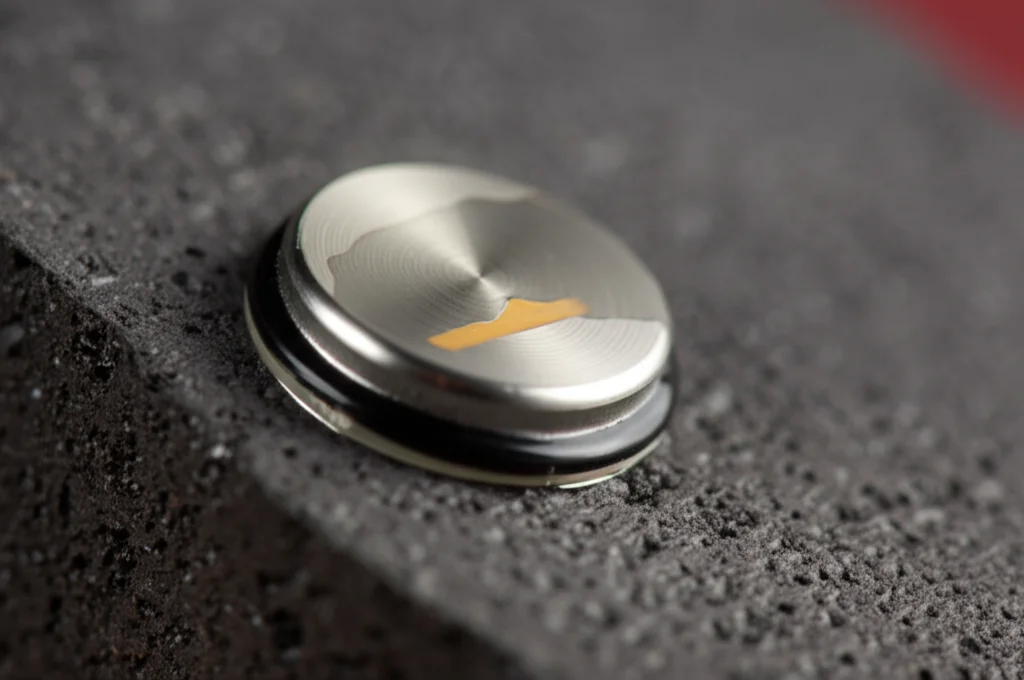

Primo piano, obiettivo 50mm, di un sensore di emissione acustica rotondo e metallico attaccato alla superficie scura e ruvida di un campione di carbone; è visibile del gel trasparente (agente di accoppiamento) tra il sensore e il carbone. Profondità di campo ridotta che sfoca lo sfondo, messa a fuoco precisa sul sensore.

Cosa Portiamo a Casa da Questa Ricerca?

Alla fine di questo viaggio tra campioni di carbone, presse potenti e segnali acustici, cosa abbiamo imparato di utile?

  1. I fori funzionano! I fori di grande diametro sono efficaci nel rilasciare l’energia accumulata e ridurre lo stress nel carbone.
  2. I parametri contano eccome: Aumentare il diametro e ridurre l’interasse tra le file migliora significativamente l’effetto di scarico della pressione. La spaziatura tra i fori, invece, richiede un’attenta ottimizzazione: né troppo vicini, né troppo lontani.
  3. Cambia il comportamento del carbone: I fori rendono il carbone più “duttile” (meno fragile), ma questo riduce la sua capacità di resistere agli impatti. Il meccanismo di danno principale influenzato è la formazione di crepe di taglio.
  4. Abbiamo un campanello d’allarme: Il calo improvviso del valore b dell’emissione acustica è un prezioso segnale precursore dell’instabilità. Monitorarlo potrebbe fare la differenza in termini di sicurezza.
  5. I fori guidano la rottura: L’alta concentrazione di stress attorno ai fori facilita la connessione delle fratture locali, accelerando il processo che porta al collasso finale.

In sostanza, questa ricerca ci aiuta a capire molto meglio come “funziona” lo scarico di pressione tramite fori di grande diametro e ci fornisce basi scientifiche solide per scegliere e ottimizzare i parametri di perforazione nelle miniere. L’obiettivo finale è sempre lo stesso: rendere l’estrazione del carbone, un’attività intrinsecamente rischiosa, un po’ più sicura per tutti coloro che lavorano nel sottosuolo. Capire il linguaggio della roccia, anche i suoi “sussurri” premonitori, è un passo fondamentale in questa direzione.

Fonte: Springer
