Gomma Metallica: Sveliamo i Segreti della sua Dilatazione Termica con la Fabbricazione Virtuale!

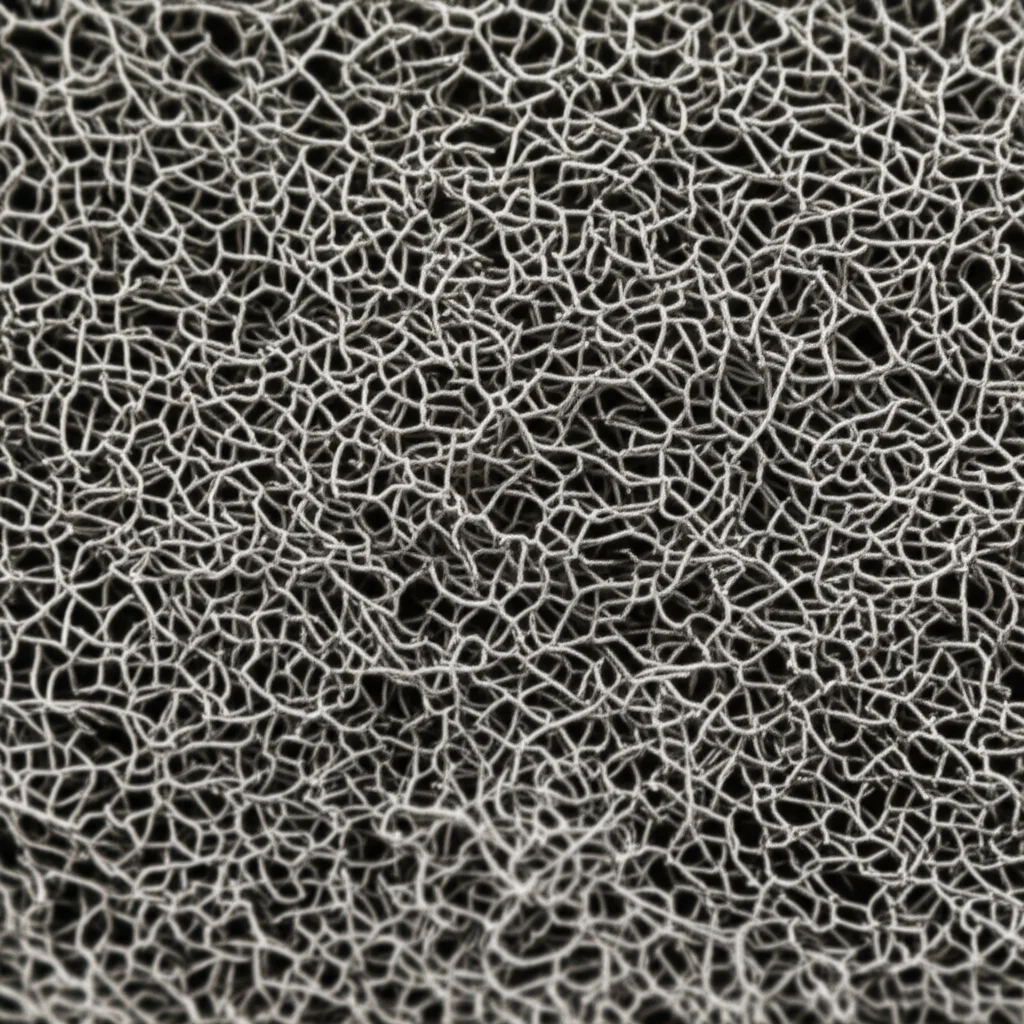

Ciao a tutti, appassionati di scienza e innovazione! Oggi voglio parlarvi di un materiale che sembra uscito da un film di fantascienza, ma che è incredibilmente reale e utile: la gomma metallica microporosa elastica disordinata, o per gli amici, EDMMR (Elastic Disordered Microporous Metal Rubber). Immaginate un materiale con la robustezza del metallo ma con una certa elasticità, capace di resistere a calore infernale e corrosione. Fantastico, vero? L’EDMMR è proprio questo: un eroe silenzioso che lavora in ambienti ad altissime temperature dove la gomma tradizionale si scioglierebbe come neve al sole, agendo come elemento di smorzamento e supporto.

Il Mistero della Dilatazione Termica dell’EDMMR

Nonostante le sue incredibili doti, c’è un aspetto dell’EDMMR che finora è rimasto un po’ un rompicapo: come si comporta esattamente quando la temperatura sale? La sua dilatazione o contrazione termica è un fattore cruciale, perché può influenzare le dimensioni dei componenti e lo stato di contatto tra i fili metallici che lo compongono. Capire questo comportamento è fondamentale per sfruttarlo al meglio in applicazioni high-tech. Ed è qui che entriamo in gioco noi, o meglio, la nostra ricerca!

Abbiamo deciso di affrontare questa sfida utilizzando la tecnologia di fabbricazione virtuale (VMT). Pensatela come la possibilità di costruire e testare l’EDMMR al computer, in un ambiente digitale super dettagliato, prima ancora di toccare un singolo filo metallico. Grazie alla VMT, abbiamo creato un modello multi-scala ad elementi finiti dell’EDMMR, una sorta di “gemello digitale” che ne riproduce la complessa struttura interna.

Cosa Succede Quando Fa Caldo? Una Scoperta Sorprendente!

Analizzando il comportamento termo-meccanico del nostro modello virtuale, abbiamo osservato un fenomeno davvero particolare. Sotto l’effetto di alte temperature, l’EDMMR mostra una distinta espansione e dissipazione verso l’interno. Avete capito bene: invece di espandersi semplicemente verso l’esterno come farebbero molti materiali porosi, l’EDMMR ha questo comportamento unico che può, attraverso processi di trasmissione e accumulo, influenzare le sue dimensioni complessive. È come se “respirasse” il calore in modo diverso!

Questo è possibile grazie alla sua struttura interna, che, come confermato dagli esperimenti, presenta micro-molle interne distribuite casualmente e una specifica architettura dei pori. I pori, infatti, giocano un ruolo chiave: possono “accomodare” parte della deformazione, contribuendo alla stabilità strutturale del materiale anche quando fa molto, molto caldo.

Un Modello Predittivo per Domare il Calore

Ma non ci siamo fermati all’osservazione. Il nostro obiettivo era sviluppare un metodo per prevedere il coefficiente di dilatazione termica dell’EDMMR. Per farlo, ci siamo ispirati al modello di Schapery, originariamente pensato per materiali compositi, e lo abbiamo adattato, tenendo conto dell’elasticità del materiale e della sua microstruttura.

Per mettere alla prova il nostro modello, abbiamo poi indossato i panni dei “fabbri digitali” e, seguendo processi standardizzati, abbiamo prodotto diversi set di campioni cilindrici di EDMMR. Questi campioni erano simili per dimensioni ma variavano per porosità – un parametro che, come abbiamo scoperto, è cruciale.

Abbiamo quindi sottoposto i nostri campioni a test di dilatazione termica reali, utilizzando un dilatometro termico. I risultati? Il nostro modello predittivo si è dimostrato accurato! L’analisi dei residui (cioè la differenza tra i valori previsti e quelli misurati) ha confermato la validità del nostro approccio.

La Fabbricazione dell’EDMMR: Un’Arte Complessa

Prima di addentrarci ulteriormente nei risultati, vale la pena spendere due parole su come nasce l’EDMMR. Non è un materiale semplice da produrre. Il processo è complesso e include diverse fasi specializzate:

• Preparazione del grezzo (solitamente fili di acciaio inossidabile, lega di rame, lega di titanio, ecc.)
• Formatura per stampaggio a freddo
• Avvolgimento
• Stiramento
• Deposizione

Tutto ciò porta alla formazione di prodotti in gomma metallica con una struttura porosa precompressa stabile e un’eccezionale adattabilità ambientale, come resistenza alle alte temperature, alle radiazioni e alla corrosione da olio. È proprio questa complessità interna che rende difficile studiarne le proprietà termofisiche con metodi tradizionali.

Dentro il Modello Virtuale: Come Funziona?

Torniamo al nostro “gemello digitale”. Per costruirlo, abbiamo iniziato parametrizzando la curva delle coordinate spaziali della bobina di filo a spirale, basandoci sul metodo reale di avvolgimento del grezzo di EDMMR. Poi, utilizzando un software di analisi agli elementi finiti, abbiamo simulato il processo di stampaggio o scarico dell’EDMMR, definendo proprietà plastiche sezionali, modulo tangenziale, deformazione a rottura e parametri di velocità di deformazione. Per il nostro studio, abbiamo usato acciaio inossidabile austenitico 304, un materiale comune per l’EDMMR.

Per ottimizzare i calcoli, abbiamo diviso la mesh in unità di visualizzazione dinamica e calcolato la deformazione elasto-plastica del modello usando una teoria classica dell’attrito e una funzione di penalità per generare la struttura finale a mesh interpenetranti. Abbiamo anche semplificato l’analisi considerando solo 1/6 della circonferenza del campione cilindrico di EDMMR, data la sua disposizione simmetrica.

Una volta pronto il modello, abbiamo inserito i parametri termofisici dell’acciaio 304 e applicato un carico di temperatura da 27.5 °C a 500 °C, mantenendo la temperatura costante per 5 minuti ogni incremento di 100 °C. L’analisi termica transitoria ci ha fornito i risultati del campo di temperatura, che abbiamo poi usato come carichi di input nel modulo di struttura statica per calcolare la deformazione termica e lo stress termico. È importante notare che il calore generato dall’attrito dovuto al micro-spostamento è trascurabile rispetto all’impatto della temperatura ambiente, quindi abbiamo usato un accoppiamento sequenziale.

L’Espansione Interna e il Ruolo dei Contatti

Man mano che la temperatura ambiente aumentava, il materiale del filo subiva sottili cambiamenti geometrici e volumetrici. Le mappe di deformazione hanno mostrato che, con l’aumentare della temperatura, la deformazione di ciascuna regione dell’EDMMR si intensificava gradualmente. La specifica struttura porosa dell’EDMMR porta all’inclusione dei pori nei prodotti EDMMR sotto carichi termici ad alta temperatura. Man mano che la deformazione verso l’interno si espande ulteriormente, il numero di coppie di contatto tra gli elementi a spirale aumenta, riempiendo gli spazi tra le coppie precedentemente non a contatto. Questa alterazione dello stato di contatto espande la frazione di volume delle coppie di contatto.

Abbiamo misurato la deformazione del piano superiore lungo l’asse e, dividendola per l’altezza originale del modello, abbiamo ottenuto il tasso di deformazione complessivo del modello EDMMR nella direzione di formatura. Si è osservato che la dimensione del modello EDMMR nella direzione di stampaggio mostra una tendenza costante all’estensione verso l’esterno all’aumentare della temperatura. Questo è positivo per stimare l’entità dell’espansione e progettare la dimensione del gioco.

Analizzando punti casuali vicino allo spazio poroso sul profilo dell’EDMMR, abbiamo notato che la deformazione articolare mostrava caratteristiche sezionali distinte. Inizialmente, all’aumentare della temperatura, lo spostamento dell’articolazione aumentava linearmente con il tempo. Tuttavia, con il passare del tempo, la deformazione veniva “accomodata” dal poro e quindi soppressa. Questo “superpotere” dei pori è fondamentale!

Quando si utilizza il materiale in un ambiente ad alta temperatura, è cruciale considerare la deformazione delle dimensioni della struttura e lo stress termico risultante. L’aumento della temperatura porta a una distribuzione variabile dei livelli di stress, con livelli di stress che diventano più pronunciati. Studi precedenti hanno indicato che la capacità di deformazione elastica dell’EDMMR diminuisce con l’aumentare della precompressione. Di conseguenza, temperature elevate aumentano la rigidezza dell’EDMMR, rafforzando così le sue prestazioni di supporto rigido.

La posizione spaziale del filo metallico all’interno dell’EDMMR cambia quando sottoposto a carico, influenzando così lo stato di contatto. L’espansione termica e il contatto tra i fili sono interdipendenti e formano un processo dinamico interattivo. Per quantificare l’evoluzione dinamica del contatto interno, abbiamo utilizzato un “algoritmo della piccola sfera”. I risultati hanno mostrato che il numero di coppie di contatto (inclusi contatti di scorrimento e adesivi) aumenta di circa il 50% con l’aumentare della temperatura, mentre il numero di coppie non a contatto diminuisce. Il contatto adesivo mostra una crescita lenta, mentre il contatto di scorrimento domina e mostra una significativa tendenza all’aumento.

Scomporre la Struttura: Il Principio dell’Espansione Mesoscopica

Per capire meglio, abbiamo “dissezionato” virtualmente il nostro modello, identificando 211 fili metallici e, in un punto specifico, 625 elementi elicoidali. Ogni unità elicoidale si espande e deforma in tutte le direzioni quando riscaldata. Basandoci sulla termodinamica dei materiali e sulla teoria delle molle, abbiamo calcolato le deformazioni assiali e radiali di questi elementi.

Abbiamo poi considerato diverse forme di combinazione tra gli elementi (non a contatto, a contatto scorrevole, a contatto per estrusione) e come queste influenzano l’espansione complessiva. Per le unità elicoidali non a contatto, i pori agiscono come un meccanismo di accomodamento. Per quelle a contatto, la deformazione viene trasferita più direttamente. È emerso che il coefficiente di espansione equivalente e il modulo elastico di qualsiasi gruppo di unità elicoidali sono strettamente correlati ai loro angoli assiali.

Il Modello di Schapery Adattato all’EDMMR

Armati di queste conoscenze, abbiamo applicato il modello di Schapery. Questo modello descrive l’influenza del modulo elastico di ciascun componente sul coefficiente di dilatazione termica complessivo. Nel caso dell’EDMMR, le varie forme di contatto (che abbiamo trattato come “componenti” diversi) hanno effetti differenti. Sostituendo la frazione di volume derivata, il coefficiente di dilatazione termica equivalente e il modulo elastico equivalente delle diverse combinazioni di gruppi di elementi elicoidali nella formula di Schapery, abbiamo stabilito un modello specifico per l’EDMMR.

A basse temperature, la proporzione di coppie non a contatto è la maggiore a causa della presenza di pori, e quindi queste hanno l’influenza più significativa. All’aumentare della temperatura, la deformazione da dilatazione termica si intensifica, influenzando gli interstizi e cambiando lo stato di contatto interno.

Conferme Sperimentali: Dalla Teoria alla Pratica

Per validare tutto ciò, abbiamo condotto esperimenti reali. Abbiamo misurato la porosità e la distribuzione delle dimensioni dei pori dei campioni di EDMMR utilizzando uno strumento automatico a iniezione di mercurio. Le immagini al microscopio elettronico a scansione (SEM) hanno mostrato che i pori che circondano il filo metallico hanno una forma geometrica complessivamente irregolare e che, con un aumento della porosità, la disposizione dei fili all’interno del campione diventa più rada. È interessante notare che la dimensione massima della deformazione ottenuta dalla simulazione agli elementi finiti era inferiore alla minima concentrazione di apertura dei pori misurata: questo conferma che i pori possono effettivamente accomodare l’espansione verso l’interno del filo metallico, migliorando la stabilità strutturale.

I test di dilatazione termica sono stati condotti su campioni in un intervallo di temperatura da 25 °C a 700 °C. L’EDMMR ha mostrato una stabilità strutturale migliore rispetto al materiale gommoso di controllo. Inizialmente, la curva di dilatazione mostra una crescita quasi lineare. Tuttavia, a temperature specifiche (287.5 °C, 514.0 °C, 615.1 °C e 635.7 °C), il campione incontra punti di rammollimento per trasformazione di fase, portando a vari gradi di contrazione a causa del rilassamento della deformazione interna – un comportamento diverso da altri materiali. La componente elastica dell’EDMMR mostra principalmente elasticità energetica, il che si traduce nella sua tolleranza alla temperatura e in una più ampia gamma di stabilità termica.

L’analisi dei residui, confrontando la dilatazione termica prevista con i risultati sperimentali, ha dimostrato l’efficacia del nostro modello predittivo. I valori dell’indice di correlazione R2 per tutti i campioni erano vicini a 1, indicando un’elevata accuratezza predittiva.

Conclusioni: Un Passo Avanti per i Materiali del Futuro

Cosa ci dice tutto questo? Beh, prima di tutto, che l’EDMMR mantiene una buona stabilità strutturale in ambienti ad alta temperatura, e questo è già un ottimo punto. Abbiamo anche visto che il tasso di dilatazione termica del materiale mostra una tendenza opposta alla variazione del modulo elastico con la temperatura, al variare del tasso di porosità.

La nostra ricerca ha dimostrato che:

• La tecnologia di fabbricazione virtuale (VDT, un errore di battitura nel testo originale, probabilmente VMT) è uno strumento potente per ricostruire la complessa struttura interna dell’EDMMR e analizzarne il comportamento.
• L’EDMMR presenta un meccanismo unico di “accomodamento dei pori” che ne migliora la stabilità strutturale rispetto ad altri materiali porosi.
• Il comportamento di dilatazione termica è governato principalmente dalle interazioni tra le spire elicoidali a contatto.
• Il nostro metodo predittivo modificato, basato sul modello di Schapery e che considera la discretizzazione strutturale e la distribuzione casuale dei contatti, permette di prevedere accuratamente le prestazioni di dilatazione termica dell’EDMMR a diverse temperature.

Questo studio non è solo un esercizio accademico. Comprendere e prevedere il comportamento dell’EDMMR apre la porta a una sua progettazione e implementazione più efficace in una vasta gamma di applicazioni ad alta tecnologia, specialmente in quelle che operano in condizioni estreme di temperatura. È un altro passo avanti nel fantastico mondo della scienza dei materiali! Spero che questo viaggio nel cuore della gomma metallica vi sia piaciuto tanto quanto a me è piaciuto raccontarvelo!

Fonte: Springer
