Giroscopi MEMS Rivoluzionari: Vi Svelo il Segreto della Struttura a Ragnatela e Modulazione Multi-Bit!

Ciao a tutti, appassionati di tecnologia e curiosi del futuro! Oggi voglio portarvi con me in un viaggio affascinante nel mondo dei microsistemi elettromeccanici, o MEMS, e in particolare dei giroscopi. Questi piccoli gioielli tecnologici sono diventati fondamentali per misurare posizioni e velocità angolari in tantissimi dispositivi, dagli smartphone ai droni, dalle auto alle apparecchiature industriali. Ma come sempre, la scienza non si ferma mai e cerca costantemente di superare i limiti esistenti.

La Sfida dei Giroscopi Tradizionali

Parliamoci chiaro: i giroscopi MEMS, specialmente quelli a risonatore a disco (DRG), sono già incredibili. Sono compatti, precisi, resistenti agli urti e grazie alle loro strutture simmetriche offrono una buona stabilità termica. Il problema? Le imperfezioni di fabbricazione. Anche minime asimmetrie possono creare grossi grattacapi, limitando la sensibilità a basse velocità di rotazione o introducendo errori. Inoltre, molti sistemi avanzati utilizzano una tecnica chiamata modulazione sigma-delta (ΣΔΜ) con feedback di forza per ottenere alta risoluzione e ampio bandwidth. Fantastico, vero? Sì, ma la maggior parte si basa su un sistema “single-bit”, che ha i suoi limiti:

• Range di ingresso limitato: Non riescono a misurare rotazioni molto veloci senza “saturare”.
• Rumore: Possono introdurre un rumore di quantizzazione che sporca il segnale.
• Non linearità: Le relazioni fisiche intrinseche (come quella tra tensione e forza negli attuatori capacitivi) possono creare distorsioni.

Insomma, c’era bisogno di una svolta. E se vi dicessi che abbiamo trovato un modo per ampliare drasticamente il range di misura, ridurre il rumore e migliorare la stabilità, il tutto senza dover aumentare le tensioni di attuazione (che comporterebbe altri problemi)? Sembra magia, ma è scienza!

Ecco a Voi il CDRG: Il Giroscopio a Ragnatela!

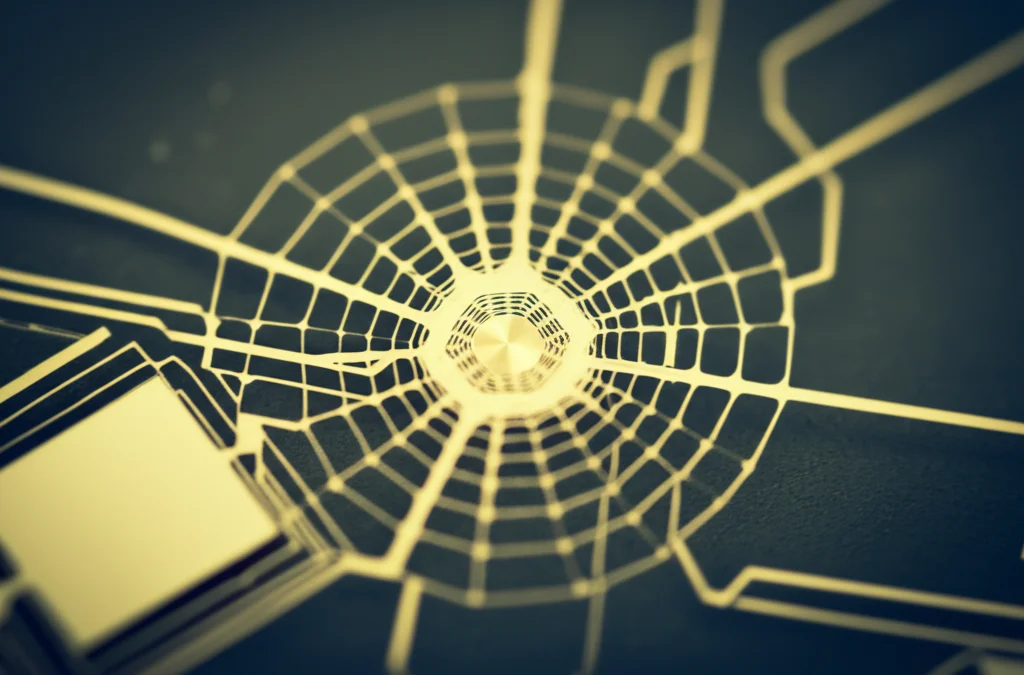

La prima novità sta proprio nella struttura del risonatore. Addio ai classici anelli concentrici! Abbiamo ideato e realizzato un design innovativo che chiamo affettuosamente “a ragnatela” (Cobweb-like Disk Resonator Gyroscope, o CDRG). Immaginate una struttura poligonale a 16 lati, con 14 “anelli” a forma di ragnatela collegati da 8 raggi alternati a un’ancora centrale. Perché questa forma?

• Migliore Simmetria: Le linee rette sono più facili da fabbricare con precisione rispetto agli archi curvi usando le tecniche di microfabbricazione attuali. Meno errori di processo significa meno asimmetrie indesiderate.
• Alto Fattore di Qualità (Q): Abbiamo usato un design “stiffness-mass decoupled” (disaccoppiamento rigidezza-massa) e ottimizzato la geometria per minimizzare lo smorzamento termoelastico (TED), che è il principale “freno” in questi dispositivi sotto vuoto. Un Q-factor più alto significa meno energia persa e maggiore sensibilità.
• Robustezza alle Non Linearità: Abbiamo studiato attentamente gli effetti non lineari, soprattutto quelli elettrostatici che compaiono ad ampiezze di oscillazione elevate (necessarie per un buon rapporto segnale/rumore). La nostra configurazione degli elettrodi interni minimizza questi effetti, permettendo al giroscopio di operare stabilmente anche con oscillazioni più ampie.

Questa struttura a ragnatela, quindi, non è solo bella da vedere (al microscopio elettronico è uno spettacolo!), ma è la base perfetta per le prestazioni che volevamo raggiungere.

Il Cuore Pulsante: Modulazione Sigma-Delta Multi-Bit Anti-Aliasing

Ma la vera rivoluzione sta nell’elettronica di controllo. Abbiamo abbandonato il classico approccio single-bit (che usa solo due livelli di feedback, tipo 0 o 1) per abbracciare un sistema multi-bit, nello specifico a 3 livelli (o 1.5-bit, come lo chiamano i tecnici). Cosa significa? Invece di dare solo due “spintarelle” (o nessuna) al risonatore per controbilanciare la forza di Coriolis (generata dalla rotazione), ne usiamo tre: una in un verso, una nell’altro, e una “neutra” (nessuna spinta).
Questo piccolo cambiamento porta enormi vantaggi:

• Range Esteso: Il sistema diventa intrinsecamente più stabile e può gestire segnali di ingresso (cioè velocità angolari) molto più ampi prima di andare in crisi.
• Meno Rumore: Aumentare i livelli di quantizzazione riduce drasticamente il rumore di fondo, migliorando la pulizia del segnale. Le simulazioni mostravano già una riduzione di 20 dB!
• Maggiore Linearità Effettiva: Anche se la relazione tensione-forza è quadratica, l’uso di più livelli permette di mantenere una risposta complessiva più lineare.

Ma non basta. Un altro nemico subdolo nei sistemi digitali campionati è l’aliasing: segnali a frequenze alte (come il rumore di quantizzazione o disturbi esterni) possono “ripiegarsi” nella banda di interesse, mascherando il segnale utile. Per combatterlo, abbiamo implementato due strategie chiave:

1. Filtro Anti-Aliasing: Un filtro passa-basso inserito prima del campionamento blocca le frequenze indesiderate.
2. Sincronizzazione: Abbiamo fatto in modo che la frequenza di campionamento, la frequenza del segnale di “chopping” (usato per ridurre altri tipi di rumore) e la frequenza di risonanza del nostro CDRG fossero tutte legate da rapporti interi. Questo evita che il rumore ad alta frequenza si “travesta” da segnale utile a bassa frequenza. Geniale, no?

PDM: La Ciliegina sulla Torta

Per l’attuazione del feedback, invece della classica modulazione a larghezza d’impulso (PWM), abbiamo optato per la modulazione a densità d’impulso (PDM). Perché? La PDM è meno sensibile a eventuali disallineamenti della massa del risonatore o a piccole differenze tra le capacità degli elettrodi. In pratica, ci permette di avere un controllo più pulito e robusto, senza bisogno di complesse calibrazioni a posteriori per compensare queste imperfezioni. Usiamo impulsi “return-to-zero” la cui densità nel tempo rappresenta il segnale di feedback. Semplice ed efficace!

I Risultati? Da Stropicciarsi gli Occhi!

Ok, tutta questa teoria è bellissima, ma funziona davvero? Abbiamo costruito un prototipo, montato su una scheda PCB con tutta l’elettronica necessaria (convertitori, FPGA per la logica digitale, ecc.), e lo abbiamo messo alla prova su una tavola rotante. I risultati sono stati persino migliori delle aspettative, soprattutto considerando che non abbiamo applicato nessuna “correzione” elettronica (trimming) a posteriori!
Confrontando il nostro sistema multi-bit anti-aliasing con un sistema CDRG simile ma con ΣΔΜ single-bit tradizionale:

• Range di Ingresso: Aumentato del 30%! Siamo passati da ±100°/s a ±130°/s.
• Angle Random Walk (ARW): Migliorato del 106.2%! Siamo scesi da 0.134°/√h a 0.065°/√h (più basso è, meglio è). Questo indice misura il rumore a breve termine.
• Bias Instability (BI): Migliorata addirittura del 487.9%!! Da 3.88°/h a soli 0.66°/h (anche qui, più basso è, meglio è). Questo misura la stabilità del segnale a lungo termine.

Abbiamo anche misurato una riduzione significativa del rumore di fondo (@1Hz) e confermato l’efficacia dell’anti-aliasing grazie alla sincronizzazione. Il nostro giroscopio ha dimostrato una stabilità intrinseca notevole, raggiungendo prestazioni da grado tattico/navigazionale.

Cosa Ci Riserva il Futuro?

Siamo incredibilmente soddisfatti di questo risultato. Abbiamo dimostrato che combinando un design meccanico intelligente (la struttura a ragnatela) con un’architettura di controllo avanzata (ΣΔΜ multi-bit anti-aliasing con PDM) si possono superare limiti che sembravano invalicabili per i giroscopi MEMS.
Certo, c’è sempre margine di miglioramento. Il prossimo passo potrebbe essere integrare tecniche come il “mode-reversal” per ridurre ulteriormente l’errore di quadratura (un altro tipo di errore comune) e spingere le prestazioni ancora più in là. Stiamo anche lavorando per ottimizzare i consumi e rendere il tutto ancora più compatto.
Ma una cosa è certa: questo approccio apre nuove strade per applicazioni che richiedono altissima precisione e un ampio range di misura. Preparatevi a vedere giroscopi sempre più performanti nei dispositivi del futuro! È stato un piacere condividere con voi questa avventura tecnologica. Alla prossima!

Fonte: Springer
