Argilla Sotto Lente 3D: Il Segreto dell’Anisotropia Svelato

Ciao a tutti! Oggi voglio portarvi con me in un viaggio affascinante nel cuore di un materiale che diamo spesso per scontato, ma che nasconde comportamenti complessi e fondamentali per l’ingegneria civile: l’argilla. Nello specifico, parleremo di come si comporta quando è “stressata” non solo dall’alto, ma da tutte le direzioni, in condizioni di sforzo tridimensionali (3D), e di una sua caratteristica peculiare: l’anisotropia.

Cos’è l’Anisotropia e Perché Ci Interessa?

Immaginate l’argilla non come una massa uniforme, ma come un insieme di minuscole particelle piatte, come delle microscopiche piastrine. Quando l’argilla si deposita naturalmente, ad esempio sul fondo di un lago, queste piastrine tendono ad allinearsi orizzontalmente, un po’ come un mazzo di carte appoggiato sul tavolo. Questa struttura interna orientata fa sì che l’argilla non si comporti allo stesso modo in tutte le direzioni. È più “forte” o “rigida” in certe direzioni rispetto ad altre. Questa proprietà si chiama anisotropia.

Esistono due tipi principali di anisotropia:

• Anisotropia inerente: È quella dovuta alla struttura iniziale del materiale, a come si sono depositate le particelle.
• Anisotropia indotta: È quella che si sviluppa o cambia a causa dei carichi applicati e delle deformazioni plastiche che il terreno subisce nel tempo.

Perché dovremmo preoccuparcene? Beh, pensate alla stabilità di un pendio argilloso, allo scavo di una galleria o alle deformazioni attorno a uno scavo profondo sostenuto da paratie. Il comportamento anisotropo dell’argilla influenza significativamente tutte queste opere geotecniche. Ignorarlo potrebbe portare a previsioni errate e, potenzialmente, a problemi strutturali. L’argilla cross-anisotropa, in particolare (dove le proprietà sono uguali nel piano orizzontale ma diverse verticalmente), è molto comune e studiata. Spesso, risulta più resistente se lo sforzo principale maggiore agisce nella direzione di deposizione.

Mettere l’Argilla “Sotto Pressione” in 3D

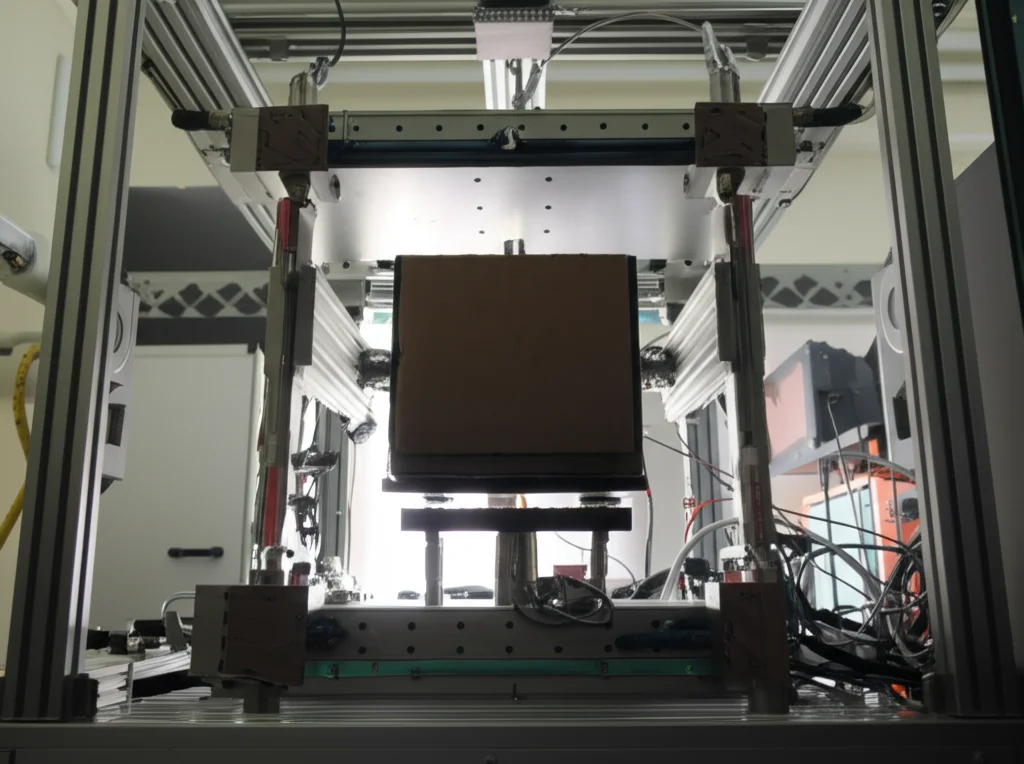

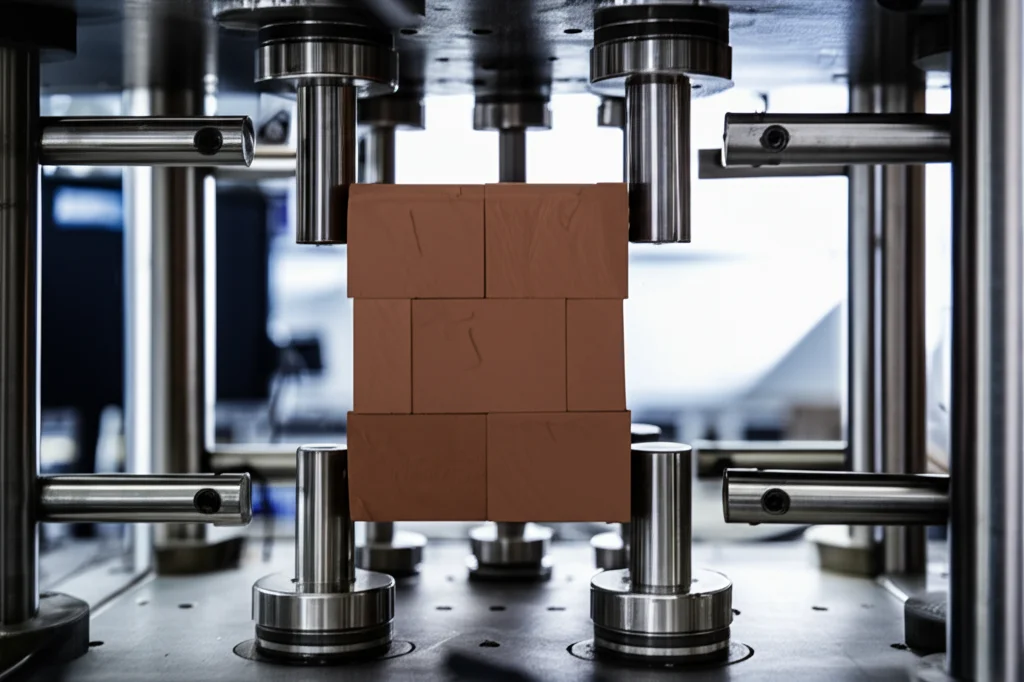

Per capire davvero come si comporta l’argilla anisotropa, non bastano le classiche prove di laboratorio che applicano sforzi solo in due direzioni (assonometriche). Serve qualcosa di più sofisticato: le prove triassiali vere (TT). Queste prove ci permettono di applicare tre sforzi principali ((sigma_1, sigma_2, sigma_3)) indipendenti e diversi tra loro su un campione di argilla, solitamente di forma prismatica.

Nel nostro studio, abbiamo usato un’argilla specifica, il caolino, preparata in laboratorio per avere una spiccata anisotropia iniziale (cross-anisotropia). Abbiamo creato dei campioni cilindrici e prismatici, alcuni “verticali” (con l’asse di simmetria materiale allineato con la direzione di consolidazione iniziale) e altri “orizzontali”. Abbiamo poi sottoposto questi campioni a due tipi di test principali:

1. Compressione Isotropica (IC): Abbiamo aumentato la pressione uniformemente in tutte le direzioni per vedere come l’anisotropia rispondeva a uno stato di sforzo puramente “idrostatico”.
2. Prove Triassiali Vere (TT): Abbiamo consolidato i campioni isotropicamente e poi li abbiamo “tosati” mantenendo costante la pressione media ((p)) e il rapporto tra le differenze degli sforzi principali ((b)), esplorando diverse direzioni di sforzo rispetto all’anisotropia del materiale (variando l’angolo (theta) nel piano ottaedrico).

Una cosa molto interessante che abbiamo fatto durante le prove TT è stata introdurre delle “sonde di sforzo isotropico”. In pratica, durante la prova di taglio, fermavamo momentaneamente l’applicazione degli sforzi deviatorici e applicavamo un piccolo incremento di pressione uguale in tutte le direzioni, misurando le deformazioni risultanti. Questo ci ha permesso di “sbirciare” l’orientamento dei vettori di incremento di deformazione plastica (({text{d}}varepsilon_{i}^{p})), che sono fondamentali per capire come si posiziona e si evolve la cosiddetta superficie di potenziale plastico.

Cosa Abbiamo Osservato? L’Anisotropia in Azione

I risultati sono stati affascinanti!
Nella prova di compressione isotropica (IC), abbiamo visto chiaramente l’anisotropia. Anche se applicavamo uno sforzo uguale in tutte le direzioni, le deformazioni non erano uguali! La deformazione verticale era diversa da quella orizzontale. Abbiamo quantificato questa deviazione con un angolo, (omega^{p}), che misura quanto il vettore di incremento di deformazione plastica si discosta dall’asse idrostatico (che rappresenterebbe un comportamento isotropo). All’inizio, questo angolo era significativo (circa 33°), indicando una forte anisotropia. Man mano che aumentavamo la pressione isotropica, l’angolo diminuiva, suggerendo che l’anisotropia iniziale veniva gradualmente “cancellata”. Addirittura, a pressioni molto alte (oltre 1500 kPa), l’angolo diventava negativo, un fenomeno chiamato “cross-anisotropia inversa”!

Nelle prove triassiali vere (TT), l’anisotropia ha mostrato i suoi effetti in modo ancora più evidente. A parità di rapporto (b), il comportamento sforzo-deformazione era diverso a seconda di come era orientato il campione rispetto agli sforzi applicati (cioè, a seconda del settore angolare (theta)).

• Settore 1 (0° ≤ θ ≤ 60°): Qui lo sforzo principale maggiore ((sigma_1)) agiva lungo l’asse di simmetria dell’argilla. In questo caso, l’argilla mostrava la maggiore rigidezza iniziale e la minore tendenza a contrarsi volumetricamente.
• Settore 2 (60° ≤ θ ≤ 120°): Comportamento intermedio.
• Settore 3 (120° ≤ θ ≤ 180°): Qui lo sforzo principale minore ((sigma_3)) agiva lungo l’asse di simmetria. L’argilla era meno rigida e mostrava la maggiore contrazione volumetrica.

Anche qui, abbiamo osservato che l’anisotropia iniziale tendeva a diminuire con l’aumentare della deformazione, specialmente nei Settori 1 e 2. Tuttavia, nel Settore 3, gli effetti dell’anisotropia sembravano persistere maggiormente, anche fino alla rottura. Infatti, confrontando i punti di rottura sperimentali con un noto criterio di rottura per materiali isotropi (il criterio di Lade), abbiamo visto che nel Settore 3 il criterio sovrastimava significativamente la resistenza reale dell’argilla.

Le sonde di sforzo isotropico ci hanno dato ulteriori indizi. I vettori di incremento di deformazione plastica (({text{d}}varepsilon_{i}^{p})) che abbiamo calcolato da queste sonde non puntavano sempre nella direzione che ci si aspetterebbe per un materiale isotropo. La loro direzione variava con il livello di sforzo e con il settore (theta), confermando l’evoluzione della superficie di potenziale plastico.

Modellare l’Evoluzione: L’Indurimento Rotazionale

Ok, abbiamo osservato questi comportamenti complessi. Ma come possiamo descriverli matematicamente per poterli usare nelle simulazioni ingegneristiche? Qui entra in gioco la teoria della plasticità e i modelli costitutivi. Abbiamo usato come base un modello abbastanza noto, il Single Hardening Model (SHM), originariamente sviluppato per materiali granulari ma applicabile anche alle argille normalmente consolidate come la nostra.

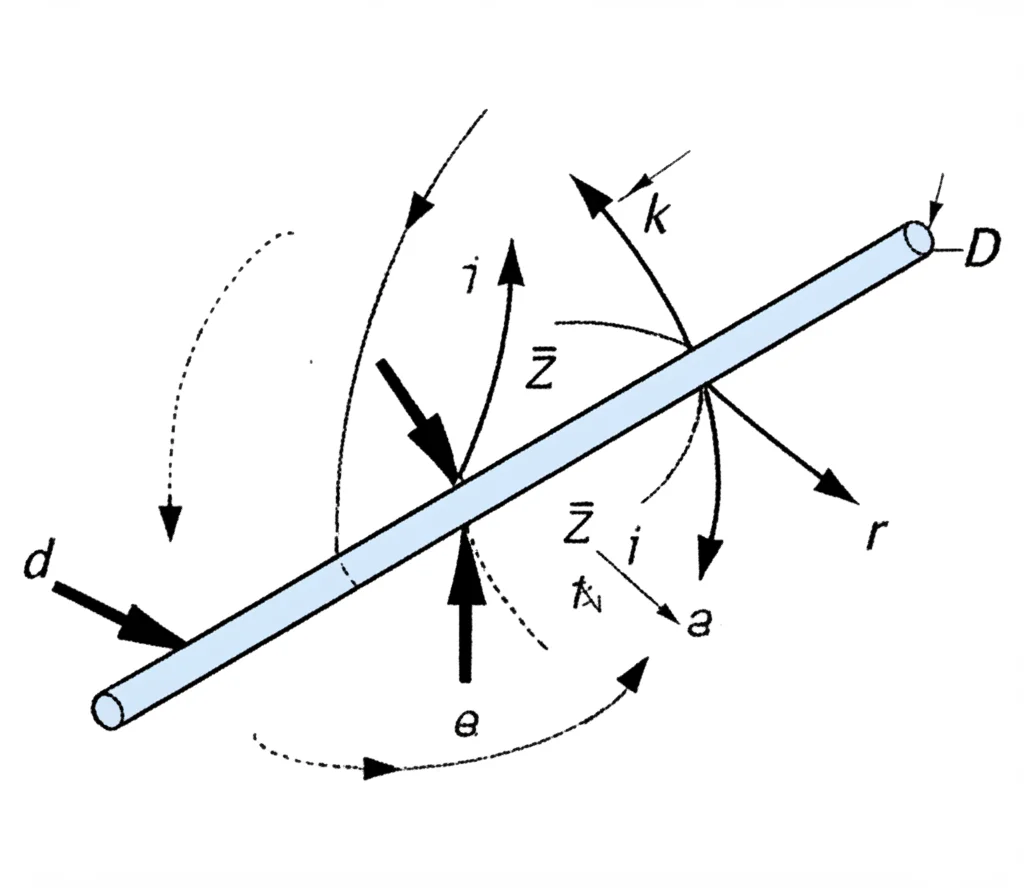

Il modello SHM standard, però, è isotropo. Non può catturare l’anisotropia che abbiamo osservato. L’idea chiave è stata quella di introdurre un meccanismo di indurimento rotazionale cinematico (Rotational Hardening – RH). Immaginate la superficie di snervamento (yield surface) e la superficie di potenziale plastico del modello SHM non come fisse nello spazio degli sforzi, ma come capaci di ruotare.

Abbiamo ipotizzato che l’anisotropia iniziale potesse essere rappresentata da una rotazione iniziale di queste superfici rispetto all’asse idrostatico (l’asse di uguale pressione). Questa rotazione iniziale ((alpha_0)) l’abbiamo calibrata usando i dati della prova di compressione isotropica (IC). Per il nostro caolino, l’angolo iniziale (alpha_0) era di circa 2.05°, significativamente maggiore di quello trovato per sabbie, indicando un’anisotropia inerente più marcata.

Poi, durante il processo di carico (sia isotropico che di taglio), abbiamo ipotizzato che queste superfici non solo si espandessero (come previsto dall’indurimento classico), ma ruotassero anche gradualmente indietro verso la posizione isotropa. Abbiamo modellato questa rotazione accoppiata all’espansione usando una regola matematica che fa sì che la “punta” della superficie di snervamento si muova lungo un percorso lineare predefinito, dall’orientamento iniziale ruotato verso l’orientamento isotropo di riferimento. Questo meccanismo è stato implementato trasformando le coordinate degli sforzi tramite le matrici di Eulero.

Il Modello Modificato Funziona?

Abbiamo chiamato questa versione modificata del modello ASHM (Anisotropic Single Hardening Model). E i risultati? Decisamente incoraggianti!
Confrontando le previsioni del modello ASHM con i dati sperimentali, abbiamo visto un accordo molto migliore rispetto al modello SHM isotropo originale.

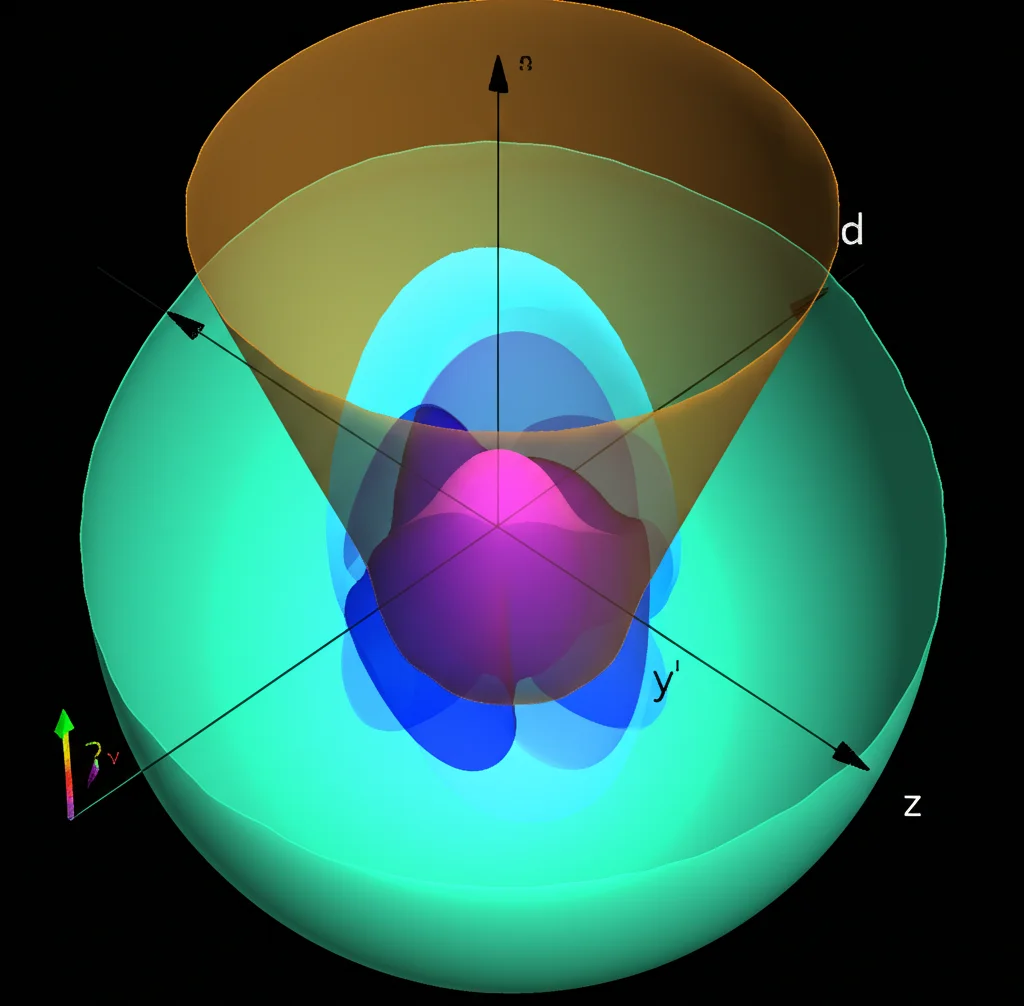

• Le superfici di snervamento calcolate con l’ASHM (basate sui contorni di lavoro plastico sperimentale (W^p)) corrispondevano meglio alla forma e alla posizione dei dati sperimentali, specialmente per i livelli di sforzo più alti.
• Le direzioni dei vettori di incremento di deformazione plastica predette dall’ASHM durante le sonde isotropiche erano molto più vicine a quelle sperimentali, in particolare nel problematico Settore 3, dove l’anisotropia era più persistente.

Questo conferma che il concetto di indurimento rotazionale, basato su una trasformazione delle coordinate dello spazio degli sforzi, è un modo efficace per catturare l’evoluzione complessa dell’anisotropia cross-anisotropa dell’argilla sotto carichi 3D. È come se il modello “imparasse” a tener conto dell’orientamento preferenziale delle particelle e di come questo orientamento influenzi la risposta del materiale, e di come questa influenza cambi man mano che il materiale si deforma.

Conclusioni e Prospettive Future

Insomma, questo studio ci ha permesso di “vedere” da vicino come l’anisotropia dell’argilla caolino normalmente consolidata si manifesta ed evolve sotto sforzi tridimensionali. Abbiamo visto che:

• L’anisotropia iniziale (cross-anisotropia) è pronunciata e influenza significativamente la risposta sforzo-deformazione e la resistenza.
• Questa anisotropia tende a diminuire con l’aumentare degli sforzi isotropici e di taglio, ma può persistere anche a rottura, specialmente quando lo sforzo minore agisce lungo l’asse di simmetria del materiale.
• Un meccanismo di indurimento rotazionale cinematico, implementato tramite una rotazione dello spazio degli sforzi, permette di simulare efficacemente questa evoluzione, migliorando le previsioni dei modelli costitutivi.

Certo, c’è ancora strada da fare. Il meccanismo di rotazione che abbiamo usato assumeva un percorso lineare per il ritorno all’isotropia; forse un percorso curvo, suggerito dalla non linearità osservata nella relazione (alpha – sigma_c), potrebbe essere ancora più accurato. Inoltre, abbiamo testato il modello solo per condizioni di carico monotoniche e con direzioni principali degli sforzi fisse. Sarebbe fondamentale verificare la sua validità anche in condizioni di inversione del carico e di rotazione degli assi principali di sforzo, situazioni molto comuni in problemi geotecnici reali.

Spero che questo tuffo nel mondo microscopico ma potente dell’argilla vi abbia incuriosito. Capire questi comportamenti è essenziale per progettare strutture più sicure ed efficienti sul nostro pianeta Terra!
