Cuore Sotto Controllo: La Mia Avventura con gli Elettrodi ECG del Futuro, Flessibili e Senza Gel!

Ciao a tutti! Oggi voglio raccontarvi di un’esperienza davvero entusiasmante che mi ha visto protagonista, insieme a un team di ricercatori, nell’esplorare una nuova frontiera per il monitoraggio cardiaco. Parliamo di elettrocardiogramma (ECG), quell’esame fondamentale che tutti conosciamo, ma con una svolta tecnologica che potrebbe rendere tutto più comodo e preciso. Immaginate elettrodi che si adattano perfettamente al corpo, senza bisogno di gel appiccicosi e riutilizzabili: un sogno? Forse non più!

Perché Cambiare? I Limiti degli Elettrodi Tradizionali

Da anni, ospedali e cliniche si affidano principalmente a due tipi di elettrodi per l’ECG: quelli metallici e quelli umidi Ag/AgCl. I primi, essendo elettrodi a secco, sono rigidi, possono causare artefatti da movimento e spesso richiedono una preparazione della pelle, a volte anche un po’ fastidiosa, e l’applicazione di gel. Gli elettrodi Ag/AgCl, invece, grazie al loro strato di gel, offrono un contatto robusto e stabile con la pelle. Però, diciamocelo, il gel alla lunga può irritare la pelle, e se si disidrata, la qualità del segnale ECG ne risente. In più, non sono riutilizzabili.

Ecco perché la ricerca si sta concentrando sugli elettrodi a secco: niente gel, preparazione della pelle ridotta al minimo e la possibilità di monitoraggi a lungo termine senza irritazioni. Abbiamo visto spuntare elettrodi tessili, polimerici con cariche conduttive come PEDOT:PSS, grafene e argento, e persino elettrodi con microstrutture che penetrano lo strato corneo per ridurre l’impedenza pelle-elettrodo. Ma una cosa è testarli in laboratorio, un’altra è vedere come si comportano nel mondo reale, su pazienti veri, con tutte le variabili del caso.

La Nostra Proposta: Elettrodi Flessibili AgNRs-PDMS, una Scommessa Vinta

Nel nostro studio, ci siamo concentrati su degli elettrodi flessibili a secco davvero speciali, composti da nanobarre d’argento (AgNRs) immerse in una matrice di polidimetilsilossano (PDMS). Il PDMS è un materiale biocompatibile e flessibile, mentre le nanobarre d’argento garantiscono un’ottima conducibilità. L’idea era semplice ma ambiziosa: creare un elettrodo che combinasse comfort, facilità d’uso e alta qualità del segnale.

Per la fabbricazione, abbiamo prima “coltivato” le nanobarre d’argento su un substrato di silicio usando una tecnica chiamata GLAD (glancing angle deposition), che permette di far crescere queste nanostrutture in modo controllato. Poi, abbiamo preparato il PDMS miscelando l’elastomero di silicone con un agente indurente e lo abbiamo versato sopra lo strato di AgNRs. Una volta indurito, abbiamo staccato delicatamente il PDMS, portandosi via le nanobarre d’argento incastonate nella sua matrice. Il risultato? Un elettrodo flessibile, con un lato conduttivo (quello con le nanobarre) e uno isolante. Questi elettrodi sono circolari, con un diametro di 4 cm.

Dalla Teoria alla Pratica: Il Test in Ospedale

La vera sfida, però, era testarli in un ambiente clinico reale. Ci siamo trasferiti all’All India Institute of Medical Sciences (AIIMS) di Rishikesh, in India. Con l’approvazione del comitato etico e il consenso informato di tutti, abbiamo coinvolto 50 soggetti (40 uomini e 10 donne, con un’età compresa tra i 20 e i 74 anni). È importante sottolineare che ben 41 di loro avevano malattie cardiovascolari (CVD), mentre 9 erano soggetti sani. Questo ci ha permesso di valutare le prestazioni degli elettrodi in condizioni fisiologiche diverse e su pelli differenti.

Abbiamo confrontato i nostri elettrodi AgNRs-PDMS con elettrodi metallici commerciali, utilizzando una macchina ECG Philips TC20. Una leggera preparazione della pelle (sfregamento con cotone) e via, elettrodi posizionati sugli arti e fissati con del nastro medico. Abbiamo registrato i segnali ECG con entrambi i tipi di elettrodi su ciascun paziente, disabilitando filtri per artefatti da movimento e deriva della linea di base dalla macchina, per poi analizzare i dati grezzi.

I Risultati Parlano Chiaro: Cosa Abbiamo Scoperto?

Ebbene, i risultati sono stati davvero incoraggianti!

• Impedenza Pelle-Elettrodo Più Bassa: I nostri elettrodi AgNRs-PDMS hanno mostrato un’impedenza pelle-elettrodo significativamente più bassa rispetto agli elettrodi metallici commerciali e persino inferiore a quella degli elettrodi Ag/AgCl con gel. Questo è cruciale: minore è l’impedenza, migliore è il contatto e, di conseguenza, la qualità del segnale ECG. Le nanobarre, aumentando enormemente la superficie di contatto, giocano un ruolo chiave qui. Abbiamo misurato l’impedenza subito dopo l’applicazione e dopo 30 minuti: in entrambi i casi, i nostri elettrodi erano i migliori. Dopo 30 minuti, l’impedenza si riduceva per tutti i tipi di elettrodi, probabilmente a causa del sudore che migliora la conduttività per quelli a secco e della stabilizzazione del gel per quelli umidi.

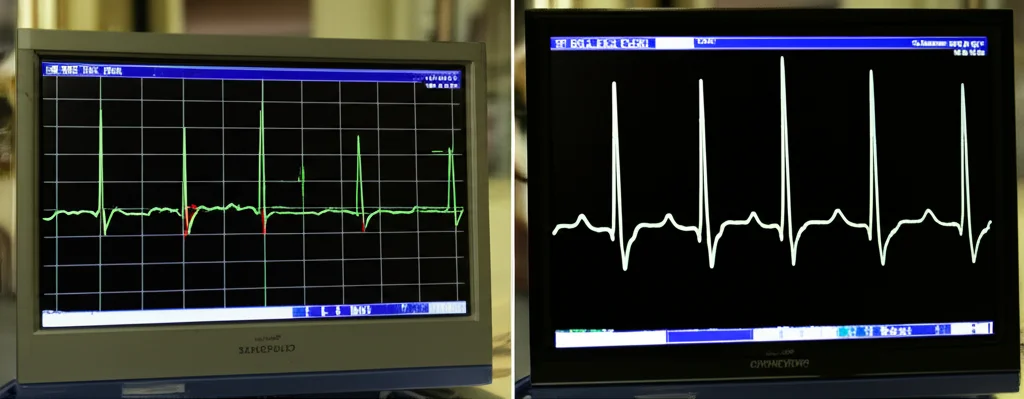

• Qualità del Segnale Superiore (SNR): Abbiamo calcolato il rapporto segnale-rumore (SNR) per 45 soggetti. Un SNR più alto significa un segnale più pulito. Ebbene, gli elettrodi AgNRs-PDMS hanno dimostrato un SNR significativamente superiore. È vero, a causa della loro maggiore area superficiale, erano un po’ più suscettibili alle interferenze della linea elettrica (il classico ronzio a 50 Hz), ma anche dopo aver filtrato questo disturbo, il loro SNR rimaneva migliore. Un test statistico (paired t-test) ha confermato questa superiorità con un p-value vicino a 0: una differenza netta!
• Ampiezza del Segnale e Frequenza Cardiaca (HR) Confrontabili: L’ampiezza media e massima dei segnali ECG catturati dai nostri elettrodi erano paragonabili, se non migliori, a quelle degli elettrodi metallici. Anche la frequenza cardiaca misurata era estremamente simile. Un grafico di Bland-Altman ha mostrato una differenza media di soli 0.422 bpm tra i due tipi di elettrodi, con quasi tutti i punti dentro i limiti di confidenza. Una correlazione del 99.592% tra i set di dati HR ha ulteriormente confermato l’alta coerenza. Questo significa che i nostri elettrodi catturano fedelmente le caratteristiche vitali del segnale cardiaco.
• Densità Spettrale di Potenza (PSD): L’analisi PSD ha confermato che entrambi i tipi di elettrodi catturavano tutte le componenti del segnale ECG nelle varie bande di frequenza. Nonostante il rumore da linea elettrica più marcato nei nostri elettrodi (tra 49-51 Hz), la distribuzione della potenza del segnale ECG era simile, assicurando che nessuna informazione clinica rilevante andasse persa.

Elettrodi Intelligenti: Classificazione Automatica delle Aritmie

Ma non ci siamo fermati qui. Volevamo capire se la qualità del segnale dei nostri elettrodi AgNRs-PDMS fosse sufficiente per sistemi di classificazione automatica delle aritmie, che si basano sull’intelligenza artificiale (AI) e sul machine learning (ML). Questi sistemi sono fondamentali per allertare precocemente i pazienti in caso di attività cardiaca irregolare.

Abbiamo implementato due modelli:

1. Il primo utilizzava gli intervalli R-R (il tempo tra due picchi R consecutivi nel tracciato ECG) per classificare il ritmo aritmico.
2. Il secondo usava l’analisi delle componenti principali (PCA) per ridurre la dimensionalità dei dati, seguita da una macchina a vettori di supporto (SVM) per classificare i battiti aritmici (come battiti normali, blocchi di branca destra/sinistra, contrazioni atriali premature, contrazioni ventricolari premature).

Entrambi i modelli sono stati addestrati e validati utilizzando ampi database di aritmie, come il famoso MIT-BIH arrhythmia database. Le accuratezze ottenute sui dati di test del MIT-BIH sono state impressionanti: 97% per il metodo basato sugli intervalli R-R e 93% per il metodo SVM.

Poi, abbiamo usato questi classificatori sui segnali ECG ottenuti da un paziente aritmico (con contrazione atriale prematura) utilizzando sia gli elettrodi metallici commerciali sia i nostri AgNRs-PDMS. I risultati? La specificità ottenuta è stata del 98.2% per gli elettrodi metallici e del 98.7% per i nostri elettrodi AgNRs-PDMS. Questo dimostra che la qualità del segnale dei nostri elettrodi è più che adeguata per un’affidabile classificazione automatica delle aritmie. Siamo anche riusciti a rilevare con successo casi di tachicardia (HR > 100 bpm) e bradicardia (HR < 60 bpm) in 16 pazienti.

Vantaggi Concreti e Sfide Future

Quindi, cosa ci portiamo a casa da questa ricerca? Gli elettrodi AgNRs-PDMS flessibili a secco offrono una serie di vantaggi notevoli:

• Qualità del segnale superiore, come dimostrato dall’SNR.
• Facilità d’uso grazie all’assenza di gel.
• Riutilizzabilità, un aspetto non da poco in termini di costi e sostenibilità.
• Biocompatibilità e comfort per il paziente, ideali per monitoraggi prolungati.

Certo, ci sono ancora delle sfide. La maggiore area superficiale li rende un po’ più sensibili alle interferenze elettromagnetiche, quindi sarà necessario lavorare su una migliore schermatura (EMI shielding). Inoltre, la loro bassa adesività a volte richiede l’uso di nastro medico o una fascetta per garantire segnali stabili.

Un Passo Avanti per il Monitoraggio Cardiaco

In conclusione, credo fermamente che questi elettrodi AgNRs-PDMS rappresentino un’alternativa molto promettente agli elettrodi commerciali per il monitoraggio ECG in ambito clinico. Il nostro studio, condotto su un numero relativamente ampio di soggetti, inclusi pazienti con diverse patologie cardiovascolari, ha dimostrato la loro efficacia in condizioni reali.
Non siamo ancora alla commercializzazione su larga scala, ma la strada è tracciata. La possibilità di avere elettrodi più confortevoli, riutilizzabili e capaci di fornire segnali di alta qualità apre scenari interessantissimi per il futuro del monitoraggio cardiaco, sia in ospedale che, perché no, a casa. E io sono felice di aver contribuito un pezzettino a questa evoluzione!

Fonte: Springer
