Modelli Isteretici Sotto la Lente: A Caccia del Campione con le Superfici di Forza Ristoratrice

Eccoci qua, amici appassionati di meccanica e dintorni! Oggi voglio portarvi con me in un viaggio affascinante, un po’ come una caccia al tesoro, nel mondo dei sistemi meccanici non lineari. Avete presente quando qualcosa si “incanta”, si deforma e non torna esattamente come prima dopo uno sforzo? Ecco, quella è l’isteresi, in soldoni. Un fenomeno tanto comune quanto diabolicamente difficile da modellare con precisione nelle simulazioni. E credetemi, se sbagliamo modello, le nostre analisi su come si comporterà un sistema meccanico possono prendere delle cantonate colossali!

Il Dilemma della Scelta: Quale Modello Isteretico Usare?

Immaginate di dover costruire un ponte o progettare un componente critico di un motore. Capire come l’isteresi, magari dovuta a micro-danneggiamenti da contatto, influenzerà la sua risposta è fondamentale. Il problema è che ci sono un sacco di “candidati” per descrivere questo comportamento: modelli come il Preisach, il CAN (Contact Acoustic Nonlinearity), il Bouc-Wen, il Dahl e il LuGre. Ognuno ha la sua “personalità”, i suoi punti di forza e le sue debolezze. Scegliere quello giusto è un po’ come scegliere l’attrezzo perfetto per un lavoro di precisione: non puoi prendere una chiave inglese se ti serve un cacciavite a stella!

Nel mio studio, mi sono messo proprio a confrontare questi pezzi da novanta. L’obiettivo? Capire quale fosse il più adatto a descrivere fenomeni reali, basandomi su dati sperimentali raccolti da test su campioni di acciaio. Volevo vedere come se la cavavano nel catturare quelle dinamiche non lineari che rendono l’isteresi così… isterica!

Metodi di Indagine: Non Solo Uno Sguardo Superficiale

Per fare questo confronto, non mi sono accontentato di un solo metodo. Ho usato un arsenale completo:

• Analisi spettrale: un po’ come scomporre un suono complesso nelle sue note fondamentali, per vedere le “armoniche” generate dalla non linearità.
• Analisi nel dominio del tempo: guardare come lo spostamento del sistema evolve istante per istante.
• Il metodo delle Superfici di Forza Ristoratrice (RFS): questo è il mio preferito, una specie di “radiografia” 3D che ci mostra le forze interne del sistema in funzione dello spostamento e della velocità. Davvero potente!

Vi assicuro che ogni approccio ci dà una prospettiva diversa, un pezzetto del puzzle. E la cosa si fa interessante perché, spesso, modelli diversi possono dare risultati simili guardando solo, ad esempio, i segnali nel tempo. Ma questo non significa che siano tutti ugualmente “giusti” nel descrivere la fisica sottostante. A volte, fattori come la frequenza di eccitazione o l’ampiezza delle forze applicate possono cambiare le carte in tavola, mostrando i limiti di un modello che sembrava perfetto. E non dimentichiamo che nei sistemi reali, spesso, ci sono più tipi di non linearità che giocano insieme, rendendo l’identificazione un vero rompicapo!

I “Concorrenti” e la Messa alla Prova

Per le nostre simulazioni, abbiamo considerato un modello semplice con un singolo grado di libertà (1DOF): una massa, una molla, un ammortizzatore e, ovviamente, il contributo dell’isteresi. Abbiamo applicato una forza sinusoidale con ampiezza crescente, da zero fino a 300 N, per vedere come i modelli si comportavano sia nel regime di pre-scorrimento (dove l’isteresi inizia a manifestarsi) sia a pieno regime.

Ecco una carrellata veloce dei modelli che ho messo sotto torchio:

• Preisach: un classico, basato sulla somma di “operatori elementari” a due stati con memoria. L’ho un po’ adattato per gestire l’ampiezza crescente dell’eccitazione.
• CAN: questo modello è legato all’asimmetria di rigidezza nelle deformazioni superficiali all’interfaccia di contatto. Anche qui, qualche ritocco per adattarlo al nostro scenario.
• Bouc-Wen: molto usato per descrivere l’isteresi nei sistemi dinamici. Ha diversi parametri che ne definiscono la forma e la “morbidezza” della transizione. L’ho reso asimmetrico variando alcuni parametri in base al segno della velocità.
• Dahl: proposto come alternativa al modello di attrito di Coulomb, considera il comportamento di pre-scorrimento. È spesso usato per modellare l’attrito, ma non cattura l’effetto Stribeck (quella strana cosa per cui l’attrito a volte diminuisce all’aumentare della velocità relativa a bassissime velocità).
• LuGre: un’estensione del modello di Dahl, che invece l’effetto Stribeck lo considera! È più complesso, con parametri che dipendono dalla velocità. Anche questo l’ho reso asimmetrico.

Ognuno di questi modelli, una volta “innestato” nel nostro sistema simulato, produceva un certo spettro di frequenze. E qui le cose si sono fatte interessanti: anche modelli di isteresi teoricamente simmetrici, con piccole modifiche per renderli più realistici (asimmetrici), iniziavano a mostrare armoniche pari, cosa che un’isteresi perfettamente simmetrica non farebbe.

L’Esperimento: Dalla Teoria alla Pratica

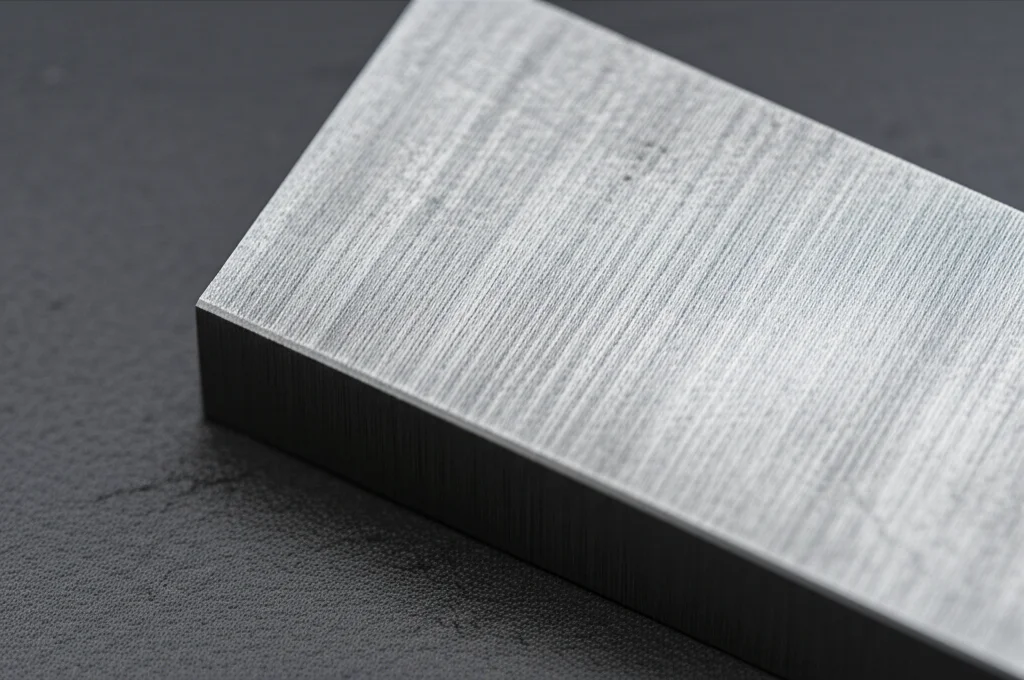

Per confrontare i modelli con la realtà, abbiamo fatto degli esperimenti veri e propri. Abbiamo preso due campioncini di acciaio C45, con una superficie di contatto preparata per essere un po’ ruvida. Uno era fisso, l’altro caricato con una piccola massa (0.2 kg, per aumentare l’attrito senza fare danni) e collegato a uno shaker modale. Lo shaker applicava una forza sinusoidale a frequenza costante ma ampiezza crescente, proprio come nelle simulazioni. Abbiamo misurato forza, accelerazione e velocità con sensori di precisione, tra cui un vibrometro laser Doppler. Abbiamo testato diverse frequenze (10, 20, 30, 40, 50 Hz) per avere un quadro completo.

E qui, il primo “colpo di scena”: lo spettro di velocità ottenuto dall’esperimento non assomigliava chiaramente a nessuno degli spettri dei modelli! Certo, il modello di Dahl sembrava avvicinarsi per le armoniche dispari, ma c’erano armoniche pari belle presenti, segno di un’isteresi asimmetrica nel mondo reale. Basarsi solo sulle armoniche per scegliere un modello? Decisamente non sufficiente.

Analisi nel Tempo e Coefficienti di Correlazione: Indizi, non Prove

Allora ho guardato i segnali nel dominio del tempo. Le differenze tra i modelli c’erano, ma erano sottili, sfumate. Ho calcolato i coefficienti di correlazione tra i dati sperimentali e quelli simulati. Il modello di Preisach è risultato il meno simile, ma comunque con un punteggio alto. Gli altri modelli erano tutti lì, con differenze minime (nell’ordine dello 0.002!), rendendo difficile escluderne qualcuno con certezza. Insomma, anche questo metodo, pur utile, non era risolutivo.

La Svolta: Le Superfici di Forza Ristoratrice (RFS)

Ed eccoci al metodo che, secondo me, ha dato le indicazioni più chiare: le Superfici di Forza Ristoratrice. In pratica, si riscrive la seconda legge di Newton per esprimere la forza interna del sistema (la forza ristoratrice, appunto) in funzione dello spostamento e della velocità. Poi si plotta tutto in un grafico 3D. Questa “mappa” è fantastica per visualizzare le proprietà di rigidezza e smorzamento, e soprattutto l’isteresi!

Quando ho plottato le RFS per i dati sperimentali e per ciascun modello simulato, le differenze sono emerse in modo più netto.

• Le RFS dei modelli mostravano chiaramente l’impronta dell’isteresi che avevamo implementato.
• Confrontandole con le RFS sperimentali, si capiva subito che il modello di Preisach non era una buona rappresentazione. Questo confermava quanto visto con gli altri metodi.

Quattro modelli sembravano più vicini ai dati reali: CAN, Bouc-Wen, Dahl e LuGre. Ma anche qui, c’erano delle sottigliezze. I modelli CAN e Bouc-Wen mostravano cambiamenti significativi lungo gli assi dello spostamento e della velocità al variare della frequenza di eccitazione (una sorta di “espansione” o “compressione” della superficie). I modelli Dahl e LuGre, invece, mostravano cambiamenti principalmente lungo l’asse della Forza Ristoratrice.

Nei dati sperimentali, non c’erano cambiamenti evidenti lungo gli assi di spostamento/velocità, e solo piccole variazioni lungo l’asse della Forza Ristoratrice. Questo dettaglio mi ha fatto pensare che Dahl e LuGre fossero i candidati più promettenti.

Conclusioni (Provvisorie) di un Viaggio Complicato

Allora, qual è il verdetto finale? Beh, come spesso accade nella ricerca, non c’è una risposta semplice o un “vincitore assoluto”. Questo studio ha ribadito quanto sia complesso modellare i meccanismi di contatto non lineari e i limiti delle metodologie attuali nell’isolare un singolo modello di isteresi superiore agli altri.
L’analisi spettrale da sola può trarre in inganno, specialmente con le asimmetrie dei sistemi reali. L’analisi nel tempo e i coefficienti di correlazione, pur utili, non sono stati decisivi.

Il metodo delle Superfici di Forza Ristoratrice si è rivelato il più potente per una valutazione qualitativa e visiva, aiutandoci a scartare il modello di Preisach e a individuare in Dahl e LuGre i più papabili per il tipo di fenomeno che stavo studiando.

La lezione che mi porto a casa è che la scelta del modello di isteresi non può essere “tagliata con l’accetta”. Bisogna considerare le caratteristiche uniche di ogni modello e il contesto specifico dell’applicazione. La variabilità delle prestazioni al variare delle condizioni di eccitazione e le inevitabili asimmetrie dei sistemi reali suggeriscono che un modello “universale” potrebbe essere un’utopia.

Il lavoro non finisce qui, ovviamente! La ricerca futura dovrà concentrarsi sullo sviluppo di tecniche ancora più sofisticate per la selezione dei modelli, magari sfruttando l’intelligenza artificiale o metodi computazionali avanzati. La caccia al modello di isteresi perfetto continua, con la promessa di migliorare la precisione e l’efficienza nella diagnosi dei danni da contatto in un sacco di applicazioni ingegneristiche. E io, modestamente, spero di aver aggiunto un altro piccolo tassello a questo affascinante puzzle!

Fonte: Springer
