CBCT Intra-frazionale: Sveliamo i Segreti della Qualità d’Immagine con i Fasci MV!

Ciao a tutti, appassionati di scienza e tecnologia medica! Oggi voglio portarvi con me in un viaggio affascinante nel mondo della radioterapia guidata dalle immagini (IGRT), una vera e propria rivoluzione che sta cambiando il modo in cui combattiamo i tumori. Immaginate di poter vedere in tempo reale cosa succede dentro il paziente durante il trattamento, con una precisione millimetrica. Fantastico, vero? Ecco, la Tomografia Computerizzata a Fascio Conico (CBCT) intra-frazionale ci permette proprio questo, offrendo informazioni anatomiche in diretta e, cosa non da poco, accorciando i tempi di trattamento. Sembra tutto perfetto, ma c’è un “ma”, un piccolo guastafeste chiamato scattering dei fotoni a livello megavoltage (MV). Questo fenomeno, che avviene durante l’acquisizione delle immagini, rischia di rovinare la festa, degradando la qualità delle nostre preziose immagini CBCT.

Proprio per capire meglio questo “nemico”, ci siamo messi all’opera con uno studio approfondito, utilizzando un fantoccio standard (il nostro paziente artificiale super collaborativo!) per simulare le condizioni reali. L’obiettivo? Valutare come la qualità delle immagini CBCT intra-frazionali cambi al variare delle dimensioni del fascio MV e delle condizioni di imaging, come il tempo di acquisizione, la corrente e la tensione del tubo radiogeno. Abbiamo analizzato parametri cruciali come l’indice di uniformità, lo spettro di potenza del rumore, la visibilità a basso contrasto e la risoluzione spaziale. E indovinate un po’? Abbiamo scoperto pattern molto interessanti!

La Sfida dello Scattering MV: Un Problema Noto ma Complesso

Vedete, la IGRT è un passo da gigante. Migliora la precisione, aumenta le probabilità di controllo del tumore e riduce i rischi per i tessuti sani. La CBCT è la tecnologia cardine di questa evoluzione, specialmente per tumori toracici e addominali, e in tecniche avanzate come la VMAT (Volumetric Modulated Arc Therapy) e la radioterapia adattiva. La CBCT intra-frazionale, poi, è la ciliegina sulla torta, perché ci dà informazioni durante la seduta.

Tuttavia, come accennavo, lo scattering dei fotoni MV generati dal fascio di trattamento può “sporcare” le immagini kV della CBCT. Altri ricercatori prima di noi, come W Luo e Georgia Friend, avevano già evidenziato come questo scattering diminuisse la visibilità del bersaglio e peggiorasse la qualità dell’immagine all’aumentare delle dimensioni del campo MV. Kim et al. hanno persino quantificato un crollo del rapporto contrasto-rumore. Insomma, il problema è noto, ma mancava un’analisi completa e sistematica con un fantoccio standard per capire come muoversi.

Il Nostro Esperimento: Mettiamo alla Prova la CBCT!

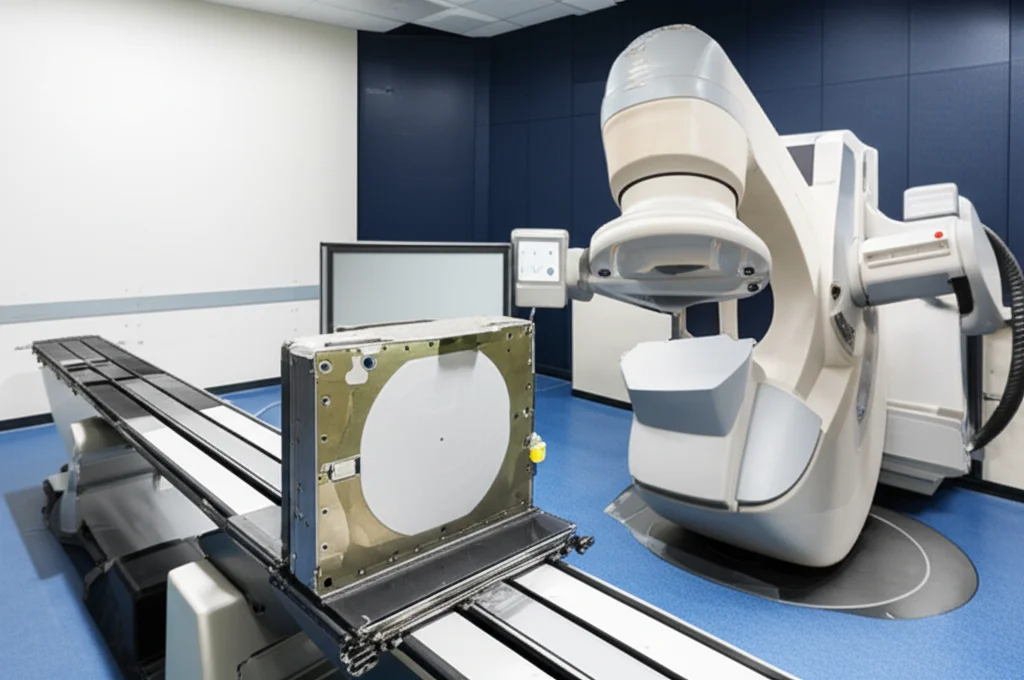

Nel nostro studio, abbiamo usato il fantoccio Catphan, un vero standard nel settore, e un acceleratore Elekta Infinity. Abbiamo “giocato” con diverse dimensioni del campo MV (da 1×1 cm² fino a 20×20 cm²) e variato le condizioni di imaging della CBCT: tempo di esposizione, corrente del tubo (mA) e tensione del tubo (kV). Volevamo vedere nero su bianco come questi fattori influenzassero l’immagine.

Abbiamo misurato:

• Indice di Uniformità (UI): quanto è omogenea l’immagine di un oggetto uniforme. Un UI più alto significa peggiore qualità.
• Artefatti a Coppa (Cupping Artifacts): quelle fastidiose variazioni di densità dal centro alla periferia dell’immagine.
• Spettro di Potenza del Rumore (NPS): una descrizione completa del rumore nell’immagine.
• Visibilità a Basso Contrasto (LCV): la capacità di distinguere tessuti con densità simili.
• Risoluzione Spaziale (MTF): la capacità di distinguere piccoli dettagli.

L’idea era quella di fornire ai clinici strumenti per prevedere la qualità dell’immagine e scegliere i parametri migliori per ogni situazione.

Risultati Sorprendenti: Cosa Abbiamo Imparato?

Effetto della Dimensione del Fascio MV

Partiamo dall’Indice di Uniformità (UI). Senza fascio MV, l’UI era bassissimo, circa 0.84%, il che è ottimo. Ma appena abbiamo acceso il fascio MV, anche piccolo (1×1 cm²), l’UI è schizzato! Per campi MV da 1 a 5 cm, l’UI si è mantenuto intorno al 14%. Poi, aumentando la dimensione del campo da 5 a 20 cm, l’UI è cresciuto linearmente dal 14.44% al 22.27%. Questo ci dice che il deterioramento è prevedibile e legato ai famigerati artefatti a coppa, che diventavano più pronunciati con campi più grandi.

Passando al rumore (NPS), abbiamo visto che l’intensità del NPS e l’iNPS (NPS integrato) aumentavano con campi MV più grandi. Più scattering, più rumore. Semplice, no? Curiosamente, la deviazione standard del rumore (NSD) non variava molto, suggerendo che forse non è l’indicatore ideale in questo contesto.

La Visibilità a Basso Contrasto (LCV) ha seguito un andamento simile: circa 1% con campi MV piccoli, per poi aumentare linearmente fino al 3.46% con campi da 20 cm. La buona notizia è che l’LCV rimaneva entro le specifiche (≤ 3%) fino a campi di 18×18 cm, il che significa che per la maggior parte dei casi clinici, con i parametri standard (25 ms, 40 mA, 120 kV), l’LCV è accettabile.

Infine, la Risoluzione Spaziale (MTF): qui le notizie non sono altrettanto buone. La MTF peggiorava notevolmente all’aumentare del campo MV. Questo è particolarmente critico per siti anatomici con materiali ad alta densità, come le ossa, e potrebbe spiegare perché a volte la registrazione delle immagini intra-frazionali fallisce.

L’Influenza delle Condizioni di Imaging: Tempo, Corrente e Tensione

Abbiamo poi fissato un campo MV (10×10 cm²) e variato le condizioni di imaging.

• Tempo di Imaging: Allungare il tempo di imaging, in presenza del fascio MV, ha portato a miglioramenti nel rumore, nell’LCV e nella risoluzione spaziale. Senza fascio MV, gli effetti erano minimi. Bisogna però fare attenzione: tempi più lunghi con alte dosi potrebbero aumentare lo scattering.
• Corrente del Tubo (mA): Aumentare la corrente è stato molto utile per ridurre il rumore (NPS e NSD) e migliorare LCV e risoluzione spaziale in presenza del fascio MV. Tuttavia, c’è un rovescio della medaglia: una corrente più alta peggiora l’uniformità (UI), sia con che senza fascio MV. Quindi, è un compromesso da valutare.
• Tensione del Tubo (kV): E qui arriva l’eroe della situazione! Aumentare la tensione del tubo si è rivelato il modo più efficace per migliorare la qualità dell’immagine CBCT intra-frazionale. Con l’aumento della tensione, gli artefatti a coppa si sono ridotti drasticamente, fino quasi a sparire a 130 kV e 140 kV. Questo ha portato l’UI a livelli vicini a quelli di riferimento (senza fascio MV). Anche NPS, NSD, LCV e risoluzione spaziale hanno mostrato miglioramenti significativi. Sembra che a tensioni più alte, l’indurimento dei raggi kV causato dallo scattering MV non produca più gli artefatti a coppa, migliorando notevolmente l’uniformità.

Cosa Significa Tutto Questo per la Pratica Clinica?

Beh, i nostri risultati sono una miniera d’oro per i fisici medici e i radioterapisti! Ora abbiamo una comprensione molto più dettagliata di come lo scattering dei fotoni MV influenzi la qualità delle immagini CBCT intra-frazionali. E, cosa ancora più importante, sappiamo come intervenire!

Se l’uniformità è la priorità, aumentare la tensione del tubo è la strategia vincente. Aumentare la corrente o il tempo di imaging, in questo caso, non aiuta, anzi, la corrente può peggiorare le cose.

Se invece l’obiettivo è migliorare la visibilità a basso contrasto (LCV) e ridurre il rumore (specialmente l’NPS), allora sia l’aumento della corrente del tubo sia l’allungamento del tempo di imaging possono essere molto efficaci, sempre tenendo d’occhio l’uniformità nel caso della corrente.

Per una migliore risoluzione spaziale, tutte e tre le modifiche – tempo di imaging più lungo, corrente più alta e tensione più alta – sono opzioni valide.

È fondamentale ricordare che non si può semplicemente aumentare all’infinito tempo, corrente e tensione. Bisogna sempre considerare la struttura anatomica, i requisiti clinici e anche il surriscaldamento del tubo CBCT. La chiave è trovare il giusto equilibrio.

Questo studio, a nostra conoscenza, è una delle indagini più dettagliate sull’argomento, e speriamo davvero che possa aiutare i clinici a prendere decisioni informate, a prevedere la qualità dell’immagine e a selezionare i parametri di imaging ottimali per ottenere immagini di qualità superiore. Certo, ogni acceleratore può avere le sue specificità, quindi ulteriori studi su macchine diverse sarebbero utili per generalizzare ancora di più questi risultati. Ma per ora, abbiamo fatto un bel passo avanti nel domare lo scattering e nel rendere la CBCT intra-frazionale uno strumento ancora più potente nella lotta contro il cancro!

Fonte: Springer
