Blocchi Dentati per Ponti: La Rivoluzione Prefabbricata che Stravolge l’Edilizia!

Amici appassionati di ingegneria e costruzioni, oggi voglio parlarvi di una piccola, grande innovazione che potrebbe davvero cambiare le carte in tavola nella realizzazione delle travi a cassone in calcestruzzo, specialmente quelle dei nostri amati ponti. Parliamo di blocchi dentati e di come renderli più “smart” e veloci da assemblare. Immaginate la scena: cantieri che corrono, tempi che si stringono e la necessità di precisione millimetrica. Ecco, in questo scenario, ogni ottimizzazione è oro colato!

Il Grattacapo dei Blocchi Dentati Tradizionali

Per chi non mastica pane e cemento tutti i giorni, i blocchi dentati sono elementi cruciali nelle travi a cassone. Sono lì, nascosti ma fondamentali, spesso all’estremità della trave, vicino al diaframma. Il loro compito? Ancorare i trefoli di precompressione, quei “muscoli d’acciaio” che danno forza e resistenza alla struttura. Devono distribuire uniformemente la forza di ancoraggio al calcestruzzo, evitare che si spacchi tutto e aiutare a trasferire la tensione. Insomma, un lavoraccio di responsabilità!

Il problema è che, tradizionalmente, assemblare l’armatura di questi blocchi dentati è un’impresa titanica. Le barre longitudinali, trasversali e laterali devono incastrarsi, penetrare nella soletta o nell’anima della trave… un vero e proprio puzzle tridimensionale che richiede tempo, pazienza e manodopera specializzata. E questo, capite bene, cozza un po’ con la spinta verso l’industrializzazione e l’efficienza che il settore delle costruzioni sta vivendo. Pensate che per assemblare un blocco dentato tradizionale ci vogliono circa 12 ore! Dodici ore per un singolo componente, moltiplicato per quanti ce ne servono… fate voi i conti.

Le Nostre Proposte Innovative: Ancoraggio Terminale e Piastra di Ancoraggio

Di fronte a questa sfida, ci siamo detti: “E se provassimo a semplificare le cose?”. Così, abbiamo messo a punto due nuovi tipi di componenti di armatura prefabbricata per i blocchi dentati: il tipo a ancoraggio terminale (end-anchored) e il tipo a piastra di ancoraggio (anchor plate). L’idea di base è semplice: preparare il più possibile in officina, per arrivare in cantiere con pezzi pronti da montare, un po’ come i mobili dell’IKEA, ma decisamente più robusti!

• Blocchi dentati a ancoraggio terminale: Qui, le estremità inferiori delle barre longitudinali e trasversali sono dotate di piccole piastre di ancoraggio. Una volta che l’intera “gabbia” del blocco dentato è pronta, viene inserita nella struttura in acciaio della soletta inferiore e fissata. Alcune barre diagonali vengono raddrizzate per facilitare l’installazione.
• Blocchi dentati a piastra di ancoraggio: In questo caso, l’estremità inferiore del componente di armatura del blocco dentato ha una vera e propria piastra di ancoraggio più grande. Le barre portanti sono saldate a questa piastra, che a sua volta viene collegata alla gabbia della soletta inferiore tramite bulloni a U. La cosa furba è che le barre del blocco dentato non devono più “invadere” la trave a cassone, ma si ancorano a queste piastre interne.

La bellezza di questi sistemi? La velocità! Pensate che per installare un blocco dentato a piastra di ancoraggio ci vuole solo 1 ora (contro le 12 tradizionali, un risparmio del 90%!), mentre per quello a ancoraggio terminale ce ne vogliono 3 (comunque un quarto del tempo!). Una vera e propria svolta per l’efficienza del cantiere.

Mettiamoli alla Prova: I Test Meccanici

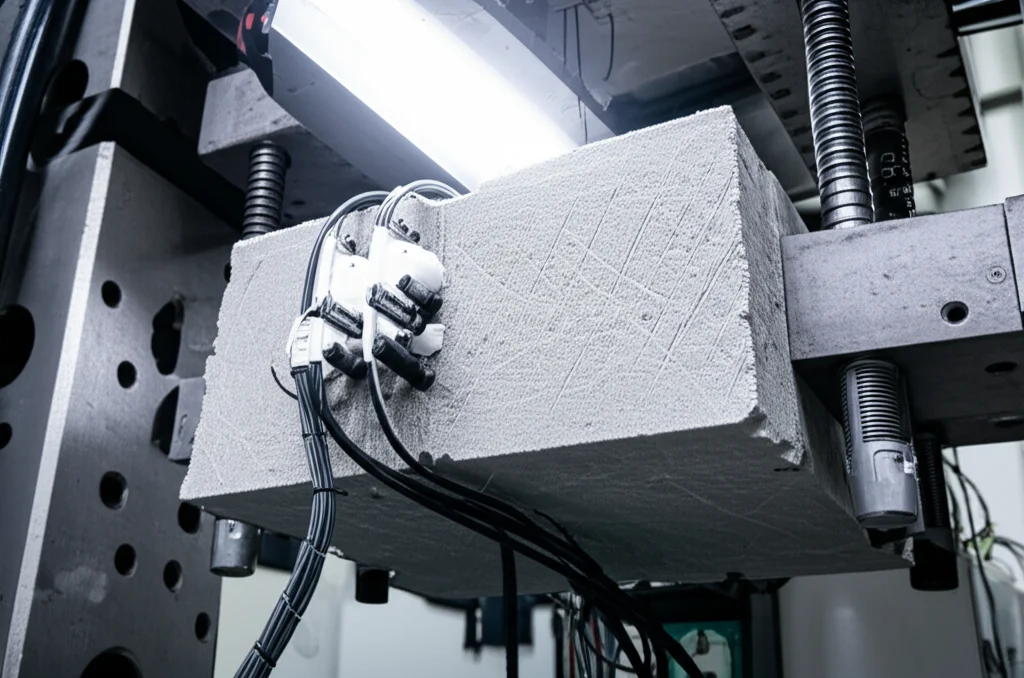

Ok, sono più veloci da montare, ma reggono? Questa è la domanda da un milione di dollari. Per rispondere, abbiamo costruito dei provini in scala reale, basandoci su un blocco dentato triangolare tipico, e li abbiamo messi sotto torchio nel laboratorio prove della CCCC Second Harbor Engineering Company. Abbiamo realizzato tre tipi di provini: uno tradizionale, uno con ancoraggio terminale e uno con piastra di ancoraggio. Tutti realizzati con calcestruzzo C40 (resistenza a compressione cubica di 50.5 MPa) e barre d’acciaio HRB400.

Abbiamo applicato un carico di trazione crescente, simulando la tensione dei cavi di precompressione, usando un martinetto idraulico da 4000 kN. Abbiamo monitorato tutto: la formazione e la propagazione delle fessure, le deformazioni (strain) sull’acciaio e sul calcestruzzo tramite estensimetri posizionati strategicamente. L’obiettivo era capire il loro comportamento fino al limite, la loro capacità portante e, soprattutto, se i nostri nuovi sistemi fossero affidabili quanto quello tradizionale.

Risultati Che Parlano Chiaro: Efficienza e Sicurezza

Ebbene, i risultati sono stati entusiasmanti! Dal punto di vista della modalità di rottura finale, non ci sono state differenze significative tra i tre tipi di blocchi. Questo ci dice che i nuovi design hanno una capacità portante che soddisfa pienamente i requisiti, proprio come i vecchi. Missione compiuta da questo lato!

Analizzando le fessurazioni, abbiamo notato qualche differenza nel modo in cui si sviluppano, ma nulla di preoccupante. Ad esempio, viste dalla faccia terminale, le fessure si propagano diagonalmente in tutti e tre i tipi. I blocchi tradizionali mostrano uno sviluppo più simmetrico, con più fessure e leggermente più ampie. Nei nostri nuovi modelli, le fessure erano un po’ più concentrate in alcune zone, ma il carico di prima fessurazione era simile per tutti (circa 1450-1660 kN).

La cosa interessante è che non c’è stato alcuno scorrimento o spostamento tra i blocchi dentati e la soletta inferiore, e le deformazioni misurate sulla soletta erano minime. Questo significa che l’ancoraggio funziona a meraviglia!

Passando alle deformazioni dell’acciaio, abbiamo visto che aumentano con il carico, come c’era da aspettarsi. Le barre più sollecitate sono quelle trasversali vicino all’estremità. Confrontando i tre tipi, le curve carico-deformazione per i blocchi tradizionali e quelli a piastra di ancoraggio mostrano cambi di pendenza più netti, mentre nei blocchi a ancoraggio terminale la deformazione cresce costantemente con il carico, indicando che non avevano ancora raggiunto il loro limite di capacità portante. Questo suggerisce che la disposizione dell’armatura nei blocchi a piastra di ancoraggio permette di sfruttare al meglio la resistenza dell’acciaio.

Sotto il carico massimo, la deformazione dell’acciaio nel blocco a piastra di ancoraggio era la più pronunciata, seguita dal tipo a ancoraggio terminale e infine dal metodo tradizionale. Questo, in alcune zone, potrebbe suggerire una performance leggermente inferiore del blocco a piastra rispetto al tradizionale, ma stiamo parlando di sottigliezze.

Per quanto riguarda le deformazioni del calcestruzzo, anche queste aumentano con il carico. La rottura dei blocchi è governata principalmente dalla loro deformazione a trazione. Dopo aver raggiunto il carico di progetto, le massime deformazioni a trazione sulla superficie del calcestruzzo per i blocchi a piastra di ancoraggio e tradizionali erano rispettivamente di 290 με e 371 με, localizzate nella zona di spacco sotto l’ancoraggio. Per i blocchi a ancoraggio terminale, la massima deformazione a trazione era di 435 με.

Cosa Significa Tutto Questo?

Le conclusioni che possiamo trarre sono piuttosto nette:

• I nuovi tipi di blocchi dentati (a ancoraggio terminale e a piastra di ancoraggio) mostrano modalità di rottura finale simili a quelli tradizionali, con una capacità portante che soddisfa i requisiti. Quindi, sono sicuri e affidabili.
• Il processo di assemblaggio delle armature per i nuovi blocchi è significativamente più efficiente, con tempi di installazione drasticamente ridotti. Questo è un enorme vantaggio per i cantieri.
• Le deformazioni dell’acciaio nei nuovi blocchi sono generalmente inferiori o comparabili a quelle dei blocchi tradizionali, confermando la sicurezza strutturale dei nuovi componenti.

Certo, questo è uno studio sperimentale e, come tale, ha le sue limitazioni, soprattutto nel numero di prove. In futuro, sarebbe fantastico combinare questi risultati con analisi agli elementi finiti e simulazioni multi-parametriche, magari includendo test di fatica o carichi ciclici, per sviscerare ancora più a fondo le prestazioni di questi nuovi campioni.

Ma il messaggio chiave è forte e chiaro: questi nuovi tipi di blocchi dentati prefabbricati hanno tutte le carte in regola per essere promossi e applicati su larga scala nell’ingegneria dei ponti autostradali, sia per le travi a cassone continue che per quelle a conci. Si tratta di un piccolo passo per un componente, ma potenzialmente un grande passo per l’efficienza e la velocità costruttiva nel nostro settore!

Spero che questo piccolo viaggio nel mondo dei blocchi dentati vi abbia affascinato quanto ha affascinato me studiarli e testarli. L’ingegneria è anche questo: osservare un problema, ingegnarsi per trovare una soluzione migliore e poi dimostrare che funziona. Alla prossima!
