Bilayer Giano TMD: La Rivoluzione Sottile per le Celle Solari del Futuro

Ciao a tutti, appassionati di scienza e tecnologia! Oggi voglio parlarvi di qualcosa che mi sta davvero elettrizzando: la ricerca di nuovi materiali per rendere l’energia solare ancora più efficiente e accessibile. Sappiamo tutti quanto sia cruciale trovare alternative pulite ai combustibili fossili, vero? E se vi dicessi che una delle strade più promettenti ci porta nel mondo dell’infinitamente piccolo, a livello atomico?

Esatto, sto parlando dei cosiddetti materiali bidimensionali (2D), fogli sottilissimi, spessi appena uno o pochi atomi, con proprietà spesso sorprendenti e diverse dai loro “cugini” tridimensionali. Tra questi, una famiglia sta facendo faville nel campo della ricerca energetica: i dicalcogenuri di metalli di transizione, o più semplicemente TMD.

Ma cosa sono questi TMD? E cosa c’entrano i Giano?

Immaginate un “panino” atomico: uno strato di atomi di un metallo di transizione (come il Molibdeno, Mo) stretto tra due strati di atomi di calcogeno (come Zolfo S, Selenio Se, Tellurio Te). La formula classica è MX₂, tipo MoS₂. Fin qui, tutto “normale”.

Ma la scienza ama complicare (e migliorare!) le cose. E se i due strati esterni fossero *diversi*? Ecco che nascono i TMD Giano (dal dio romano bifronte), con una formula tipo X-M-Y (ad esempio, S-Mo-Se). Questa asimmetria, questa rottura della simmetria speculare, non è solo un vezzo estetico a livello atomico! Introduce un dipolo elettrico intrinseco nel materiale. Perché è una figata pazzesca per le celle solari? Perché questo campo elettrico interno aiuta a contrastare una delle principali perdite di efficienza: la ricombinazione delle coppie elettrone-buca generate dalla luce solare. Meno ricombinazione = più corrente utile!

L’arte dell’impilamento: Nascono i Bilayer

Ma non finisce qui. La bellezza dei materiali 2D è che possiamo impilarli uno sull’altro, tenuti insieme da deboli forze di van der Waals (vdW), un po’ come fogli di carta atomici. Possiamo creare degli “eterostrati” o, nel nostro caso, dei bilayer, cioè coppie di strati Giano impilati.

Perché farlo? Perché combinando strati diversi, possiamo “ingegnerizzare” le proprietà finali in modo ancora più preciso. È come avere dei mattoncini Lego atomici con cui costruire il materiale perfetto per assorbire la luce solare e convertirla in elettricità.

La Caccia al Sacro Graal: Band Gap Diretto e Allineamento di Tipo II

Quando si progetta un materiale per celle solari, due caratteristiche sono fondamentali:

• Un band gap diretto: Significa che il materiale può assorbire la luce solare in modo molto efficiente, generando direttamente le coppie elettrone-buca senza bisogno di “aiutini” (come i fononi, le vibrazioni del reticolo atomico).

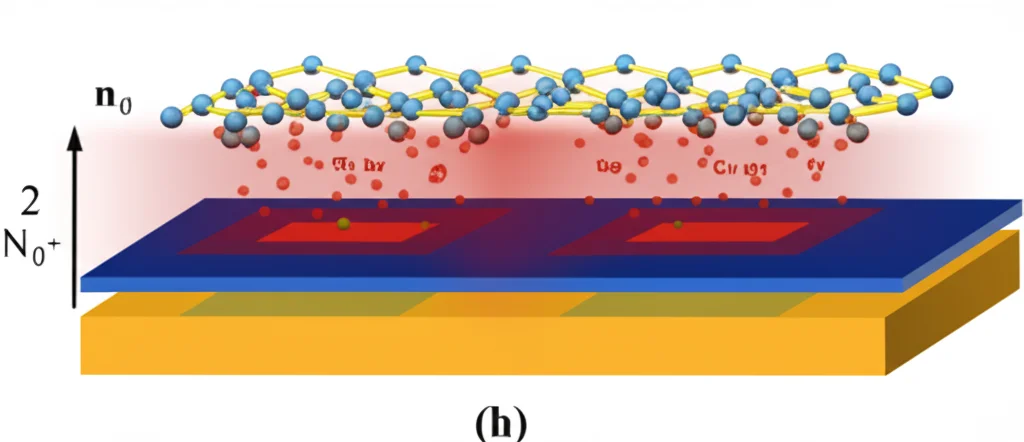

• Un allineamento di banda di tipo II (Type-II band alignment): In un bilayer, questo significa che gli elettroni generati dalla luce preferiscono stare su uno strato, mentre le buche (le “assenze” di elettroni) preferiscono stare sull’altro. Questa separazione spaziale è fantastica! Riduce drasticamente la probabilità che elettrone e buca si ricombinino, allunga la loro vita utile e aumenta l’efficienza complessiva della cella.

Nel nostro studio, ci siamo concentrati su bilayer Giano a base di Molibdeno (Mo), usando come “mattoni” i monolayer S-Mo-Se e Se-Mo-Te, che già da soli mostrano un promettente band gap diretto. Abbiamo costruito virtualmente (tramite calcoli quantistici super accurati basati sulla teoria del funzionale della densità, DFT) ben 20 diverse configurazioni di bilayer, cambiando sia il modo in cui gli strati erano impilati (lo stacking: AA, AA’, AB, ecc.) sia quali atomi si trovavano all’interfaccia tra i due strati (la composizione dell’interfaccia: Te|Se, Te|S, Se|Se, Se|S).

La Sorpresa: L’Interfaccia è la Regina!

E qui arriva uno dei risultati più affascinanti: abbiamo scoperto che la composizione dell’interfaccia ha un impatto enormemente più grande sulle proprietà elettroniche e ottiche del bilayer rispetto a come gli strati sono impilati (lo stacking).

In pratica: cambiare gli atomi che si “toccano” tra i due strati (ad esempio, avere Tellurio di fronte a Selenio o Tellurio di fronte a Zolfo) modifica profondamente il comportamento del materiale (il band gap, l’allineamento delle bande, ecc.). Cambiare semplicemente come gli strati sono sovrapposti geometricamente (lo stacking), mantenendo la stessa composizione all’interfaccia, produce variazioni molto minori, principalmente sulla dimensione del band gap.

Questo è un messaggio potentissimo per chi progetta questi materiali: se vuoi ottimizzare un bilayer Giano TMD, devi concentrarti sull’ingegneria della composizione dell’interfaccia!

Dei 20 bilayer studiati, ben 11 hanno mostrato la combinazione vincente: band gap diretto e allineamento di tipo II. In tutti questi casi promettenti, abbiamo osservato che lo strato S-Mo-Se tende ad “accettare” gli elettroni (dominando il minimo della banda di conduzione, CBM), mentre lo strato Se-Mo-Te tende a “donare” gli elettroni, ovvero ad accumulare le buche (dominando il massimo della banda di valenza, VBM). Proprio quello che volevamo per separare le cariche!

Assorbimento e Efficienza: I Numeri Contano

Abbiamo anche analizzato come questi materiali interagiscono con la luce. I risultati sono ottimi: sia i monolayer che i bilayer mostrano coefficienti di assorbimento molto alti (> 10⁵ cm⁻¹) nella regione della luce visibile e ultravioletta. Assorbono tantissima luce, il che è essenziale per una cella solare.

Infine, la domanda cruciale: quanto sono efficienti nel convertire la luce solare in elettricità? Abbiamo calcolato l’efficienza di conversione di potenza (PCE) teorica per i nostri 11 candidati migliori. Anche qui, la dipendenza dalla composizione dell’interfaccia è risultata nettissima, molto più forte di quella dallo stacking.

Il “campione” tra i bilayer studiati è risultato essere la configurazione AA’-SeMoTe|SeMoS (stacking AA’, interfaccia Selenio-Zolfo), che ha raggiunto una PCE teorica del 15.6%. Un valore molto promettente, soprattutto considerando che è ottenuto grazie a un’ottima combinazione di fattori, tra cui un basso offset della banda di conduzione favorito da una forte ibridazione tra gli strati.

Conclusioni e Prospettive Future

Insomma, cosa ci portiamo a casa da questo viaggio nel nanomondo?

• I monolayer Giano S-Mo-Se e Se-Mo-Te sono ottimi blocchi di partenza con band gap diretti.
• Creare bilayer da questi monolayer permette di ottenere materiali con band gap diretto e allineamento di tipo II, ideali per separare le cariche nelle celle solari.
• La composizione dell’interfaccia è il fattore chiave da controllare per ottimizzare le proprietà, molto più dello stacking.
• L’ingegneria mirata dell’interfaccia nei bilayer Giano TMD apre strade entusiasmanti per sviluppare materiali assorbitori per celle solari di nuova generazione, potenzialmente più efficienti e versatili.

Certo, siamo ancora a livello di calcoli teorici e simulazioni, ma i risultati sono incredibilmente incoraggianti. Questi materiali ultra-sottili, con le loro facce diverse e la loro capacità di lavorare in coppia, potrebbero davvero rappresentare una piccola, grande rivoluzione nel campo del fotovoltaico. Non vedo l’ora di vedere cosa ci riserverà il futuro in questo campo!
