Ancore Elicoidali Alate: La Rivoluzione Nascosta Sotto Terra per Fondamenta Super Resistenti!

Ciao a tutti, appassionati di ingegneria e curiosi delle meraviglie nascoste sotto i nostri piedi! Oggi voglio parlarvi di qualcosa che potrebbe sembrarvi uscito da un film di fantascienza, ma che in realtà è una soluzione ingegneristica brillante e sempre più diffusa: le ancore elicoidali alate. Immaginatele come dei giganteschi cavatappi super-evoluti, progettati per dare una stabilità incredibile alle strutture, specialmente in terreni un po’ capricciosi come quelli argillosi.

Ho avuto il piacere di “scavare” in uno studio affascinante che ha analizzato proprio queste ancore, concentrandosi sulla loro capacità di resistere a carichi sia verticali che laterali. E credetemi, i risultati sono davvero notevoli!

Ma perché “alate”? E perché ne abbiamo bisogno?

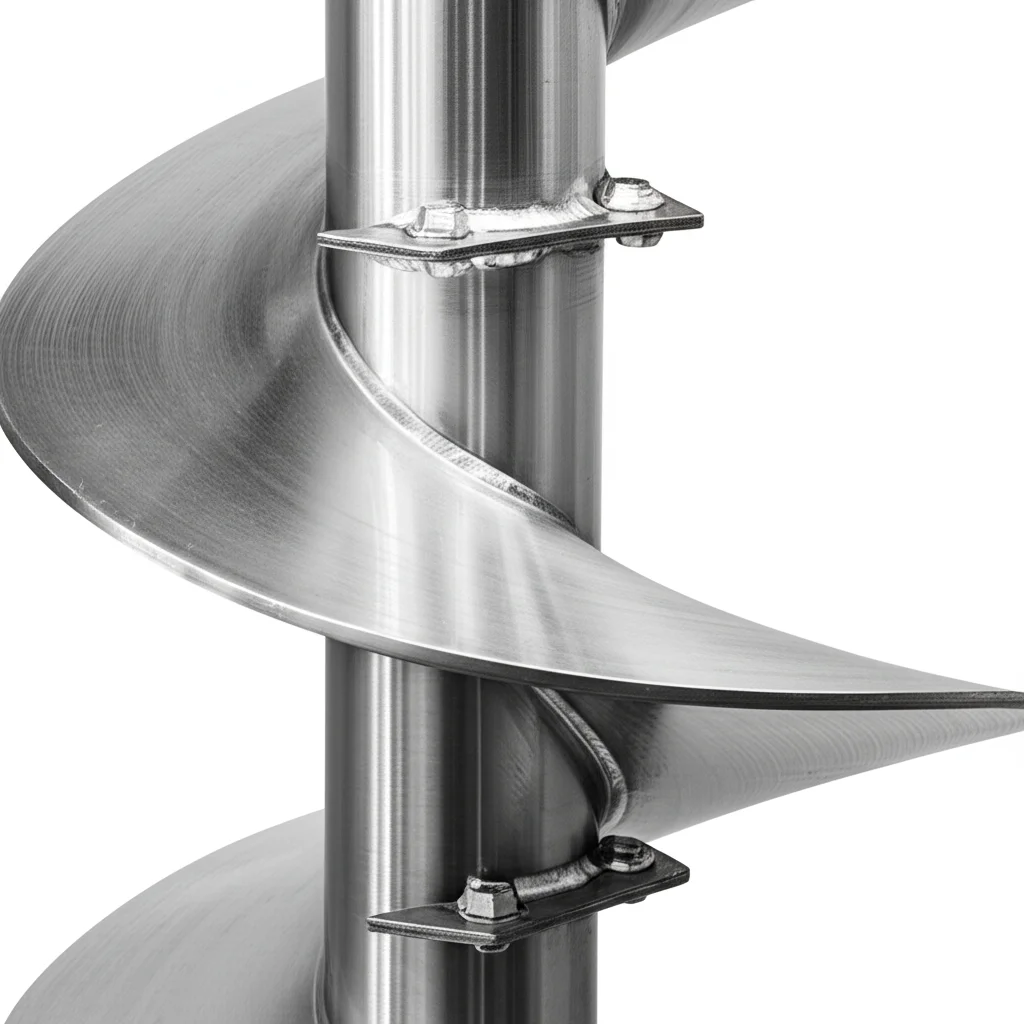

Le ancore elicoidali tradizionali sono già fantastiche: un’asta centrale con una o più eliche d’acciaio saldate. Si avvitano nel terreno – un po’ come una vite nel legno – e offrono un’ottima resistenza, soprattutto ai carichi verticali. Pensate a pali per linee elettriche, torri di trasmissione, ma anche a fondazioni per edifici in zone con terreni difficili. Sono facili da installare, hanno un impatto ambientale minimo e sono pronte all’uso quasi subito. Mica male, eh?

Il “problema”, se così vogliamo chiamarlo, sorge quando queste strutture devono sopportare anche forti spinte laterali. Immaginate una torre di trasmissione in balia del vento, o soggetta alla tensione dei cavi. L’asta dell’ancora tradizionale, pur robusta, potrebbe non avere abbastanza “presa” laterale nel terreno per contrastare queste forze in modo ottimale. Ed è qui che entrano in gioco le ali!

Aggiungere delle “ali” – delle piastre metalliche – vicino alla sommità dell’asta dell’ancora, appena sotto il livello del suolo, è come dare all’ancora delle braccia extra per aggrapparsi al terreno. Queste ali aumentano drasticamente la superficie di contatto con il suolo, mobilitando una porzione maggiore di terreno per resistere alle spinte orizzontali. Una vera e propria genialata!

Lo studio nel dettaglio: cosa abbiamo scoperto?

I ricercatori hanno utilizzato potenti metodi di analisi numerica (nello specifico, il metodo degli elementi finiti, o FEM, con software come ABAQUS) per simulare il comportamento di queste ancore elicoidali alate in un terreno misto, ovvero un materiale coesivo con attrito interno, tipico dei suoli argillosi. Hanno testato diverse configurazioni, variando l’altezza e la larghezza delle ali, per vedere come questi parametri influenzassero la capacità portante.

E i risultati? Beh, preparatevi a rimanere a bocca aperta!

• Capacità Laterale da Urlo: L’aggiunta delle ali aumenta in modo significativo la capacità portante laterale ultima (ULC). Pensate che, con ali di dimensioni ottimali (altezza relativa h/D di 2 e larghezza relativa B/D di 1.5, dove D è il diametro dell’elica), l’ULC può arrivare ad essere ben 4 volte superiore a quella di un’ancora elicoidale senza ali! Impressionante, vero?
• L’altezza delle ali conta, ma fino a un certo punto: Aumentare l’altezza delle ali migliora la resistenza laterale, ma c’è un limite. Una volta che l’altezza supera la massima profondità di mobilitazione del terreno indotta dall’ala o dall’asta sotto carico laterale, l’incremento di ULC si arresta. In pratica, il terreno più profondo non viene più “ingaggiato” efficacemente. Lo studio ha identificato questa profondità critica intorno a 2.5 volte il diametro dell’elica (2.5D).
• La larghezza delle ali fa la differenza: Anche se l’incremento percentuale di ULC tende a diminuire man mano che le ali diventano più larghe, si osservano ancora aumenti significativi anche con larghezze relative (B/D) di 1.5. Più larghe sono, più terreno “spostano” e più resistenza offrono.

Per i più tecnici tra voi, lo studio propone anche un metodo di calcolo per la ULC, basato sulla teoria di Rankine per la spinta passiva delle terre, ma con delle correzioni intelligenti per tenere conto dell’altezza e della larghezza effettive delle ali, basate sull’analisi del campo di spostamento del terreno al momento della rottura. E non mancano suggerimenti sui fattori di sicurezza da adottare in fase di progettazione.

E per i carichi verticali? Le ali aiutano?

Qui la storia si fa un po’ diversa, ma altrettanto interessante.

• Resistenza a Trazione (Uplift): Quando si tratta di resistere a forze che tendono a “strappare” l’ancora dal terreno, le ali poste in sommità hanno un effetto trascurabile. La resistenza a trazione è quasi interamente affidata alle eliche profonde. Questo ha senso: le ali sono vicine alla superficie, dove il terreno offre meno confinamento, e l’attrito tra ali e suolo è limitato. Lo studio ha confermato che ogni elica, se distanziata correttamente (oltre 1.53D l’una dall’altra, usando un criterio di rottura dello 0.1D di spostamento), lavora in modo indipendente, come se fosse da sola. Per stimare la capacità portante verticale delle singole eliche, la buona vecchia formula di Terzaghi per le fondazioni circolari si è dimostrata ancora una volta molto efficace.
• Resistenza a Compressione: Qui le ali danno un piccolo, ma utile, contributo. La capacità portante a compressione di un’ancora alata è leggermente superiore a quella di un’ancora senza ali. Questo aumento (dal 6.3% al 13.8% nei casi analizzati) è dovuto principalmente alla resistenza di punta delle ali, cioè alla capacità della base delle ali di “premere” sul terreno sottostante. L’altezza dell’ala incide poco, mentre la larghezza è più determinante. Più l’ala è larga, maggiore è la sua area di base e quindi la sua resistenza di punta.

Interessante notare come la resistenza di punta unitaria (qcu) delle ali diminuisca logaritmicamente all’aumentare del rapporto tra larghezza e spessore della base dell’ala (B/t). Per ali con un rapporto B/t non inferiore a 15, i ricercatori suggeriscono di usare i fattori di capacità portante di Meyerhof per le fondazioni profonde a nastro per stimare questa qcu, applicando poi dei fattori correttivi per la forma.

Implicazioni Pratiche: Cosa Significa Tutto Ciò per gli Ingegneri?

Questo studio non è solo un bell’esercizio accademico; fornisce strumenti concreti e preziose indicazioni per i progettisti. Ecco alcuni punti chiave:

• Progettazione Ottimizzata: Comprendere come l’altezza e la larghezza delle ali influenzino la capacità portante laterale permette di dimensionarle in modo ottimale, evitando sprechi di materiale o, al contrario, sottostime pericolose.
• Interazione Ali-Eliche: Per evitare che il lavoro delle ali (sotto carico laterale) interferisca con quello delle eliche (sotto carico verticale), è importante che l’elica più superficiale sia interrata a una profondità sufficiente. Questa profondità dovrebbe essere maggiore della somma tra la spaziatura critica dell’elica e la massima profondità di mobilitazione del suolo indotta dall’ala o dall’asta sotto carico laterale.
• Metodi di Calcolo Affidabili: Le formule e i fattori di correzione proposti, basati su analisi rigorose e validati con dati sperimentali e altre simulazioni, offrono una base solida per le stime di progetto.
• Versatilità: Le ancore elicoidali alate si confermano una soluzione eccellente per una vasta gamma di applicazioni, specialmente dove i carichi combinati (verticali e orizzontali) sono significativi e i terreni presentano sfide.

È importante sottolineare che, sebbene lo studio si sia concentrato su terreni argillosi con specifiche proprietà, le leggi generali sull’influenza delle dimensioni delle ali sono probabilmente valide anche per altri tipi di suolo, sebbene i parametri specifici andrebbero ricalibrati. Come sempre in ingegneria, ogni progetto è una storia a sé e richiede analisi dedicate.

In Conclusione

Le ancore elicoidali alate rappresentano un passo avanti notevole nel campo delle fondazioni profonde. La loro capacità di migliorare drasticamente la resistenza ai carichi laterali, mantenendo al contempo l’efficienza sui carichi verticali (grazie alle eliche), le rende una soluzione estremamente versatile e performante. Lo studio numerico che ho esplorato ci fornisce una comprensione più profonda del loro comportamento e ci dà gli strumenti per progettarle con maggiore sicurezza ed efficacia.

Quindi, la prossima volta che vedrete una slanciata torre di trasmissione o un impianto fotovoltaico su un terreno apparentemente instabile, pensate che sotto potrebbe esserci un piccolo capolavoro di ingegneria come un’ancora elicoidale alata, che lavora silenziosamente per garantire stabilità e sicurezza. Non è affascinante?

Spero che questo viaggio nel mondo delle fondazioni vi sia piaciuto. L’ingegneria è piena di queste soluzioni ingegnose, spesso nascoste alla vista, ma fondamentali per il nostro mondo moderno!

Fonte: Springer
