Ascoltare le Dighe: La Magia dei Tensori Spaziotemporali per Svelare i Segreti delle Vibrazioni

Introduzione: Il Battito Nascosto delle Grandi Opere Idrauliche

Ciao a tutti! Avete mai pensato a cosa succede dentro una diga imponente o una chiusa che regola fiumi? Queste gigantesche strutture di cemento, che noi ingegneri chiamiamo opere idrauliche, sono vive. Sì, avete capito bene, vibrano! Non come noi, ovviamente, ma rispondono alle sollecitazioni dell’ambiente: la pressione dell’acqua, le variazioni di temperatura, persino piccole scosse. Queste vibrazioni sono come un battito cardiaco, un linguaggio segreto che ci racconta lo stato di salute della struttura.

Il problema? Questo linguaggio è spesso sussurrato e confuso, mescolato a un sacco di “rumore” di fondo – interferenze, segnali inutili che rendono difficile capire se la struttura sta bene o se c’è qualche crepa nascosta, qualche danno che potrebbe diventare pericoloso. Immaginate di dover ascoltare un messaggio importante in una stanza affollatissima: non è facile, vero? Per decenni, abbiamo cercato modi per “pulire” questi segnali e ascoltare chiaramente il messaggio della struttura. Ed è qui che entra in gioco una tecnica affascinante che voglio raccontarvi oggi: l’analisi tensoriale spaziotemporale. Sembra complicato? Un po’ lo è, ma cercherò di spiegarvelo in modo semplice e, spero, intrigante!

Il Problema: Un Coro Disordinato di Vibrazioni e Rumore

Le strutture idrauliche, come dighe e chiuse, sono sistemi complessi, aperti e non lineari. Cosa significa? Che interagiscono continuamente con l’ambiente (temperatura, livello dell’acqua) e le loro diverse parti si influenzano a vicenda in modi non sempre prevedibili. Il “rumore” che disturba i segnali di vibrazione può venire da mille fonti ed è spesso casuale e imprevedibile.

Tradizionalmente, per analizzare queste vibrazioni, si prendevano i dati da un sensore alla volta e si cercava di filtrare il rumore. Esistono tanti metodi: alcuni lavorano nel dominio del tempo (come filtri sulla media o sulla mediana), altri nel dominio della frequenza (eliminando certe frequenze considerate “rumore”), altri ancora combinano tempo e frequenza (come le famose trasformate wavelet o la decomposizione empirica dei modi, EMD).

Questi metodi hanno i loro pregi, ma anche grossi difetti:

• I metodi nel dominio del tempo sono semplici ma un po’ “ciechi”, ignorano le caratteristiche statistiche del segnale e funzionano bene solo con certi tipi di rumore (come i picchi improvvisi).
• I metodi nel dominio della frequenza faticano a eliminare il rumore che ha frequenze simili a quelle del segnale utile.
• Metodi più avanzati come le wavelet richiedono di scegliere a priori delle funzioni base, una scelta che può non essere ottimale per tutti i segnali. L’EMD è adattiva ma può avere problemi di “mescolamento” dei modi (modal mixing). Anche la più recente Decomposizione Variazionale dei Modi (VMD), pur essendo robusta, viene spesso applicata a un sensore alla volta.

Il vero limite, però, è che analizzare un sensore alla volta ignora una cosa fondamentale: le correlazioni spaziotemporali. I sensori installati su una struttura non sono isole! Quello che succede in un punto influenza ciò che accade negli altri punti, e questo legame cambia nel tempo. Trattare i dati separatamente significa perdere informazioni preziose e rischiare di filtrare troppo (eliminando segnale utile) o troppo poco (lasciando rumore). Inoltre, con decine o centinaia di sensori, analizzarli uno per uno richiede un sacco di tempo, troppo per un monitoraggio online efficace.

La Svolta: L’Analisi Tensoriale Spaziotemporale – Vedere il Quadro Completo

E se potessimo guardare ai dati di tutti i sensori contemporaneamente, considerando sia la loro posizione (spazio) sia come evolvono (tempo)? Qui entra in gioco la matematica dei tensori. Non spaventatevi! Un tensore, in questo contesto, potete immaginarlo come un “cubo” (o ipercubo) di dati. Se i dati di un sensore nel tempo sono una linea (1D) e i dati di tutti i sensori in un istante sono una matrice (2D), i dati di tutti i sensori per un certo periodo di tempo formano una struttura 3D: il nostro tensore spaziotemporale.

L’idea geniale è questa: trasformiamo i dati grezzi dei nostri sensori in questo tensore tridimensionale. Come? Usiamo una versione migliorata e adattiva della VMD (chiamata AVMD) che scompone il segnale di ogni sensore in diverse componenti intrinseche (IMF) a diverse scale. Mettendo insieme queste componenti per tutti i sensori e per il tempo considerato, otteniamo il nostro tensore S x K x T (Numero Sensori x Numero Componenti IMF x Tempo).

Avere i dati in questa forma strutturata ci permette di usare potenti strumenti di analisi tensoriale, in particolare la decomposizione di Tucker. Pensatela come un modo per esprimere il nostro “cubo” di dati complesso come il prodotto di un “cubo” più piccolo (il tensore nucleo, core tensor) e tre matrici (le matrici fattore), una per ogni dimensione (sensori, componenti IMF, tempo). Queste matrici fattore catturano le caratteristiche principali lungo ciascuna dimensione.

Come Funziona? Un Setaccio Intelligente per Dati Multidimensionali

Ora viene il bello. Come usiamo questa decomposizione per pulire il segnale?

1. Decomposizione Efficiente: Calcolare la decomposizione di Tucker può essere pesante. Noi usiamo un metodo più furbo e veloce, basato sul criterio di Crank-Nicolson-Like, per aggiornare iterativamente il tensore nucleo e le matrici fattore. Questo ci permette di trovare la migliore approssimazione “a basso rango” del nostro tensore originale, cioè una versione semplificata che cattura l’essenza dell’informazione ma scarta molto rumore.

2. Filtri Fattoriali Intelligenti: Le matrici fattore ottenute non sono solo numeri, ma rappresentano le “modalità” principali lungo ogni dimensione. Possiamo trattarle come dei filtri! Per decidere cosa tenere e cosa buttare via (cioè, quale parte è segnale utile e quale rumore), usiamo un trucco basato sulla Decomposizione ai Valori Singolari (SVD) applicata a ciascuna matrice fattore. L’SVD scompone una matrice in base all'”energia” delle sue componenti (i valori singolari). Tipicamente, poche componenti hanno alta energia (segnale) e molte hanno bassa energia (rumore). Analizzando lo “spettro delle differenze” tra valori singolari consecutivi, troviamo il punto di “massima mutazione”, che ci indica la soglia ottimale (k) tra segnale e rumore. Ricostruiamo le matrici fattore tenendo solo le prime k componenti: ecco i nostri set di filtri fattoriali! Applicando questi filtri (cioè, ricalcolando il tensore con le matrici fattore pulite), otteniamo una prima, significativa riduzione del rumore.

3. Raffinamento Finale: Bilanciare Somiglianza e Morbidezza: Il primo passo è ottimo, ma potrebbe rimanere del rumore “difficile”, magari distribuito su tutte le frequenze. Serve un secondo passaggio, più fine. Per ogni “fetta” del nostro tensore (corrispondente a un sensore), dobbiamo decidere quale combinazione delle componenti IMF (ottenute inizialmente con AVMD) ricostruisce al meglio il segnale pulito. Come scegliere la combinazione ottimale? Qui introduciamo un modello di filtraggio ottimale con fattore di bilanciamento. Valutiamo ogni possibile combinazione di IMF secondo due criteri:
* Somiglianza: Quanto il segnale ricostruito assomiglia al segnale originale (quello dopo la prima pulizia)? Usiamo l’algoritmo Dynamic Time Warping (DTW), che è bravo a misurare la somiglianza tra serie temporali anche se sono leggermente sfasate. Lo modifichiamo anche per dare più peso ai punti temporali più recenti (Time Weight Modified DTW), perché nel monitoraggio dei danni, ciò che accade ora è spesso più importante di ciò che è accaduto molto tempo fa.
* Morbidezza (Smoothness): Un segnale pulito dovrebbe essere relativamente “liscio”, senza troppi picchi casuali dovuti al rumore. Misuriamo la morbidezza usando un coefficiente basato sulla curvatura della sequenza temporale. Più il segnale è liscio, più questo coefficiente si avvicina a zero.

Il trucco sta nel trovare la combinazione di IMF che minimizza una funzione che bilancia (tramite un fattore λ) l’importanza della somiglianza e della morbidezza. Questo ci permette di adattare il filtro alle caratteristiche specifiche del segnale e del rumore residuo, ottenendo una ricostruzione finale molto accurata del segnale utile. L’intero processo avviene in modo sincrono per tutti i sensori, sfruttando appieno le correlazioni spaziotemporali.

La Prova del Nove: L’Esperimento sulla Chiusa Modello

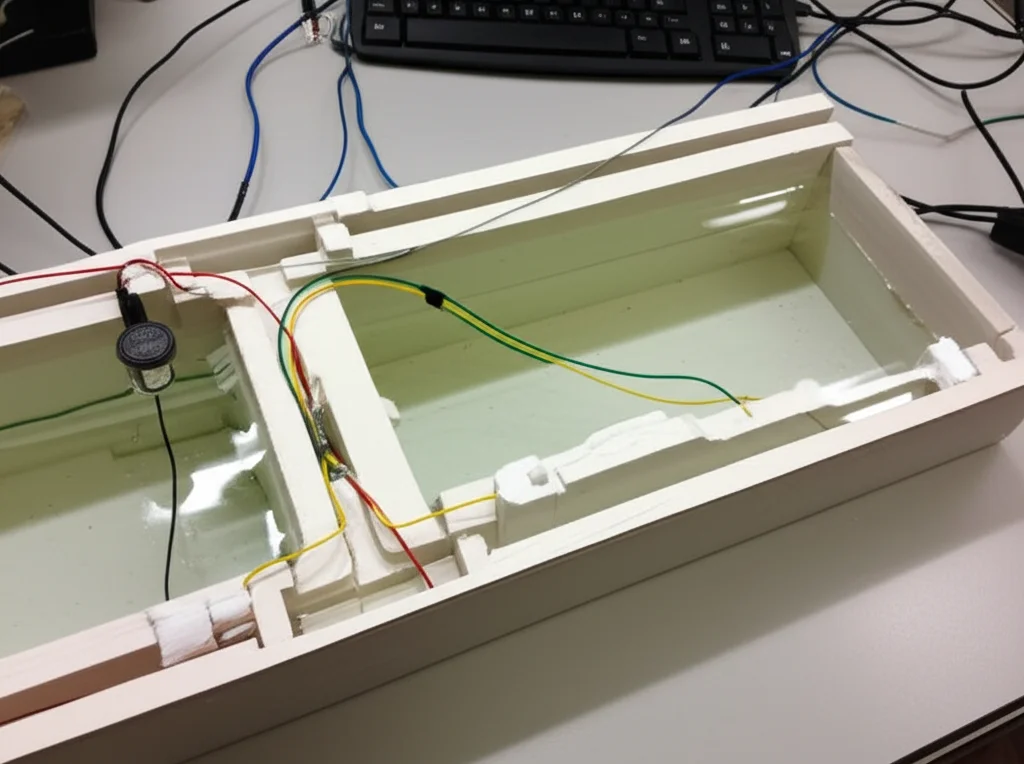

Tutto questo sembra promettente in teoria, ma funziona nella pratica? Per verificarlo, abbiamo costruito un modello in scala 1:45 di una chiusa in laboratorio. Abbiamo installato 13 sensori piezoelettrici in punti strategici e abbiamo simulato diversi scenari di danno creando delle crepe artificiali di lunghezza crescente sulla paratoia della chiusa. Abbiamo raccolto i dati di vibrazione sia in condizioni integre (C1) sia in varie condizioni di danno (da C6 a C26, simulando crepe longitudinali e trasversali).

Abbiamo applicato il nostro metodo di riduzione del rumore basato sull’analisi tensoriale ai dati raccolti. Poi, per vedere se la pulizia dei dati migliorava effettivamente la capacità di diagnosticare il danno, abbiamo usato un algoritmo di machine learning molto popolare, XGBoost, per classificare le condizioni della struttura (integra vs diversi livelli di danno) basandosi sui dati di vibrazione.

I risultati sono stati entusiasmanti!

• Usando i dati grezzi (senza riduzione del rumore), l’accuratezza del modello XGBoost nel classificare correttamente le condizioni della struttura sul set di test era del 69.5%. Non male, ma con un margine di errore significativo.
• Usando i dati puliti con il nostro metodo tensoriale, l’accuratezza è balzata al 92.0%! Un miglioramento enorme, che dimostra come il nostro approccio renda i dati molto più “distinguibili” tra le diverse condizioni di danno.

Abbiamo anche confrontato il nostro metodo con altri algoritmi di riduzione del rumore più tradizionali, applicati però a un singolo sensore alla volta (AVMD-SSA, EEMD-SVD, EMD-SVD). Anche questi metodi miglioravano l’accuratezza rispetto ai dati grezzi, ma nessuno ha raggiunto le prestazioni del nostro approccio basato sui tensori:

• AVMD-SSA (single point): 90.5%
• EEMD-SVD (single point): 87.5%
• EMD-SVD (single point): 84.5%

Questo conferma che considerare le correlazioni spaziotemporali tramite i tensori offre un vantaggio significativo per estrarre informazioni efficaci dai dati di vibrazione.

Conclusioni: Un Futuro Più Sicuro per le Nostre Infrastrutture

Cosa ci portiamo a casa da tutto questo? Che l’analisi tensoriale spaziotemporale non è solo un esercizio matematico affascinante, ma uno strumento potentissimo per il monitoraggio della salute strutturale delle opere idrauliche.

Il nostro approccio permette di:

• Elaborare i dati di più sensori in modo sincrono, catturando le preziose correlazioni spaziotemporali.
• Separare efficacemente il segnale utile dal rumore complesso, anche quando non abbiamo informazioni a priori sul rumore stesso.
• Migliorare significativamente l’accuratezza della diagnosi dei danni, come dimostrato dall’esperimento con XGBoost.
• Essere più efficiente rispetto all’analisi punto per punto, aprendo la strada a un monitoraggio online più reattivo.

Capire in tempo reale lo stato di salute di dighe, chiuse e argini è fondamentale non solo per la loro efficienza economica, ma soprattutto per la sicurezza delle persone che vivono a valle. Tecniche come questa ci aiutano a “sentire” meglio le nostre infrastrutture critiche e a intervenire prima che piccoli problemi diventino grandi disastri. La ricerca continua, ma la strada indicata dai tensori sembra davvero promettente per un futuro più sicuro.

Fonte: Springer
