Amici, vi porto nel cuore della ruggine: ecco come l’acciaio 16Mn combatte (e perde) contro il mare!

Ciao a tutti, amici della scienza e della curiosità! Oggi voglio parlarvi di un nemico subdolo ma potentissimo: la corrosione. Immaginatevi le imponenti piattaforme offshore, giganti d’acciaio che sfidano le onde… ecco, anche loro hanno un tallone d’Achille. E io, da buon investigatore dei materiali, mi sono messo sulle tracce di questo nemico, concentrandomi su un tipo specifico di acciaio, il 16Mn, usato per le piastre di rinforzo (quelle che in gergo chiamiamo “gusset plates”). Queste piastre sono cruciali, collegano parti vitali delle strutture, ma l’ambiente marino, con la sua alternanza di asciutto e bagnato, è un vero e proprio campo di battaglia per loro.

Il Problema: Quelle Fastidiose Piastre di Rinforzo Corrose

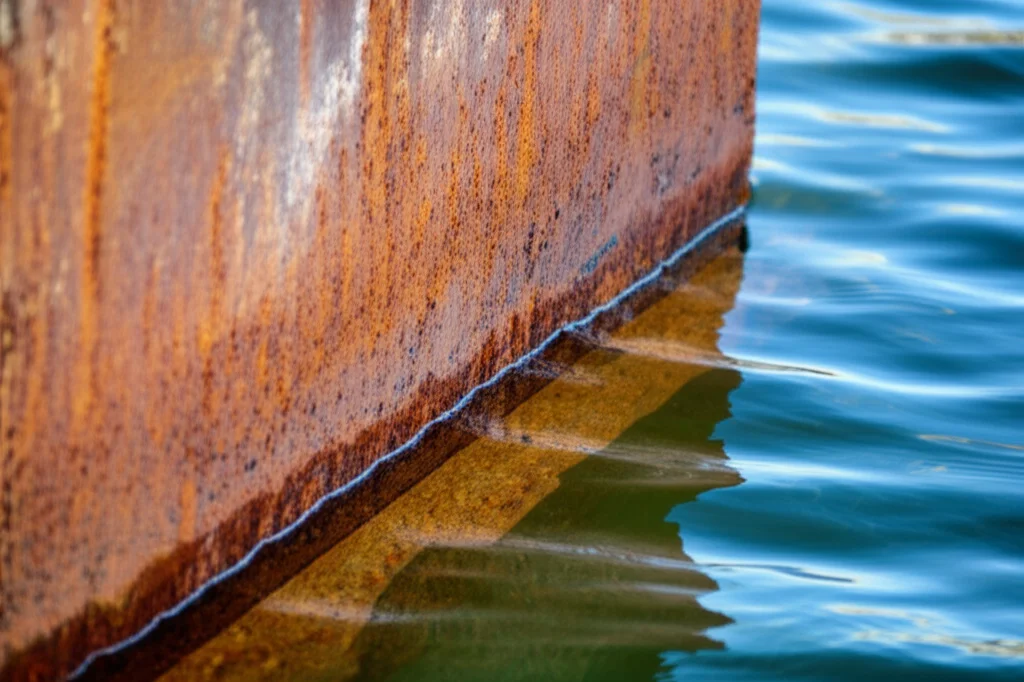

Le piattaforme marine sono un ambiente da incubo per i metalli. L’acqua salata, l’umidità, l’ossigeno… un cocktail micidiale che porta alla corrosione. Le piastre di rinforzo in acciaio 16Mn, spesso collocate in punti critici, soffrono particolarmente in queste condizioni di “asciutto-bagnato”. Pensateci: un momento sono sommerse, un momento esposte all’aria salmastra. Questo ciclo continuo non solo compromette l’integrità strutturale e accorcia la vita delle piattaforme, ma rappresenta anche una bella gatta da pelare per la sicurezza e l’economia dei progetti offshore. Ecco perché ho deciso di ficcare il naso più a fondo in questo fenomeno.

I Miei Alleati: RSM e COMSOL al Servizio della Scienza

Per affrontare questa sfida, non bastano gli esperimenti tradizionali. Certo, sono fondamentali, ma spesso mancano di modelli matematici sistematici che ci permettano di prevedere e generalizzare i risultati. Qui entra in gioco la Response Surface Methodology (RSM), uno strumento che unisce matematica e statistica per analizzare e prevedere l’impatto di più fattori sul comportamento alla corrosione. È come avere una sfera di cristallo, ma basata su dati solidi!
Ma non mi sono fermato qui. Ho chiamato in causa anche un altro pezzo da novanta: le simulazioni numeriche con COMSOL Multiphysics. Questo software potentissimo ci permette di simulare il comportamento alla corrosione in ambienti complessi, accoppiando diverse fisiche. In pratica, possiamo “vedere” come la corrosione avanza e dove colpisce di più, offrendo un supporto teorico pazzesco per la progettazione di sistemi anti-corrosione.
Il mio obiettivo? Combinare RSM e COMSOL per capire come la concentrazione di ioni cloruro (il sale, per capirci!), il rapporto tra tempo asciutto e tempo bagnato (dry-wet ratio) e lo stress meccanico applicato influenzano la velocità di corrosione (CR) del nostro acciaio 16Mn. Volevo creare un modello matematico predittivo e svelare le interazioni tra questi fattori.

I Sospettati Principali: Cloruri, Cicli Secco-Umido e Stress

Abbiamo messo sotto torchio il nostro acciaio 16Mn, variando sistematicamente questi tre parametri. Per calcolare la densità di corrente di corrosione (i_corr) abbiamo usato il metodo dell’estrapolazione di Tafel, mentre la velocità di corrosione (CR) l’abbiamo determinata con la legge di Faraday e le curve di polarizzazione dinamica.
I risultati sono stati inseriti nel modello RSM. E indovinate un po’? L’esperimento numero 3 ha mostrato la corrosione più significativa: un rapporto secco-umido di 1:1 (cioè, tanto tempo bagnato quanto asciutto), una concentrazione di ioni cloruro di 3 mol/L (molto salato!) e uno stress applicato di 324 MPa. Al contrario, l’esperimento 11 ha registrato la corrosione più bassa, con un rapporto secco-umido di 2:1, concentrazione di cloruri di 1 mol/L e stress di 421 MPa.
Grazie al software Design Expert e alla RSM, abbiamo sviluppato un’equazione polinomiale di secondo grado per descrivere la relazione tra la velocità di corrosione e i nostri tre fattori. Questa equazione tiene conto degli effetti lineari, quadratici e delle interazioni, catturando la complessità del fenomeno. E la cosa bella è che il modello funziona alla grande! Il valore di R², che indica quanto bene il modello si adatta ai dati, è stato di 0.9961. Praticamente perfetto, il che significa che possiamo fidarci delle sue previsioni.

Cosa Ci Dicono i Dati? Analisi dei Risultati e Interazioni Sorprendenti

L’analisi della varianza (ANOVA) ha confermato l’elevata significatività del nostro modello. Ma la parte più succosa è stata scoprire quale dei tre fattori avesse l’impatto maggiore. Tenetevi forte: la concentrazione di ioni cloruro (X₂) è risultata essere il boss indiscusso, il fattore chiave che domina la variazione della velocità di corrosione. Il suo valore p era il più piccolo e il suo valore F il più grande, surclassando gli altri due.
Al secondo posto, troviamo il rapporto secco-umido (X₁), mentre l’impatto dello stress (X₃) sulla velocità di corrosione è risultato relativamente più debole.
Ma non è finita qui! Analizzando le interazioni, abbiamo scoperto qualcosa di molto interessante: l’interazione tra il rapporto secco-umido e la concentrazione di ioni cloruro (X₁X₂) è risultata significativa (p < 0.05). Questo significa che questi due fattori non agiscono indipendentemente, ma si "parlano", influenzandosi a vicenda nel determinare quanto velocemente il nostro acciaio si corroderà. È come un duetto malefico contro il povero acciaio!
Il modello ha anche mostrato una deviazione standard bassa (0.0467) e altri indicatori statistici (MSE, MAE) molto buoni, confermando la sua robustezza anche con un numero limitato di campioni, grazie alla validazione incrociata Leave-One-Out (LOOCV).

Un’occhiata più da vicino: Effetti dei Singoli Fattori

Abbiamo poi analizzato l’effetto di ciascun fattore individualmente, tenendo costanti gli altri.

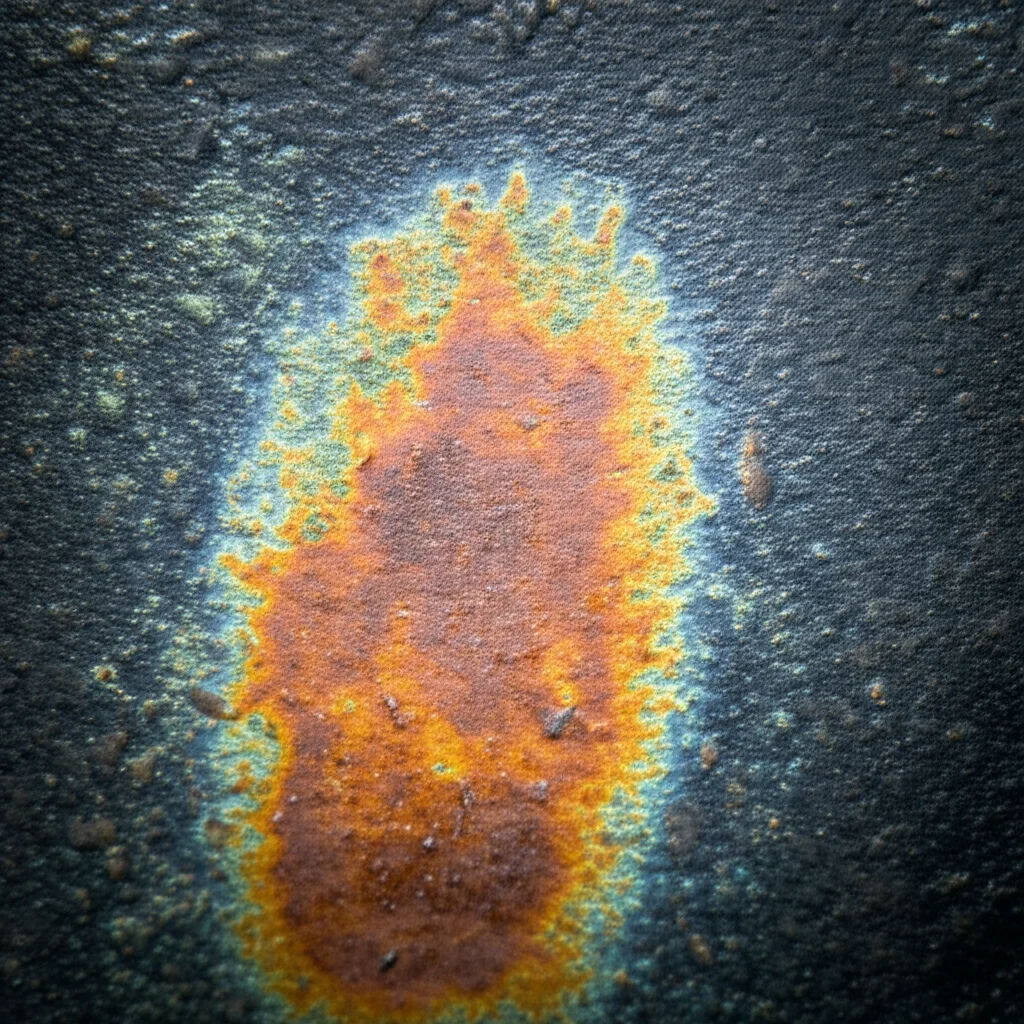

• Rapporto Secco-Umido: Aumentando il rapporto secco-umido (cioè, più tempo all’asciutto), la densità di corrente di corrosione (i_corr) e quindi la velocità di corrosione (CR) diminuiscono. Le immagini al microscopio elettronico a scansione (SEM), dopo aver rimosso i prodotti di corrosione, lo confermano: con un rapporto 1:1 (più umidità), la superficie del campione mostrava grandi vaiolature da corrosione; con un rapporto 3:1 (più asciutto), l’estensione della corrosione era significativamente ridotta. Questo suggerisce che aumentare il tempo di asciugatura inibisce la corrosione. Attenzione però: i cristalli di NaCl residui sulla superficie durante l’asciugatura possono assorbire umidità dall’ambiente, continuando a far danni!
• Concentrazione di Ioni Cloruro: Qui non ci sono sorprese: aumentando la concentrazione di ioni cloruro da 1 a 3 mol/L, la i_corr aumenta di pari passo. Più sale c’è, più l’acciaio si corrode velocemente. Gli ioni Cl^– adsorbiti sullo strato passivante accelerano la polarizzazione anodica. Le immagini SEM mostrano chiaramente che a 3 mol/L i crateri di corrosione sono più numerosi e grandi rispetto a 1 mol/L.
• Stress Applicato: L’effetto dello stress è più complesso. Aumentando lo stress dallo stato elastico (227 MPa) fino al valore di snervamento (324 MPa), la CR tende ad aumentare, raggiungendo un picco vicino allo snervamento. Superato questo punto ed entrando nella fase di deformazione plastica (421 MPa), la CR inizia a diminuire. Le immagini SEM mostrano che a 227 MPa le vaiolature sono più estese, mentre a 421 MPa il loro numero diminuisce, sebbene rimangano visibili.

Simulazioni al Computer: Vedere l’Invisibile con COMSOL

Dopo aver identificato le condizioni di massima corrosione dagli esperimenti (rapporto secco-umido 1:1, cloruri 3 mol/L, stress 324 MPa), abbiamo creato modelli ad elementi finiti con COMSOL per studiare più a fondo il comportamento delle piastre di rinforzo.

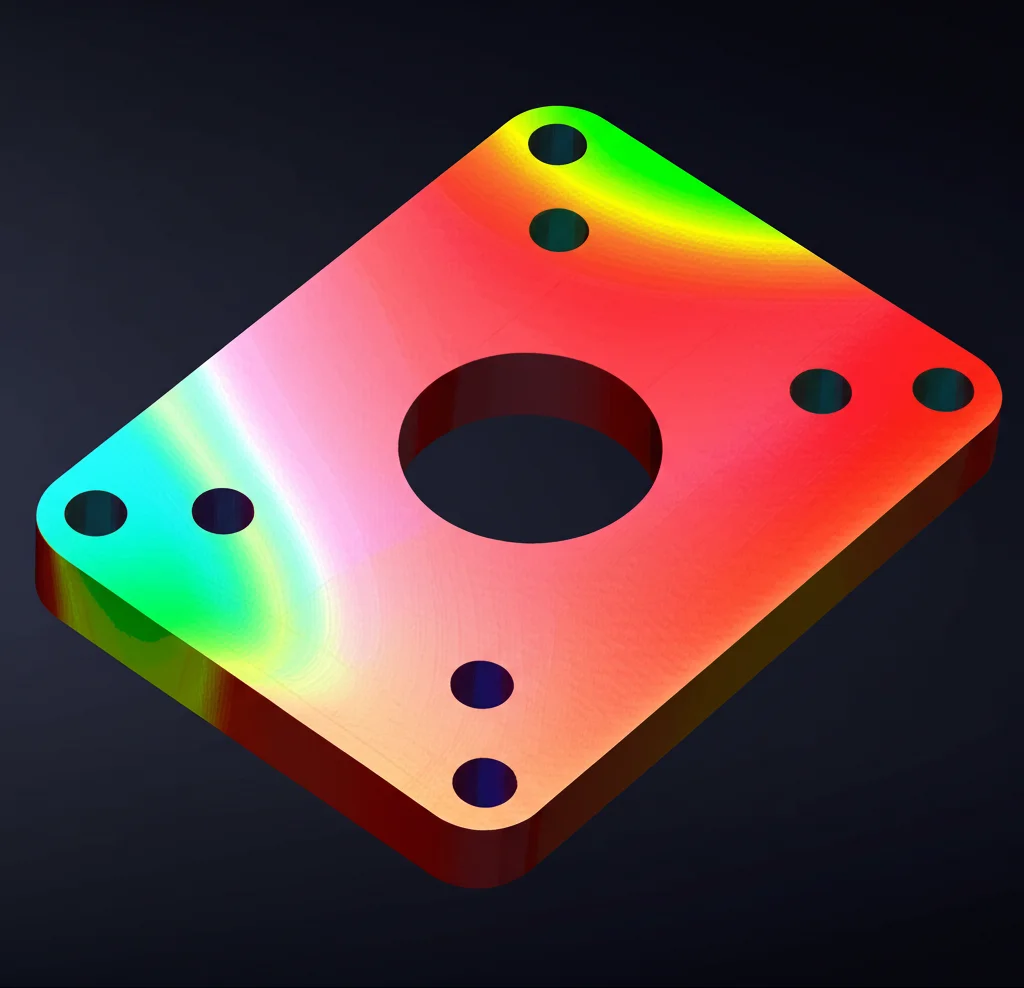

Le simulazioni ci hanno mostrato la distribuzione dello stress: quando le forze sono applicate, lo stress si concentra sia sul bordo ad angolo retto che su quello curvo della piastra. Lungo il bordo ad angolo retto, lo stress diminuisce spostandosi da sinistra a destra, per poi calare bruscamente. Sul bordo curvo, il picco è alla curva.
Abbiamo anche simulato la distribuzione del potenziale di corrosione. È risultato più negativo sul lato sinistro della sezione ad angolo retto. Alla curva, il potenziale raggiunge il suo valore più basso. In generale, il potenziale variava intorno a -0.65 V (SCE), in linea con le misure di laboratorio.
Infine, la densità di corrente anodica (i_corr): questa è risultata concentrata principalmente sul lato sinistro del bordo ad angolo retto e alla curva del bordo curvo. Le fluttuazioni improvvise della i_corr erano fortemente correlate alla localizzazione dello stress, suggerendo che l’entità dello stress ha un impatto significativo sulla sua variabilità. Il valore generale di i_corr si manteneva intorno a 1.45 A/m², confermando i risultati sperimentali. Insomma, le simulazioni hanno confermato che le zone di concentrazione dello stress sono anche quelle più vulnerabili alla corrosione.

Dentro la Ruggine: I Meccanismi Nascosti

Ma perché succedono queste cose? Cerchiamo di capirlo.
Nell’ambiente alternato secco-umido, la corrosione è dominata da processi elettrochimici dinamici.

• Fase Umida: Si forma un sottile film liquido sulla superficie metallica. I Cl^– disciolti distruggono il film passivante (quello straterello protettivo che si forma naturalmente sull’acciaio) attraverso adsorbimento e diffusione, innescando la dissoluzione anodica localizzata (il metallo che si “scioglie”).
• Fase Secca: L’evaporazione del film liquido porta a un aumento non lineare della concentrazione di Cl^–. Secondo l’equazione di Nernst, questo riduce significativamente il potenziale di equilibrio della reazione anodica, accelerando la dissoluzione del metallo. Inoltre, alte concentrazioni di Cl^– reagiscono con il Fe³⁺ nel film passivante formando FeOCl solubile, danneggiando ulteriormente lo strato protettivo e creando un ciclo autocatalitico: l’FeOCl si idrolizza formando FeOOH e rilasciando Cl^–, che torna a far danni.

Il rapporto secco-umido influenza direttamente la reazione catodica di riduzione dell’ossigeno, regolando il tempo di copertura del film liquido e la velocità di diffusione dell’ossigeno. Un basso rapporto secco-umido (es. 1:1) prolunga il tempo di bagnatura, promuove l’arricchimento continuo di Cl^– e la diffusione di ossigeno, creando “punti caldi” di corrosione. Al contrario, un alto rapporto secco-umido (es. 3:1) riduce la copertura del film liquido, ostacola la diffusione dell’ossigeno e rallenta la corrosione.
L’interazione tra concentrazione di Cl^– e rapporto secco-umido è cruciale: in un ambiente ad alta concentrazione di Cl^– (3 mol/L), un basso rapporto secco-umido esacerba il ciclo autocatalitico.
La corrosione sotto sforzo (Stress Corrosion) è un altro meccanismo importante. Anche se lo stress ha un impatto diretto debole sulla CR generale, può cambiare significativamente la morfologia della corrosione locale attraverso l’effetto meccano-elettrochimico. Le simulazioni COMSOL hanno mostrato che nelle aree a concentrazione di stress (angoli, curve), la densità di corrente anodica aumenta significativamente. Questo è legato all’accumulo di dislocazioni durante la deformazione plastica.
Nello stadio di stress elastico (227 MPa), la “zona di fusione locale” formata dall’ostacolo al movimento delle dislocazioni aggrava la dissoluzione anodica (effetto Gutman). Quando lo stress si avvicina alla resistenza allo snervamento (324 MPa), l’effetto sinergico della concentrazione di stress e dell’arricchimento di Cl^– porta la CR a un picco. Entrando nella fase di deformazione plastica (421 MPa), la ricristallizzazione dinamica può rilasciare parte dell’energia deformativa e il riarrangiamento delle dislocazioni può rallentare l’aggravamento della corrosione.

Conclusioni e Consigli Pratici: Come Difenderci?

Questa indagine, combinando esperimenti RSM e simulazioni COMSOL, ci ha permesso di svelare sistematicamente il meccanismo di cedimento per corrosione delle piastre di rinforzo in acciaio 16Mn in ambienti marini alternati secco-umido.
Il modello di previsione della velocità di corrosione che abbiamo sviluppato (con quel fantastico R² = 0.9961!) fornisce una base teorica solida per la progettazione anti-corrosione dei materiali usati nelle piattaforme offshore.
Cosa ci portiamo a casa?

• La concentrazione di ioni cloruro è il fattore dominante.
• Il rapporto secco-umido è il secondo per importanza, e interagisce significativamente con i cloruri.
• Lo stress ha un effetto più debole ma localmente importante, specialmente nelle zone di concentrazione.
• Le aree più a rischio sono i bordi ad angolo retto e le parti curve delle piastre.

Quindi, per condizioni di lavoro estreme con alta concentrazione di Cl^– (>2 mol/L) e basso rapporto secco-umido (1:1), è fondamentale applicare rivestimenti superficiali o tecnologie di protezione catodica per inibire l’adsorbimento di Cl^–. Allo stesso tempo, ridurre la concentrazione di stress ai bordi delle piastre attraverso un’ottimizzazione strutturale (come un design con transizioni ad arco) può estendere efficacemente la loro vita utile.
Spero che questo viaggio nel mondo della corrosione vi sia piaciuto e vi abbia fatto capire quanto sia complessa e affascinante la scienza dei materiali! Alla prossima avventura scientifica!

Ah, quasi dimenticavo i dettagli tecnici per i più curiosi! L’acciaio 16Mn usato aveva questa composizione (frazioni massiche %): C 0.017, Si 1.5, Mo 0.1, P 0.03, Mn 1.55, Cr 0.3, Ni 0.4, Al 0.015, S 0.025, Cu 0.22, V 0.11, e Fe a bilanciare. I provini per le prove di trazione sono stati preparati con cura, lucidati e puliti. Le soluzioni di NaCl (1, 2, e 3 mol/L) avevano un pH aggiustato a circa 8.0 ± 1, e tutti gli esperimenti sono stati condotti a temperatura ambiente (27 °C). Le prove di trazione lenta e i cicli secco-umido sono stati realizzati con attrezzature specifiche, simulando le condizioni del Mar Cinese Meridionale. Le misure elettrochimiche sono state eseguite con una workstation PARSTAT 2273. Il disegno sperimentale Box-Behnken (BBD) è stato utilizzato per la RSM. Le analisi SEM sono state fatte con un Hitachi SU8010. Per le simulazioni COMSOL, abbiamo usato una mesh molto raffinata e un modello elasto-plastico isotropo per l’acciaio. Le equazioni di Nernst e Tafel sono state usate per descrivere la cinetica elettrochimica, tenendo conto anche dell’effetto Gutman per l’influenza della deformazione elasto-plastica sul potenziale di equilibrio.

Fonte: Springer
